二级同轴式圆柱齿轮减速器结构设计

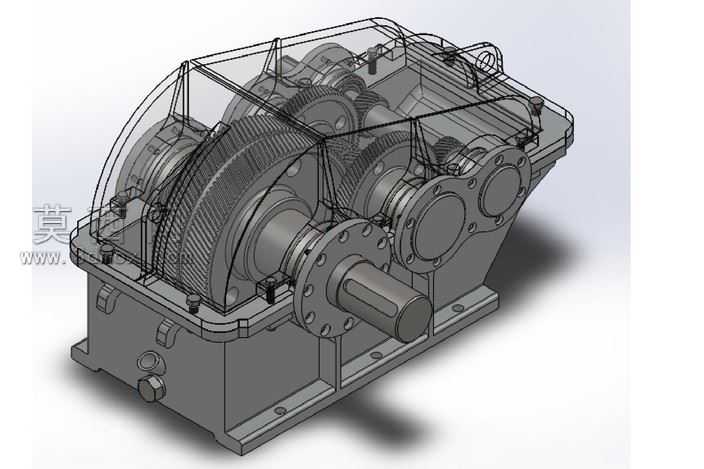

本作品为二级同轴式圆柱齿轮减速器的三维参数化建模成果，建模过程严格遵循机械设计手册中减速器的设计规范与装配要求，完整还原了减速器从输入轴到输出轴的全部传动链路结构。建模阶段首先完成各核心零件的参数化绘制：针对箱座与箱盖部分，采用拉伸、切除、倒角等基础特征结合加强筋、安装凸台、观察孔、油位孔、放油孔等附属结构的细节建模，保证箱体的支撑刚度与密封安装需求；针对传动齿轮部分，采用渐开线齿廓参数化生成方式，精确绘制两级斜齿圆柱齿轮的齿形、轮毂、键槽结构，保证齿轮啮合的齿侧间隙、接触精度符合传动设计要求；针对轴类零件，按照轴段受力分布完成阶梯轴的各轴段直径、长度设计，同步完成轴肩、键槽、轴承安装位、密封件安装位的细节特征绘制；此外还完成了滚动轴承、端盖、密封毡圈、通气器、油标尺、连接螺栓、定位销等全部标准件与附属零件的建模，所有零件的尺寸公差、形位公差均按照行业通用设计标准预留装配余量。装配阶段采用自下而上的装配逻辑，首先完成输入轴组件、中间轴组件、输出轴组件的子装配，通过同轴度、齿轮啮合配合约束保证两级传动的中心距精度，再将各轴组件装入箱座，依次安装轴承端盖、密封件、箱盖，最后完成连接紧固件、附件的装配，全程通过干涉检查工具排查装配干涉问题，保证各转动部件无卡滞、密封面无间隙。渲染阶段采用半透明箱体材质搭配金属质感的传动件材质，既清晰展示内部齿轮传动的啮合关系、轴系支撑结构，也还原了铸铁箱体的哑光质感、加工面的金属光泽，通过光影调整突出各部件的结构层次，直观呈现减速器的内部构造与工作原理。整体设计兼顾结构合理性与展示直观性，可用于机械原理教学、减速器设计参考、虚拟装配演示等场景，完整还原了二级同轴减速器的设计逻辑与结构细节。
