变速箱适配型N20电机固定安装座结构

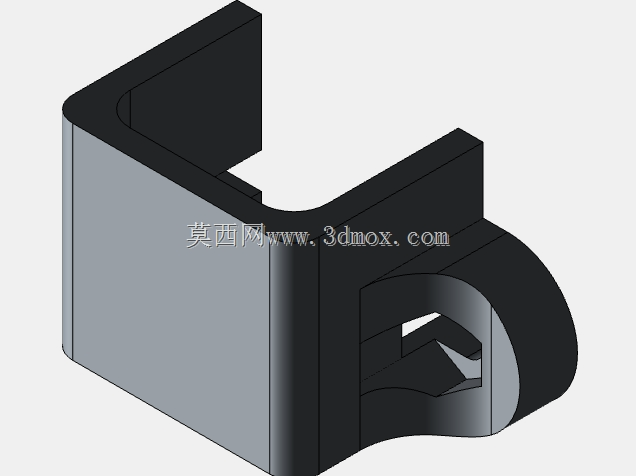

　　这款适配变速箱安装形式的N20电机安装座，从实际装机的痛点出发做结构优化，首先在电机容纳腔的设计上，采用U型半包式结构，腔体的内轮廓尺寸完全匹配N20电机的方形机壳外径，侧壁预留的间隙控制在0.1mm以内，既可以保证电机顺利推入腔体，又能限制电机运行过程中的径向窜动，避免电机输出轴与变速箱输入轴出现不同心的问题。安装座一侧延伸出的变速箱对接结构，做了与变速箱安装端面完全贴合的弧形定位面，定位面上预留的卡合槽刚好对应变速箱壳体的凸起定位筋，装配时不需要额外做对位调整，就能保证电机输出轴与变速箱输入轴的同轴度控制在0.05mm以内，大幅降低装配时的调校难度。在小型传动模组、桌面级自动化执行机构、微型智能装备的动力端布局中，微型直流电机的安装固定精度直接决定整套传动链的运行稳定性，N20规格电机作为小扭矩动力输出的常用选型，其配套安装座的结构合理性往往被很多初级结构设计者忽略，不少方案里直接采用螺丝侧压、胶粘固定的方式处理电机安装，最终在运行一段时间后出现电机移位、输出轴同轴度偏差、齿轮啮合异响甚至传动卡滞的问题。

　　从安装边界来看，这款安装座的整体外轮廓没有多余的突出结构，U型腔体的背部是平整的安装基准面，可以直接贴装在设备的安装立板或者型材面上，腔体顶部的开口槽是为电机出线预留的走线空间，避免装配时电线被壳体挤压破损，同时开口结构也能在电机需要维护拆卸时，直接从上方将电机抽出，不需要完全拆除整个安装座，提升后期维护的便捷性。结构材质适配方面，这款安装座的壁厚设计做了针对性的加强，在电机与变速箱对接的受力位置做了局部加厚处理，即使采用3D打印的PLA材质制作，也能承受N20电机满负载运行时的反作用力，不会出现安装座变形导致的传动偏移，如果采用注塑工艺批量生产，常规的ABS、PA材质都能满足长期使用的强度要求。

　　实际应用场景里，这类安装座多用于小型智能门锁的传动机构、桌面级小型传送带的动力端、微型舵机替代模组、学生竞赛类机器人的动力输出单元、小型自动开合装置的驱动端固定，在这些空间紧凑、安装位置受限的场景里，一体化的安装座不需要额外设计复杂的固定支架，就能同时完成电机本体的固定与变速箱的定位，大幅减少结构设计时的零件数量，降低装配工序的复杂度。很多设计者在做这类小型动力单元的固定时，容易过度追求结构轻量化而削减安装座的壁厚，最终导致电机运行时的振动传递到安装板上，产生不必要的共振噪音，这款安装座在侧壁与对接端的过渡位置做了圆弧过渡处理，既可以减少应力集中，也能通过合理的壁厚分布吸收一部分电机运行时的高频振动，降低整套机构的运行噪音。

　　在安装孔位的设计逻辑上，这款安装座没有在主体结构上开设多余的固定孔，而是预留了侧装与背装两种固定方式的安装空间，使用者可以根据实际设备的布局选择从背部锁付螺丝固定，或者从侧面夹持固定，适配不同的安装空间要求，不会因为预设的固定孔位限制了安装场景的适配性。对于做小型传动机构开发的结构工程师来说，这类标准化的电机安装座可以直接套用在适配N20电机加微型变速箱的动力方案里，不需要重新从零开始设计固定结构，只需要根据自身设备的安装空间微调安装座的固定孔位即可，大幅缩短结构设计的周期，同时经过实际装机验证的结构形式，也能避免自主设计时容易忽略的同轴度、装配间隙、走线空间等细节问题，减少后期试产时的结构修改次数。
