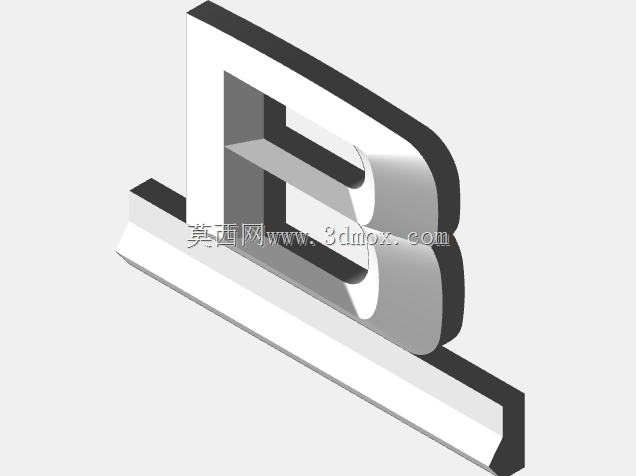

立体B字母标识摆件结构设计

　　设计过程中首先确定了立体拉伸的基础逻辑，没有采用单薄的平面拉伸方案，而是给字母轮廓增加了带斜度的侧边过渡，既避免了直边拉伸带来的生硬感，也让构件在不同光线角度下能呈现出更有层次的光影效果，同时斜度结构也能降低3D打印或者铣削加工时的支撑需求，减少后续后处理的工作量。底座部分采用了与字母主体一体化的延伸结构，没有额外设计拼接式底座，一方面避免了拼接缝隙对整体外观的破坏，另一方面一体化结构的重心更低，放置在水平台面上时的抗倾覆性能更好，经过重心校核，当底座宽度达到字母主体厚度的1.2倍时，即使受到日常擦拭、轻微触碰的外力，也不会出现倾倒问题。这款立体B字母造型构件，最初是为品牌线下展厅的墙面装饰、桌面陈列场景开发的标识类结构件，也可适配文创周边、品牌定制礼品的实体化落地需求，在商业空间导视、品牌周边衍生、个性化桌面装饰场景中都能找到适配的使用位置。从实际使用角度出发，这类立体标识构件不需要承担复杂的力学载荷，核心要求是造型还原度、放置稳定性以及表面处理的适配性，因此在结构设计阶段优先平衡了造型辨识度与结构合理性。

　　从安装边界来看，这款构件预留了两种安装适配结构，如果是桌面摆放使用，底座底面做了0.2mm的下沉平面，可粘贴防滑绒垫，避免刮伤放置台面，同时增加接触面摩擦力；如果是墙面固定使用，在构件背面预留了两个沉头孔位，可匹配M4的膨胀螺丝或者免钉挂扣，孔位位置经过重心计算，位于整体构件重心的正上方，悬挂后不会出现歪斜、前倾的问题。外形尺寸方面，整体高度控制在150mm时，字母主体的笔画最窄处厚度不低于8mm，既保证了加工时的结构强度，不会因为壁厚过薄出现加工变形或者断裂问题，也不会因为笔画过粗显得造型臃肿，破坏字母本身的识别性。

　　细节处理上，字母B的两个内圆弧位置做了R2的圆角过渡，避免尖锐内角带来的应力集中问题，不管是采用FDM3D打印、光固化打印还是CNC铣削加工，都能避免内角处的加工缺陷，同时圆角过渡也能提升日常使用时的安全性，不会因为尖锐边角划伤使用者。在结构壁厚设计上，采用了2.5mm的均匀壁厚，如果是采用塑料加工工艺，这个壁厚既能保证足够的结构强度，也不会因为壁厚过厚导致加工时出现缩痕、冷却不均的问题；如果是采用金属材质加工，均匀壁厚也能降低加工时的材料去除量，控制加工成本。

　　考虑到后续表面处理的需求，所有外表面都预留了0.15mm的打磨余量，不管是做喷漆、电镀还是阳极氧化处理，都能在打磨后获得平整的表面效果，不会因为加工刀痕或者层纹影响最终的外观质感。另外，在字母与底座的衔接位置，做了R3的过渡圆角，避免直角衔接带来的应力集中，同时也让整体造型的线条更流畅，不会出现生硬的转折。从实际使用的适配性来看，这款构件可以根据使用场景等比例缩放尺寸，当缩小到50mm高度时，可作为钥匙扣、胸牌的基体结构，等比例放大到500mm高度时，可作为展厅墙面的大型标识使用，缩放过程中所有的壁厚、圆角、安装孔位都可以按比例同步调整，不会出现结构失效的问题。设计时也考虑了不同加工工艺的适配性，没有设计倒扣、封闭内腔等难以加工的结构，不管是增材制造还是减材加工都能顺利生产，不需要额外设计复杂的工装夹具，能有效降低生产环节的成本与周期。
