减压阀配套离心式叶轮结构设计

项目分类:阀门 发布时间:2024-12-12 ID:843627
  • 减压阀配套离心式叶轮结构设计

  在流体输送与压力调控的工业管路系统中,减压阀作为核心压力调节元件,其内部过流部件的结构合理性直接决定了整阀的调压精度、运行稳定性与使用寿命,而配套叶轮作为阀内流体动能与压力能转换的关键结构,往往是容易被设计人员忽略的细节。这类叶轮并非通用泵类叶轮,而是专门适配减压阀内部流道的定制化结构,主要作用是对进入阀腔的高压流体进行预旋整流,避免高速流体直接冲击阀瓣与密封面造成的气蚀损伤,同时通过叶片的导流作用让流体在阀腔内形成稳定的流态,减少紊流带来的压力波动与运行噪音。

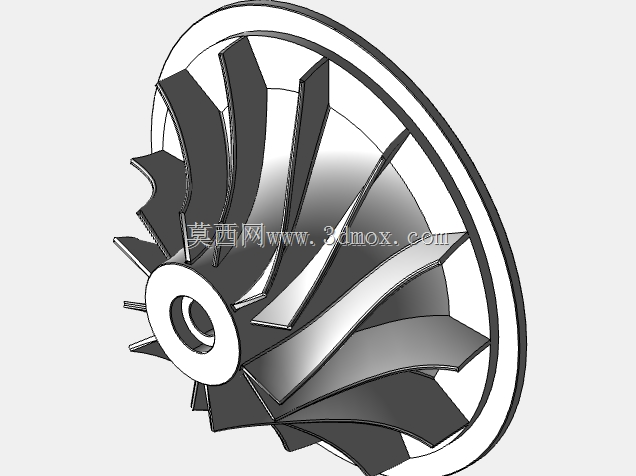

  从结构设计逻辑来看,这款叶轮采用后弯式叶片构型,叶片数量经过流场仿真优化,既保证足够的导流覆盖面,又避免叶片过密带来的流道阻塞与压损过大问题。叶轮中心设置带台阶的安装轴孔,轴孔内预留了键槽配合位,能够与阀内的导流轴实现周向固定,防止流体冲击下叶轮发生跟转打滑;轴孔周边的轮毂做了加厚处理,对应高速流体冲击的核心受力区,提升结构强度避免长期运行出现轮毂开裂。叶轮外缘设置等厚度的轮缘护边,一方面可以约束叶片端部的流体泄漏,减少叶顶间隙带来的效率损失,另一方面能够作为安装定位基准,与阀腔内壁的限位台阶配合,保证叶轮与流道的同轴度,避免运行中出现偏磨。

  实际选型适配时,首先要关注叶轮的安装边界尺寸:轮毂内孔直径需要与阀内导流轴的直径做公差配合,一般采用H7/h6的间隙配合,既保证安装便利性,又避免配合间隙过大带来的对中偏差;叶轮整体外径需要小于阀腔的内径,预留0.8-1.2mm的径向间隙,防止热胀冷缩或者加工误差导致叶轮与阀腔内壁发生刮蹭;叶轮的轴向安装尺寸需要匹配阀腔的轴向定位空间,安装后叶轮端面与阀腔台阶的轴向间隙控制在0.3-0.5mm,既允许一定的轴向窜动,又避免间隙过大导致流体从端面旁通。

  这类叶轮的应用场景覆盖了工业给排水、暖通空调、油气输送、化工流体管路等多个领域的减压阀配套,在高压差工况下,叶轮的预旋作用能够将流体的部分轴向动能转化为旋转动能,均匀分散到整个阀腔截面,避免高速射流直接冲刷阀座密封面,大幅延长密封件的更换周期。设计过程中需要兼顾结构强度与流体性能,叶片的型线采用等变曲率设计,从轮毂处的大安装角逐渐过渡到轮缘处的小安装角,保证流体在整个叶轮流道内的流速均匀变化,不会出现局部流速突变导致的低压区,从结构根源上降低气蚀发生的概率。叶片与轮毂、轮缘的连接位置都做了圆角过渡处理,避免应力集中,在承受流体交变冲击载荷时不会出现焊缝或者连接处的疲劳断裂。

  在建模实现层面,这类叶轮的建模难点在于叶片型线的顺滑过渡,需要先根据流道参数绘制不同截面的翼型曲线,通过放样或者曲面填充生成完整的叶片曲面,之后对曲面进行加厚处理,再与轮毂、轮缘进行布尔合并,最后对所有锐边做倒钝处理。建模时需要特别注意叶片的拔模角度,如果采用铸造工艺加工,叶片表面需要预留1-2°的拔模斜度,方便脱模;如果采用五轴铣削加工,则可以直接按照理论型线建模,不需要额外预留拔模量,但需要在叶片根部预留刀具加工的圆角,避免刀具清根不到位导致装配干涉。

  实际装配过程中,叶轮安装完成后需要手动盘动检查,确认叶轮转动灵活无卡滞,轴向与径向间隙符合设计要求,之后再进行流道的密封测试。在系统运行初期,需要缓慢开启上下游阀门,避免瞬间高压流体冲击导致叶轮过载变形,待管路内流体充满、压力稳定后,再逐步调节减压阀的出口压力,此时叶轮会在流体带动下缓慢转动,对进入阀腔的流体进行持续整流,保证阀后压力稳定在设定值范围内,不会出现大范围的压力波动。长期运行过程中,叶轮的主要损耗来自流体中的杂质冲刷,因此在减压阀上游通常会配套安装过滤器,减少硬质颗粒进入阀腔对叶片表面造成的冲蚀磨损,延长叶轮的整体使用寿命。
