减压阀用旋转组件安装固定板结构

　　在流体控制管路系统中，减压阀作为稳定下游压力的核心元件，其内部旋转组件的安装精度直接决定了阀瓣动作的平顺性与压力调节的响应速度，本次设计的旋转组件配套安装固定板，正是为减压阀内部旋转传动模块提供刚性安装基准的结构件。从实际工况来看，减压阀多部署在工业供气管网、液压动力回路、楼宇供水系统等场景，阀内旋转组件需要长期承受介质压力波动带来的交变载荷，同时要在频繁的开度调节动作中保持转动无卡滞，这就要求配套的安装固定板必须具备足够的结构刚性与安装位置精度。

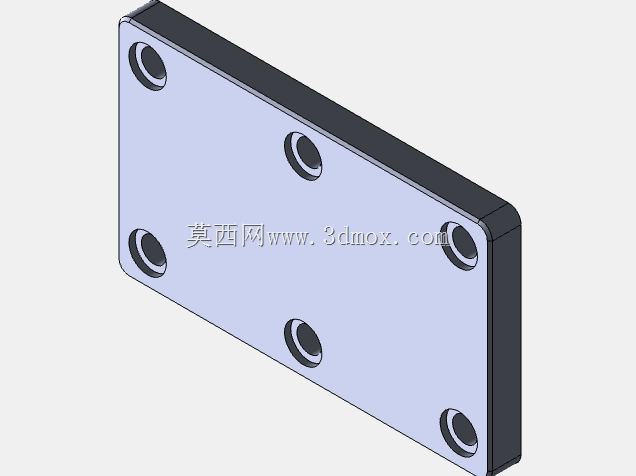

　　设计阶段首先从安装边界入手，该固定板采用矩形板式结构，整体厚度根据减压阀通径对应的传动载荷设定，边缘做倒圆角处理，避免装配过程中锐边划伤密封件或操作人员。板件上共设置6处沉头安装孔，孔位布局围绕旋转组件的受力中心对称分布，其中四角的安装孔用于将固定板整体固定在减压阀的阀腔内壁台阶上，另外两处孔位对应旋转轴的支撑轴承座安装位置，确保轴承安装后旋转轴的同轴度公差控制在0.02mm以内，避免轴系转动时出现偏磨。沉头孔的深度设计经过反复校核，既保证固定螺栓安装后端面不高出板件平面，不会与旋转组件的运动部件发生干涉，又预留了足够的螺纹啮合长度，保证在介质振动环境下连接不会松脱。

　　从功能特性来看，该固定板作为旋转组件的承载基础，一方面要为转轴、轴承、传动齿轮提供稳定的安装定位，另一方面要隔绝阀腔内部介质流道对传动部件的直接冲刷，因此板件平面的平面度公差设定为0.01mm，安装后与阀腔贴合面的间隙控制在0.05mm以内，防止介质中的杂质进入传动腔造成齿轮卡滞或轴承磨损。板件的材质选用与阀体适配的金属材料，表面做防锈处理，能够适应不同介质环境下的腐蚀防护要求，无论是压缩空气、清水还是一般性液压油介质，都能长期保持结构尺寸稳定。

　　在实际装配逻辑中，该固定板先将两个深沟球轴承压装到对应的轴承位孔中，再穿入旋转轴，轴端装配传动齿轮与阀瓣连接拨叉，整体形成模块化的旋转传动单元后，再整体装入阀腔内部，通过四角的固定螺栓完成锁紧。这种设计思路将原本分散安装的传动部件整合为一个预装模块，既提升了生产线的装配效率，也方便后期维护时整体拆检，不需要在阀腔内部逐个对位安装小零件，大幅降低了现场维修的操作难度。

　　考虑到减压阀在工作过程中，旋转组件需要传递阀瓣调节的扭矩，当下游压力出现波动时，旋转轴会承受瞬时的冲击载荷，固定板的厚度与加强结构经过有限元受力分析，在额定扭矩1.5倍的过载工况下，板件的最大变形量不超过0.008mm，不会影响轴承的配合精度，也不会出现孔位错位导致的转动卡滞问题。板件的边缘与阀腔内壁的配合间隙设计为0.1mm，既方便装配时的导入，又能在螺栓锁紧后自动对中，保证旋转轴与阀瓣密封面的同轴度，避免阀瓣关闭时出现偏斜导致的内漏问题。

　　从应用适配性来看，该结构可通用于多种通径的直动式、先导式减压阀产品，只需要根据具体的阀腔尺寸调整板件的长宽参数与孔位间距，核心的安装定位逻辑不需要改动，能够大幅缩短同系列产品的开发周期，减少重复设计的工作量。对于结构设计从业者而言，这类阀内安装固定板的设计核心不在于复杂的曲面造型，而在于公差匹配、受力校核与装配工艺性的平衡，每一处孔位的位置、沉头的深度、边缘的处理方式，都直接影响产品的实际使用性能与装配维护效率，需要结合实际工况的载荷、介质特性、生产装配条件做综合考量，不能只停留在三维模型的外观层面。
