直径100旋转万向脚轮结构设计

　　在工业生产、物流转运、商用设备配套等场景中，脚轮作为实现设备灵活移位的核心部件，其结构合理性直接影响设备移动的顺畅度、承载稳定性与长期使用可靠性。这款直径100的旋转万向脚轮，主要适配中小型工业推车、设备移动机架、商用展示柜、轻型自动化设备移动底座等场景，可在平整硬化的车间地面、环氧地坪、商用瓷砖地面等环境下稳定工作，既可以满足设备短距离频繁移位的转向需求，也能在设备定点放置时提供稳定的支撑。

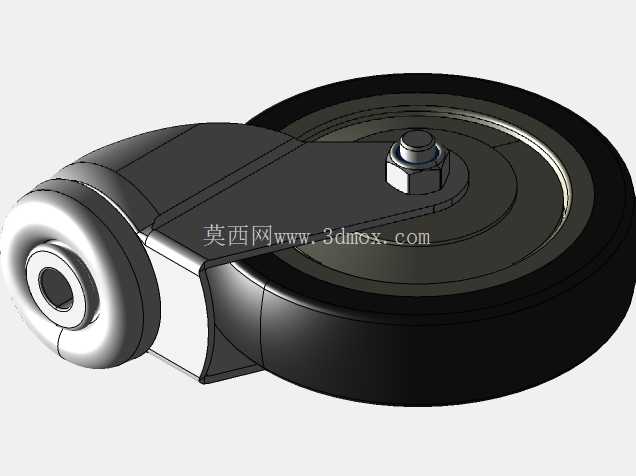

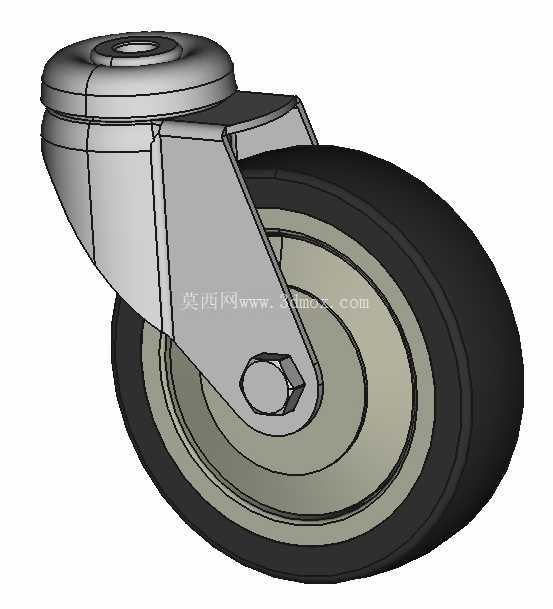

　　从功能特性来看，这款脚轮采用万向旋转支架结构，支架上部的回转结构可实现360度水平方向自由旋转，搭配滚轮自身的滚动特性，能够让搭载设备完成任意方向的平移、转向动作，无需额外调整设备朝向即可完成移位操作，大幅降低狭小空间内的设备移位难度。滚轮部分采用软硬复合结构，外层为高弹性耐磨橡胶材质，接触地面时可产生微小形变，既能够吸收地面微小凸起带来的振动，避免设备移位过程中产生过大颠簸，也能增大与地面的接触摩擦力，减少光滑地面上的打滑风险；滚轮内部为硬质支撑轮毂，可将上部载荷均匀分散到整个滚轮接触面，避免局部应力集中导致的滚轮变形、开裂问题。支架部分采用加厚金属板材冲压成型后做弯折焊接处理，整体形成三角稳定支撑结构，连接滚轮的轴孔处做了加厚翻边处理，可承受径向载荷带来的持续冲击力，避免长期使用后轴孔磨损扩大导致的滚轮晃动问题。

　　设计过程中，首先需要明确核心安装边界：滚轮直径设定为100mm，这个尺寸属于中小型脚轮的常用规格，既不会因为滚轮直径过小导致越障能力不足，难以越过地面常见的线缆槽、微小接缝等障碍，也不会因为直径过大导致整体安装高度过高，抬升设备整体重心影响放置稳定性。支架上部的安装基座采用平面回转结构，内部预留了标准安装孔位，可适配常见的螺栓安装方式，安装面的平面度公差控制在0.1mm以内，确保安装后支架不会出现倾斜，避免滚轮单侧偏磨。回转结构内部设计了耐磨衬套，可减少旋转过程中的金属直接摩擦，降低转向阻力，同时延长回转结构的使用寿命，避免长期使用后转向卡顿、晃动的问题。滚轮与支架的连接采用螺栓加防松螺母的结构，既保证滚轮转动的顺畅性，也能在设备长期移动、振动的工况下避免连接螺母松动脱落。

　　从安装尺寸边界来看，这款脚轮的整体安装高度控制在合理范围内，支架上部安装面到滚轮最底部的垂直距离经过精准核算，确保四个同规格脚轮同时安装时，设备底部能够保持水平，不会出现高低差导致的个别脚轮悬空、载荷分配不均的问题。滚轮的宽度经过优化，在保证足够承载接触面积的前提下，不会因为过宽导致转向阻力增大，也不会因为过窄导致接地比压过大，容易损伤地面或者加快滚轮磨损。支架的侧向轮廓做了圆弧过渡处理，既避免了尖锐边角带来的安装、使用过程中的磕碰风险，也能在脚轮旋转过程中避免与设备底部的其他结构产生干涉。回转部分的旋转半径经过测算，确保脚轮在任意转向角度下，支架、滚轮都不会超出安装基座的投影范围过多，避免设备底部预留的安装空间不足导致的转向卡滞。

　　在实际选型配套过程中，这类100mm直径的万向脚轮通常会搭配同规格的定向脚轮使用，一般在设备的两个对角位置安装万向轮，另外两个位置安装定向轮，既可以保证转向的灵活性，也能在长距离直线移动时保持行进方向的稳定性，避免全万向轮配置下容易出现的方向跑偏、控制难度大的问题。针对不同的使用场景，滚轮材质的选择也可以做对应调整，比如在有油污的车间环境中，可以选用耐油橡胶材质的滚轮，避免油污长期侵蚀导致滚轮橡胶老化开裂；在需要静音的商用场景，可以选用高弹性软质橡胶，进一步降低滚动过程中的噪音；在有防静电需求的电子生产车间，也可以更换为防静电材质的滚轮，避免静电积累对电子元器件造成损伤。支架的表面处理采用喷塑工艺，可在常规车间环境下起到防锈防腐蚀的作用，如果是在潮湿、有腐蚀介质的环境中使用，也可以更换为不锈钢材质的支架，提升环境适应能力。

　　从结构建模的角度来看，这款脚轮的建模过程需要重点关注各个运动部件的配合间隙：滚轮与支架侧板之间需要预留合理的间隙，既不能间隙过大导致滚轮轴向窜动，也不能间隙过小导致滚轮转动时与侧板产生摩擦卡顿；回转结构的上下配合面之间需要预留耐磨衬套的安装空间，同时保证旋转时的同轴度，避免旋转过程中出现卡滞、晃动的问题；连接螺栓的孔位需要与标准件尺寸匹配，确保装配时螺栓能够顺利穿入，同时不会因为孔位间隙过大导致装配后部件错位。建模时还需要考虑实际装配的工艺性，比如支架的冲压弯折半径要符合板材冲压的工艺要求，避免过小的弯折半径导致板材开裂；焊接位置的焊缝要预留足够的空间，避免焊接时出现虚焊、焊穿的问题。整体结构没有多余的复杂零件，各个部件的加工工艺都比较成熟，适合批量生产装配，能够在保证使用性能的前提下控制生产成本，适配大多数中小型移动设备的配套需求。
