1200KG负载250mm直径重载定向脚轮结构

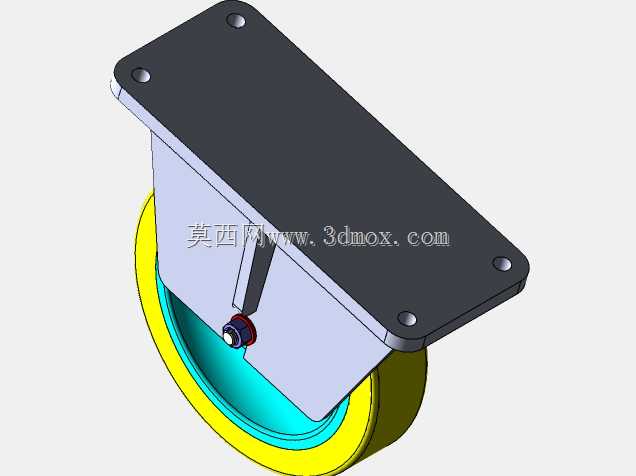

　　在重型工业物流、大型设备移动工位的场景里，脚轮的承载冗余量、运行稳定性直接决定了整套移动机构的可靠性，这款轮径250mm的重载脚轮，额定负载能力达到1200KG，适配多数中重型工装台架、大型检测设备、重型仓储转运货架的移动需求。从结构设计来看，这款脚轮采用定向安装结构，顶部为矩形安装法兰板，板上预留四个对称分布的沉头安装孔，安装时可直接通过螺栓与设备底部的安装基面锁紧，法兰板的平面度公差控制在0.2mm以内，保证安装后脚轮与设备基面完全贴合，避免长期受载后出现安装面翘曲、螺栓受力不均断裂的问题。

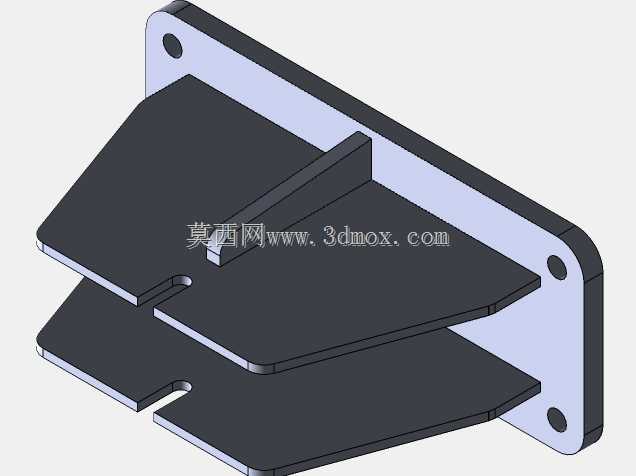

　　法兰板下方为一体式承载支架，支架采用加厚钢板折弯焊接成型，支架与轮体的连接轴采用调质处理的40Cr材质，轴肩位置做了圆角过渡处理，避免应力集中导致的轴件断裂，轮轴与支架的配合处加装了耐磨衬套，降低长期滚动磨损带来的间隙量，保证轮体运行时的同轴度。轮体部分采用分层结构设计，外层为高弹性聚氨酯材质，接触地面的轮面做了微弧处理，既可以降低滚动时的运行阻力，也能在不平整地面上保持足够的接触面积，减少单位面积的地面压强，避免划伤环氧地坪、实木地面等对表面完整性要求较高的作业地面；轮体内部为高强度铸铁轮芯，轮芯与聚氨酯层之间做了滚花咬合结构，保证重载工况下外层聚氨酯不会与轮芯发生脱层分离。

　　轮体侧边设置了集成式制动结构，制动拨片采用外露式设计，操作人员无需弯腰探入设备底部，用脚即可拨动拨片完成制动与释放操作，制动状态下制动块会同时卡紧轮面与轮芯，既限制轮体的滚动，也避免定向轮在受侧向力时出现轮架偏移的问题。从安装边界来看，这款脚轮的顶部安装法兰的孔位间距适配多数标准重型设备的底部安装尺寸，安装后整体高度控制在合理范围内，不会过多抬升设备的重心高度，避免设备移动时出现重心过高侧翻的风险。在实际选型应用中，这类重载脚轮通常四个为一组使用，单轮1200KG的额定负载可以保证整套轮组在总负载4吨以内的设备上使用时，留有足够的安全冗余，即使遇到地面接缝、小高度障碍物冲击时，也不会出现轮体变形、支架断裂的问题。

　　轮体的滚动阻力系数经过优化设计，在平整地面上启动时无需过大的推力，即使是满载状态下，单人即可推动设备完成工位转移，降低操作人员的劳动强度。支架表面做了喷塑防腐处理，可以适应车间内的切削液飞溅、轻度潮湿的作业环境，长期使用不会出现漆面脱落、基体锈蚀的问题，延长脚轮的整体使用寿命。在建模过程中，这款脚轮的各个零件都做了装配干涉检查，轮体转动时与支架、制动块之间都预留了合理的间隙，不会出现运动卡滞的问题，安装孔的位置、沉头深度都按照实际加工标准做了还原，结构设计人员在做设备整体设计时，可以直接调用该模型完成底部移动机构的布局，无需重新测绘建模，大幅缩短设计周期。针对不同的使用场景，这款脚轮的轮面材质也可以根据需求替换，比如在有油污的车间环境，可以换成尼龙材质轮面提升耐油污能力，在需要静音的办公区域配套设备上，可以换成高弹性橡胶轮面降低运行噪音，但核心的承载支架、轮轴结构都可以保持通用，降低备件的储备种类。
