配套千斤顶使用的简易液压机机架结构

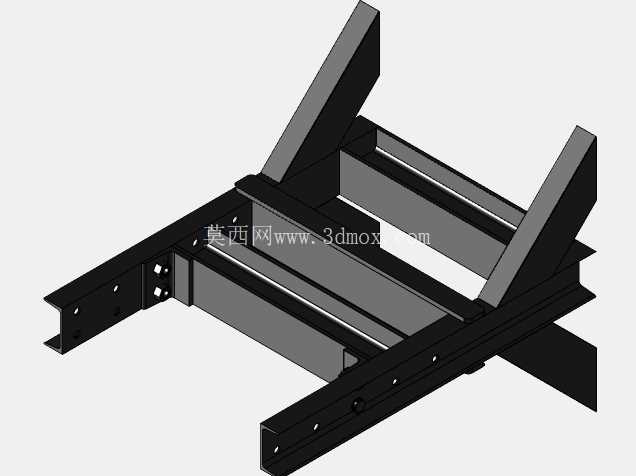

　　这款简易液压机机架是面向小型维修、单件小批量五金加工场景设计的配套承载结构，核心适配常规瓶式千斤顶作为压力输出源，无需配套复杂的液压泵站系统，就能完成小吨位的压装、校直、简易冲压作业，在街边维修铺、小型五金加工坊、个人DIY工坊这类场景里实用性极强，相比采购成品小型压力机，这类自制配套机架的成本仅为成品的十分之一不到，且可以根据手头现有千斤顶的规格灵活调整安装位，适配性更强。从结构设计逻辑来看，整个机架采用标准型钢焊接成型，主体承载梁选用槽钢作为基础型材，两侧的斜向支撑采用等边角钢焊接加固，底部的横向承载梁预留了千斤顶安装的定位孔位，上部的压头工作区预留了足够的操作空间，方便放置待加工的工件。

　　设计时优先考虑了焊接工艺的可行性，所有拼接焊缝都采用连续角焊缝，没有复杂的机加工面，普通的交流弧焊机就能完成整体焊接制作，不需要高精度的加工设备，降低了制作门槛。从安装边界来看，机架整体的横向跨度控制在400毫米以内，纵向深度300毫米左右，整体高度不超过500毫米，放置在常规的钳工工作台面上就能使用，不需要额外做地基固定，底部的安装孔可以配合T型螺栓固定在工作台面上，避免施压过程中机架出现移位。两侧的斜向支撑并非垂直布置，而是带有15度左右的外倾角，这个角度是经过受力核算的，当千斤顶输出最大压力时，斜撑可以将垂直方向的压力分解为水平和垂直方向的分力，避免主承载梁出现过大的弯曲挠度，同时也能防止机架在偏载受力时出现侧向倾覆。

　　工作区的开口高度预留了200毫米的行程空间，足够容纳常规的轴承压装、钢板校直、小零件冲压的工件放置需求，底部的承载面设计为平面结构，用户可以根据自身需求加装不同的工装夹具，比如V型块用来校直圆钢，或者简易模具完成小零件的冲裁、压弯作业。在受力结构的细节处理上，主承载梁的拼接位置都加焊了加强筋板，特别是千斤顶的顶推接触位置，额外焊接了加厚的钢板作为承压垫，避免长期受力出现型材局部凹陷的问题；两侧的导向槽位采用对称布置，后期如果需要加装压头导向装置，可以直接在槽位上安装直线导轨或者滑套，提升压头下压的同轴度，避免偏载损坏千斤顶。

　　很多小型加工场景里，经常会遇到需要小吨位压力作业的需求，比如更换农机、摩托车的轴承，校直变形的小型轴类零件，压装过盈配合的销钉、衬套，采购成品液压机不仅成本高，而且占用场地大，这类配套千斤顶的简易机架刚好填补了这个需求空白，结构简单可靠，维护成本极低，只要千斤顶没有损坏，机架可以长期使用，即使出现焊缝开裂的情况，现场补焊就能快速修复，不需要复杂的售后维护。设计时也考虑了不同规格千斤顶的适配性，底部的安装位预留了长条形的调节孔，可以适配不同底座直径的瓶式千斤顶，从5吨到20吨规格的常用瓶式千斤顶都能安装固定，用户不需要因为更换千斤顶就重新制作机架。整个结构没有多余的装饰性设计，所有的型材布置都围绕受力需求展开，没有冗余的结构件，整体重量控制在30公斤以内，两个人就能轻松搬运转移，适合需要经常变换作业位置的流动维修场景使用。在实际使用过程中，只需要将千斤顶放置在底部承载位固定好，摇动手柄带动千斤顶柱塞上升，就能带动压头对工件施加压力，作业完成后泄压千斤顶即可复位，操作逻辑和常规液压机完全一致，不需要额外的操作培训，即使是没有设备操作经验的维修人员，看一遍就能上手使用。
