C型压力机夹装基座结构设计

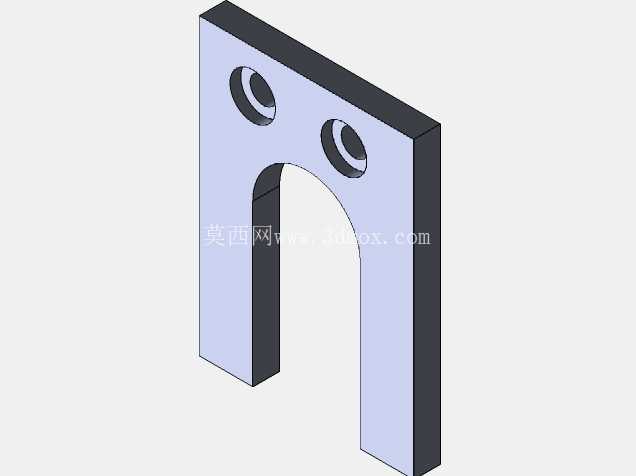

　　在冲压装配、小工件压装、五金件铆接这类工位场景里，C型开口的承压基座一直是兼顾操作空间与结构刚性的经典构型，这次完成的这款C型夹装基座，主要适配桌面级小型压力机的主机身承载需求，区别于传统四柱式机架的封闭空间限制，单侧开口的结构能让操作人员从三个方向完成工件上下料，针对小型电子元器件压接、小五金件冲点、轴承小范围压装这类操作频次高、工件尺寸不大的工序，操作便利性提升非常明显。

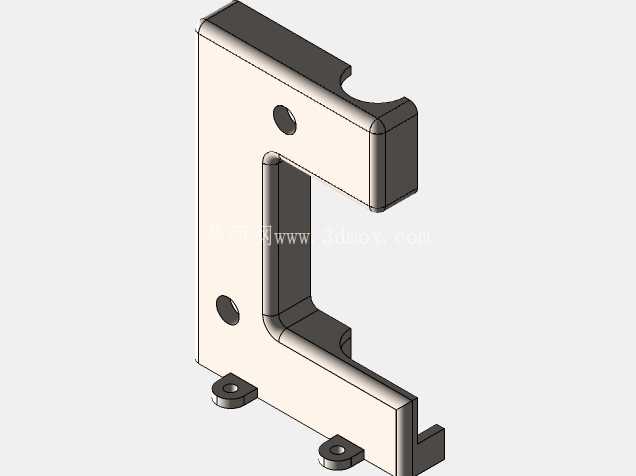

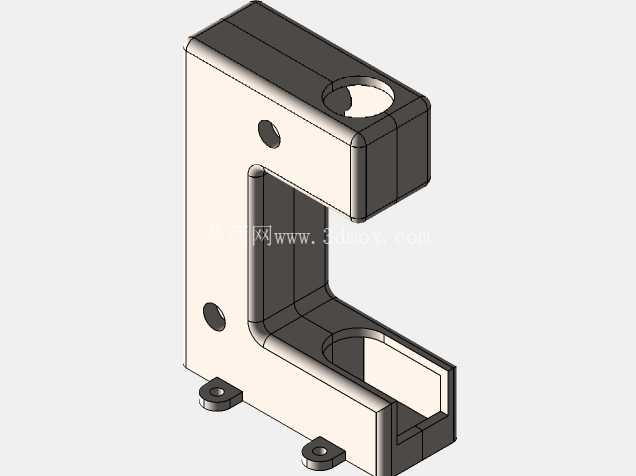

　　从结构受力逻辑来看，整个基座采用一体化块式设计，没有额外的拼接焊缝，整体加工完成后能避免焊接带来的应力变形问题，长期承压状态下的形位公差保持性更好。C型开口的上下臂做了等强度的过渡圆角处理，在开口根部的应力集中区域做了加厚设计，避免长期反复承压后出现根部开裂的问题。上臂预留的圆形安装孔用于固定压装驱动单元，不管是小型气动缸还是手动压杆机构，都可以通过法兰配合完成安装，孔位的同轴度公差控制在0.02mm以内，保证压头下行过程中不会出现偏载，避免压装过程中工件受力歪斜。下臂对应的位置预留了工件定位平台的安装空间，底部的两个带安装孔的凸耳是整个基座的固定接口，可以通过螺栓直接固定在工作台面或者专用机架上，安装孔的间距按照通用小型工装的安装孔距设计，不需要额外做转接板就能完成固定。

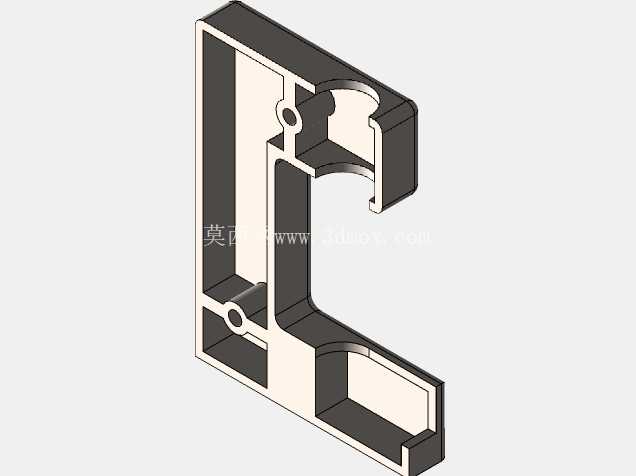

　　设计过程中首先核算了开口深度与喉深的参数，喉深尺寸控制在能覆盖常见100mm宽度以内工件的压装需求，不会因为喉深过大导致上臂刚性不足，也不会因为喉深过小限制可加工工件的尺寸范围。整个基座的壁厚做了梯度设计，外侧直面区域壁厚均匀，在安装孔位周围做了局部加厚，避免螺栓锁紧时出现局部变形。侧面预留的两个小圆孔是辅助定位孔，可以安装行程限位块或者光电检测支架，不需要额外在基座上打孔攻丝，减少现场改装的工作量。下臂的内侧空腔是减重设计，在保证整体刚性的前提下减少了实体材料的用量，同时这个空腔还可以容纳压装过程中产生的废料或者滴落的润滑油，方便日常工位清洁。

　　从安装边界来看，整个基座的底部安装面平面度要求达到0.01mm，安装后保证基座的垂直度偏差不超过0.03mm/100mm，避免压头下行时出现侧向力损伤驱动部件。上臂安装孔的端面与安装基准面的平行度也做了严格公差要求，保证驱动单元安装后压头的运动方向与下工作台面垂直。整个构件的棱边都做了R2以上的圆角处理，避免操作人员上下料时被锐边划伤，符合工装设计的安全要求。在实际工位应用中，这类C型基座还可以搭配不同的夹具接头，拓展完成线材压接、塑料件热熔铆点、小型零件冲孔等不同工序，不需要更换整个主机架，只需要更换对应的压头和下定位工装就能快速切换工序，非常适合多品种小批量的生产场景。

　　结构建模过程中特意对开口处的受力变形做了模拟验证，在额定压装力的作用下，上臂端部的变形量控制在0.05mm以内，完全满足小型压装工序的精度要求，不会因为机架变形导致压装尺寸超差。基座的材质默认选用45号钢整体加工，也可以根据使用场景换成铝合金材质降低整体重量，方便移动工位的布置，所有孔位的尺寸都按照通用标准件的参数设计，后期维护更换配件不需要单独定制非标件，降低了使用过程中的维护成本。
