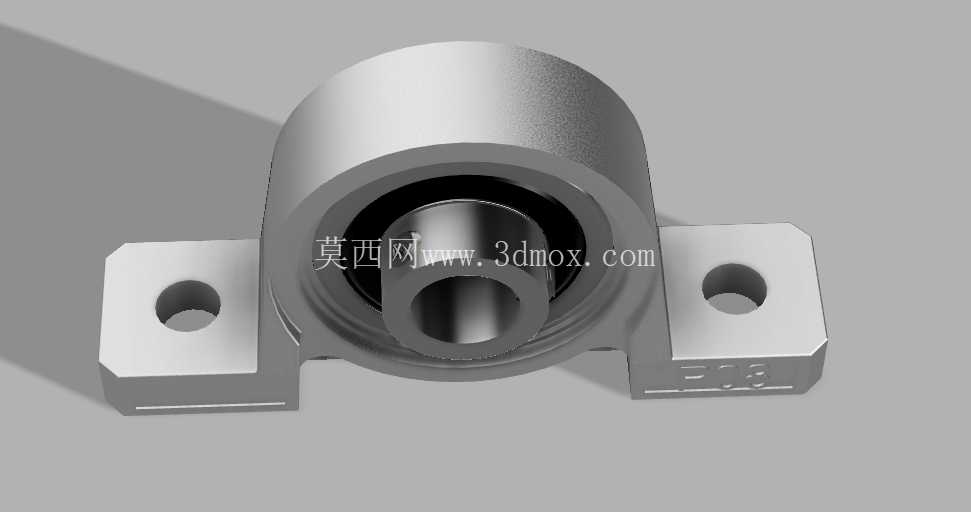

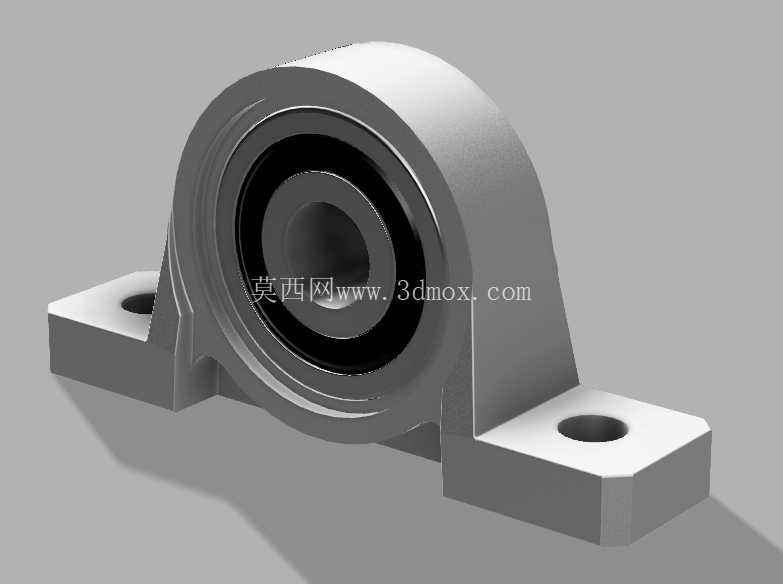

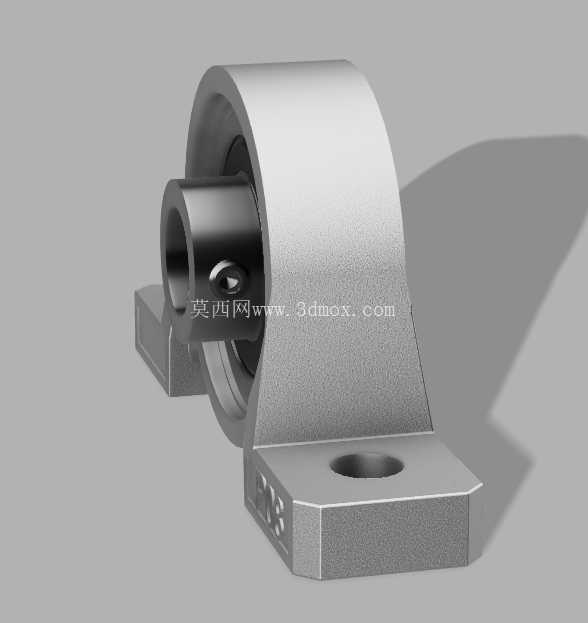

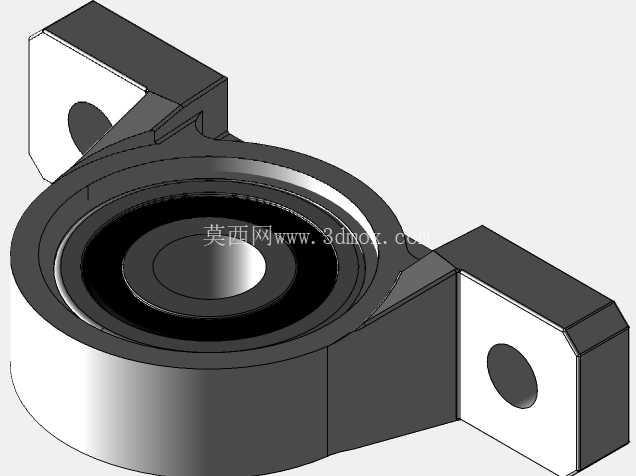

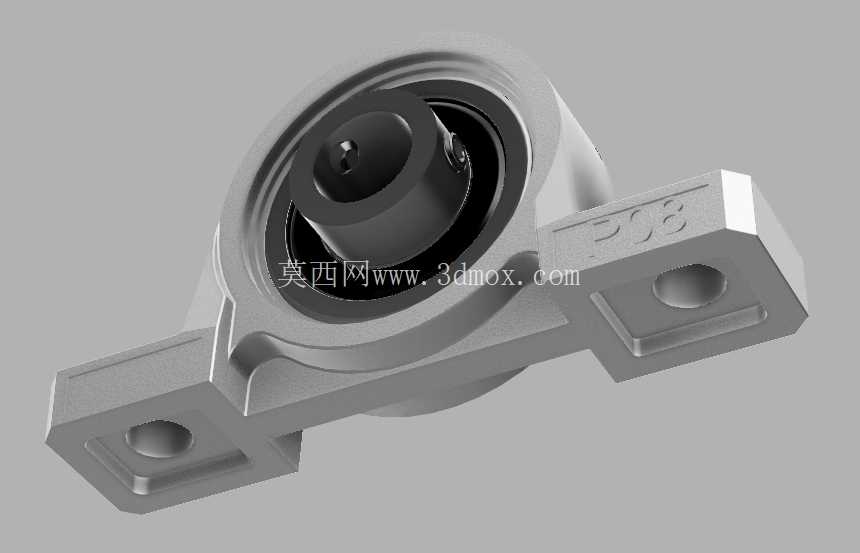

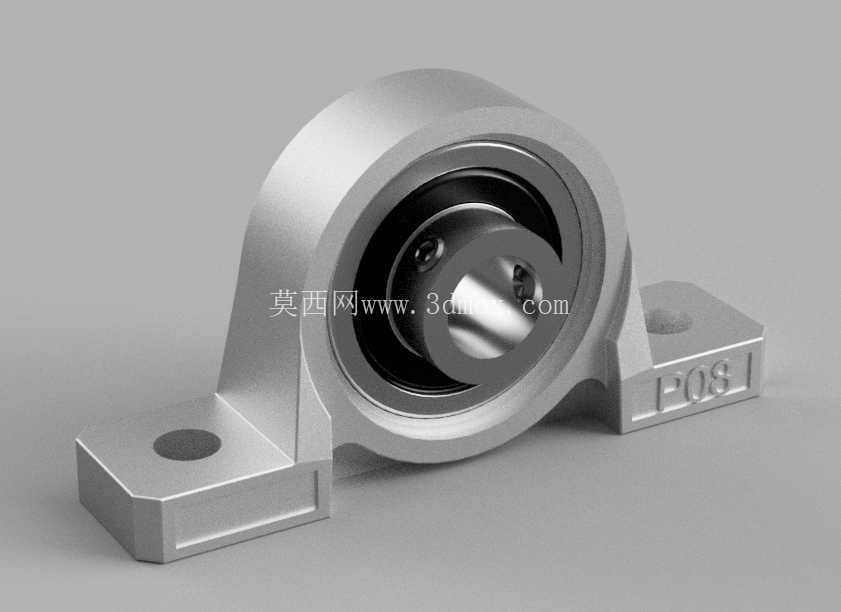

8mm孔径立式带座608ZZ轴承支撑结构

　　在轻型自动化输送线、桌面级小型加工设备、DIY创客类机械结构、小型传送带辊筒支撑、3D打印机运动轴系、小型植保无人机旋翼支撑、桌面机械臂关节辅助支撑这类对安装空间要求严苛、负载水平偏低的应用场景里，这类带立式安装座的608ZZ轴承支撑结构是非常常见的标准支撑组件。不同于重型工业设备使用的剖分式大型轴承座，这类微型立式轴承座采用一体化压铸成型的锌合金基座，基座本身和轴承外圈采用过盈压装配合，不需要额外设计轴承外圈的挡圈、端盖等固定结构，装配工序被大幅简化，很适合小批量设备组装、非标轻型设备快速搭建的场景。

　　从结构设计逻辑来看，整个组件分为两个核心部分，一是冲压成型的608ZZ深沟球轴承本体，二是锌合金材质的立式安装基座。轴承部分采用双铁封防尘结构，能够阻挡常规工况下的粉尘、碎屑进入轴承滚道，维持内部润滑脂的密封状态，不需要频繁补充润滑，适配长期免维护的轻型运转场景。基座的设计充分考虑了安装容错性，两侧的安装耳采用对称布局，每个安装耳上预留了沉头安装孔，孔位的中心距经过标准化设计，适配常规的M4或者M5内六角螺丝安装，沉头结构可以让螺丝安装后头部完全埋入基座平面，不会突出干涉周边的运动部件。基座的轴承安装腔采用台阶式定位设计，轴承压入后端面和台阶面完全贴合，轴向定位精度可以控制在0.1mm以内，不需要额外调整轴向间隙，压装到位即可保证轴承的同轴度要求。

　　从安装边界尺寸来看，这类支撑结构适配的轴径为8mm，刚好匹配608ZZ轴承的标准内孔尺寸，基座的总高度从安装底面到轴承中心的高度为固定标准值，在做结构设计的时候可以直接调用这个中心高参数，不需要额外做高度适配。基座的整体长度控制在适配狭小安装空间的范围，两个安装孔的跨距经过力学优化，在承受径向负载的时候，安装螺丝的受力分布均匀，不会出现单侧应力集中导致的基座变形。轴承本身的径向游隙采用标准组游隙，适配常温下0-3000转每分钟的运转转速，能够承受的径向额定负载满足轻型传动的需求，同时可以承受一定程度的轻微轴向窜动，避免轴系热胀冷缩带来的卡滞问题。

　　在实际选型应用的时候，需要注意这类支撑结构的适用负载边界，它不适合重载冲击的工况，比如大型冲压设备的辊道支撑、重型输送带的主辊支撑这类场景就不适用，但是在负载不超过轴承额定动载荷30%的平稳运转场景下，它的可靠性完全可以满足长期使用需求。很多做小型非标设备的工程师在设计轴系支撑的时候，往往会忽略这类现成标准支撑组件的优势，选择自己加工轴承安装座，不仅要考虑轴承外圈的公差配合、轴向固定、安装基准面的加工精度，还要额外做表面处理，加工周期长、综合成本高，而这种一体化的带座轴承组件，出厂的时候已经完成了轴承和基座的压装配合，同轴度、安装基准面的平面度都经过出厂校验，直接用螺丝固定在设备安装基板上就可以完成轴系的一端支撑，只需要保证轴和轴承内孔的公差配合在k6到m6的范围，就可以实现无松动的传动连接。

　　另外，基座的底面采用精磨加工，平面度控制在0.05mm以内，安装的时候只要设备基板的安装面平面度达标，就不会出现安装应力导致的轴承卡滞问题。基座两侧的安装耳做了加强筋过渡设计，在安装螺丝锁紧的时候，加强筋可以分散锁紧力，避免安装耳出现断裂变形。轴承的密封盖采用非接触式的铁质防尘盖，运转的时候不会和内圈产生摩擦阻力，运转扭矩非常小，即使是手动转动的低负载轴系，也不会出现明显的阻尼感，很适合手动调节机构、低转速定位机构的支撑需求。在做三维建模的时候，这类组件的模型需要准确还原安装孔的位置尺寸、轴承中心高、基座的整体轮廓尺寸，尤其是安装沉孔的深度和直径，避免在装配的时候出现螺丝干涉、孔位不对中的问题，还要还原轴承内孔的倒角、基座安装面的让位细节，保证生成的工程图可以直接用于安装指导。
