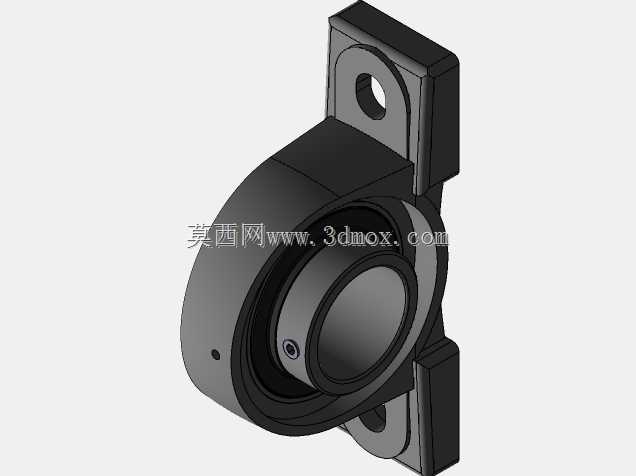

UCP212立式外球面带座轴承结构设计

　　在各类轻工输送、食品加工、农业机械以及中小型风机设备的传动系统布局中，带座外球面轴承的选型直接决定了转轴支撑端的安装效率与后期维护成本，UCP212作为立式安装系列里承载能力适配中等载荷工况的常用型号，其结构设计的合理性覆盖了从机架加工到运行容错的全流程需求。不同于标准深沟球轴承需要额外加工轴承座孔、配置密封端盖的复杂装配流程，该款带座轴承将外球面球轴承与立式铸造轴承座整合为一体式组件，轴承外圈的球面结构与座体内凹球面配合，可自动补偿转轴加工或安装过程中产生的同轴度误差，最大程度降低因机架焊接变形、轴加工挠度带来的轴承卡滞、异常磨损问题。

　　从实际安装边界来看，该型号轴承座采用立式双安装孔布局，两个安装孔沿轴承中心竖向对称分布，安装面为平整的机加工接触面，无需额外配置调整垫片即可直接贴合机架安装面，适配的安装螺栓规格可匹配常规M16紧固件，安装孔中心距、轴承中心到安装底面的高度尺寸均经过标准化校准，可直接替换同系列同型号的老旧损坏部件，无需对原有机架进行二次加工改造。轴承本体部分采用宽内圈设计，内圈一侧延伸出紧定螺钉结构，安装时可直接将内圈套入光轴，通过拧紧内圈上的紧定螺钉实现与转轴的周向固定，无需额外加工轴肩、配置锁紧螺母，大幅缩短现场装配的工时，尤其适合流水线设备快速检修更换的场景。密封结构上，轴承两端自带双唇式橡胶密封圈，可阻挡输送场景下的粉尘、浆液飞溅进入轴承滚道，同时保留内部润滑脂的密封存储空间，常规工况下一次注脂可满足数千小时的运行需求，减少日常维护的注脂频次。从功能特性来看，该型号轴承可同时承受径向载荷与一定程度的双向轴向载荷，适配转速区间覆盖多数中小型工业设备的转轴运行速度，在皮带输送机的从动辊支撑、小型斗式提升机的端头转轴支撑、农用脱粒设备的辊轴支撑、风机叶轮端支撑等场景中，均可稳定发挥支撑作用。

　　设计过程中，轴承座采用铸铁材质一体铸造成型，安装脚位置做了加厚加强筋处理，避免螺栓锁紧时出现座体开裂问题，座体的球面容纳腔与轴承外圈球面的配合间隙经过严格管控，既保证调心功能的灵活度，又不会因间隙过大导致运行过程中出现轴承外圈在座腔内打滑转动的问题。在实际选型适配时，需要注意该型号轴承对应的轴径为60mm，安装前需确认转轴配合段的表面粗糙度满足要求，紧定螺钉的锁紧扭矩需控制在合理区间，避免扭矩过大顶伤轴表面或导致内圈变形，同时安装时需保证两个安装螺栓的锁紧力均匀，避免座体安装面出现倾斜，影响轴承的实际调心补偿效果。

　　不同于部分重型轴承座需要拆分装配的结构，该一体式带座轴承出厂时已完成轴承与座体的预装配，内部预填适配常规工况的锂基润滑脂，现场安装时仅需完成轴与内圈的固定、座体与机架的固定两个步骤即可投入使用，对于设备改造、老旧设备备件替换的场景而言，可大幅降低备件准备的复杂度，无需单独采购轴承、座体、密封件、紧固件等分散部件，减少备件库存的品类压力。在长期运行的工况下，若出现密封件老化、润滑脂流失的情况，可通过轴承座上预留的注脂嘴直接补充润滑脂，无需拆解轴承座即可完成日常维护，进一步降低设备停机维护的时间成本。
