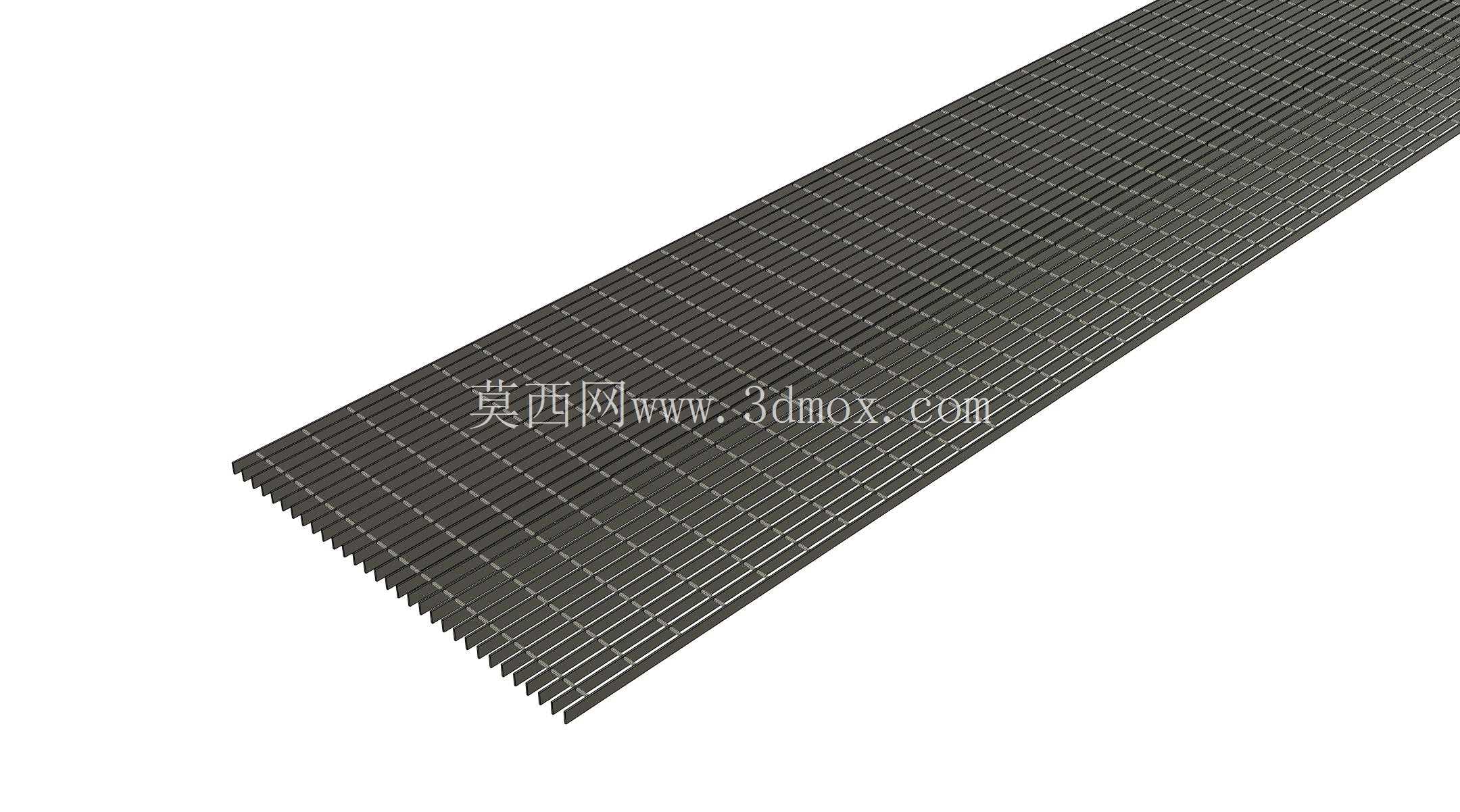

1X1/8规格条形格栅排水承重构件

　　在市政排水、工业平台铺装、设备通风防护等场景中，条形格栅是承担排水、承重、防护多重功能的基础构件，本次设计的1×1/8规格条形格栅，针对窄幅安装空间的使用需求做了针对性的结构优化，适配各类沟槽宽度有限、铺装空间局促的安装场景。从实际使用场景来看，这类窄幅条形格栅常应用在实验室台面排水槽边、小型设备基座周边排水沟槽、洁净车间墙角导流槽、户外步道窄边排水口等位置，这类场景的共性特点是安装预留宽度窄，常规宽度格栅无法适配，同时对格栅的平面平整度、栅条间隙均匀度有较高要求，既要保证排水通流效率，也要避免细小物件、工具卡入栅缝，部分有人员通行需求的位置还需要栅条具备足够的抗形变能力，避免长期踩踏后出现栅条弯曲、间隙变大的问题。

　　设计过程中首先确定了栅条的排布逻辑，采用等间距平行排布的结构，栅条截面做了微小的拔模斜度处理，一方面是为了适配成型工艺的脱模需求，另一方面斜度结构可以让落入栅缝的杂物更易被水流冲走，减少栅缝堵塞的概率。栅条之间的连接采用背部横向加强筋一体化结构，摒弃了传统格栅焊接拼接的工艺思路，一体化结构可以避免焊接点锈蚀、开焊导致的栅条脱落问题，同时整体结构的抗扭性能更优，在单侧受力的情况下不会出现单根栅条翘起的情况。

　　尺寸设计上严格匹配1×1/8的安装边界，整体宽度控制在适配窄沟槽的范围内，长度方向可根据实际铺装需求做模块化拼接，单块构件的长度设计兼顾了安装搬运的便利性与铺装后的整体平整度，单块重量控制在单人可徒手搬运安装的范围内，无需借助吊装设备即可完成铺装作业。安装边界的处理上，格栅两侧做了微小的承托边结构，安装时可直接搭放在沟槽两侧的预埋支撑边上，无需额外的固定件即可完成限位，承托边的厚度经过反复验算，既保证足够的承压能力，也不会因为承托边过厚导致格栅表面高出铺装平面，避免出现绊倒通行人员、积留杂物的问题。

　　从功能特性来看，该格栅的栅条表面做了细微的防滑纹理处理，在表面沾水、沾油的情况下依然能提供足够的摩擦力，避免人员行走时滑倒；栅缝宽度经过多场景验证，既保证了大流量排水时的通流能力，不会因为栅缝过窄导致排水不畅出现地面积水，也能有效阻挡直径大于栅缝的杂物落入沟槽，减少后续沟槽疏通的工作量。结构强度方面，针对人员踩踏、小型工具车碾压的载荷做了结构仿真验证，在额定均布载荷下栅条的最大形变量控制在允许范围内，卸载后可快速恢复原状，不会出现永久形变。

　　设计过程中还考虑了后期维护的便利性，一体化的光滑表面没有多余的凹槽、死角，日常清洁时只需用高压水枪冲洗即可将表面的杂物冲净，不会出现污垢在结构缝隙中积存的问题；材质适配方面，该结构可根据使用场景的防腐需求匹配不同的材质，普通场景可采用常规碳钢做表面防腐处理，腐蚀环境下可采用不锈钢或者工程塑料成型，结构本身不需要做大幅修改即可适配不同材质的成型工艺。针对部分有精密防护需求的设备通风口场景，该格栅的栅条间隙均匀度控制在较高精度范围内，可有效阻挡尺寸超标的异物进入设备内部，同时平行排布的栅条对气流的阻力较小，不会影响设备的通风散热效率。在安装适配性上，该格栅的侧边结构可根据实际沟槽的支撑结构做微调，既可以做承托式安装，也可以在侧边增加固定孔位做螺栓固定式安装，适配不同场景的安装固定需求，不需要针对不同安装方式重新设计主体栅条结构，大幅降低了不同场景下的适配改造成本。
