标准条形格栅工业构件三维设计

　　在市政排水、工业平台铺设、设备通风防护等场景中，条形格栅是应用极为广泛的一类承重防护构件，这类构件的设计合理性直接影响到安装后的承载能力、通流效率与长期使用稳定性。本次设计的条形格栅采用等距平行肋条结构，单根肋条的截面做了等厚处理，肋条之间的间隙保持均匀一致，既能够保证流体、杂物的顺利通过，也可以为上方通行的人员、放置的设备提供足够的支撑力，避免出现踩空、物件卡滞的问题。

　　从实际使用场景出发，这类条形格栅常被用于车间地沟盖板、设备通风口防护、户外排水渠覆盖、平台踏步板等位置，不同场景下对格栅的承载要求、间隙大小有不同的需求，因此在建模过程中特意保留了完整的参数化特征，使用者可以根据实际安装边界的尺寸需求，通过偏移平面、分割实体等操作对整板进行裁切，不需要重新绘制肋条结构，大幅提升二次修改的效率。建模时严格遵循实际加工的尺寸逻辑，肋条的高度、厚度以及肋条间距都参考了通用五金配件的行业常用规格，保证模型导入装配环境后，可以直接与周边的支撑框架、安装槽位进行配合，不需要额外调整尺寸比例。

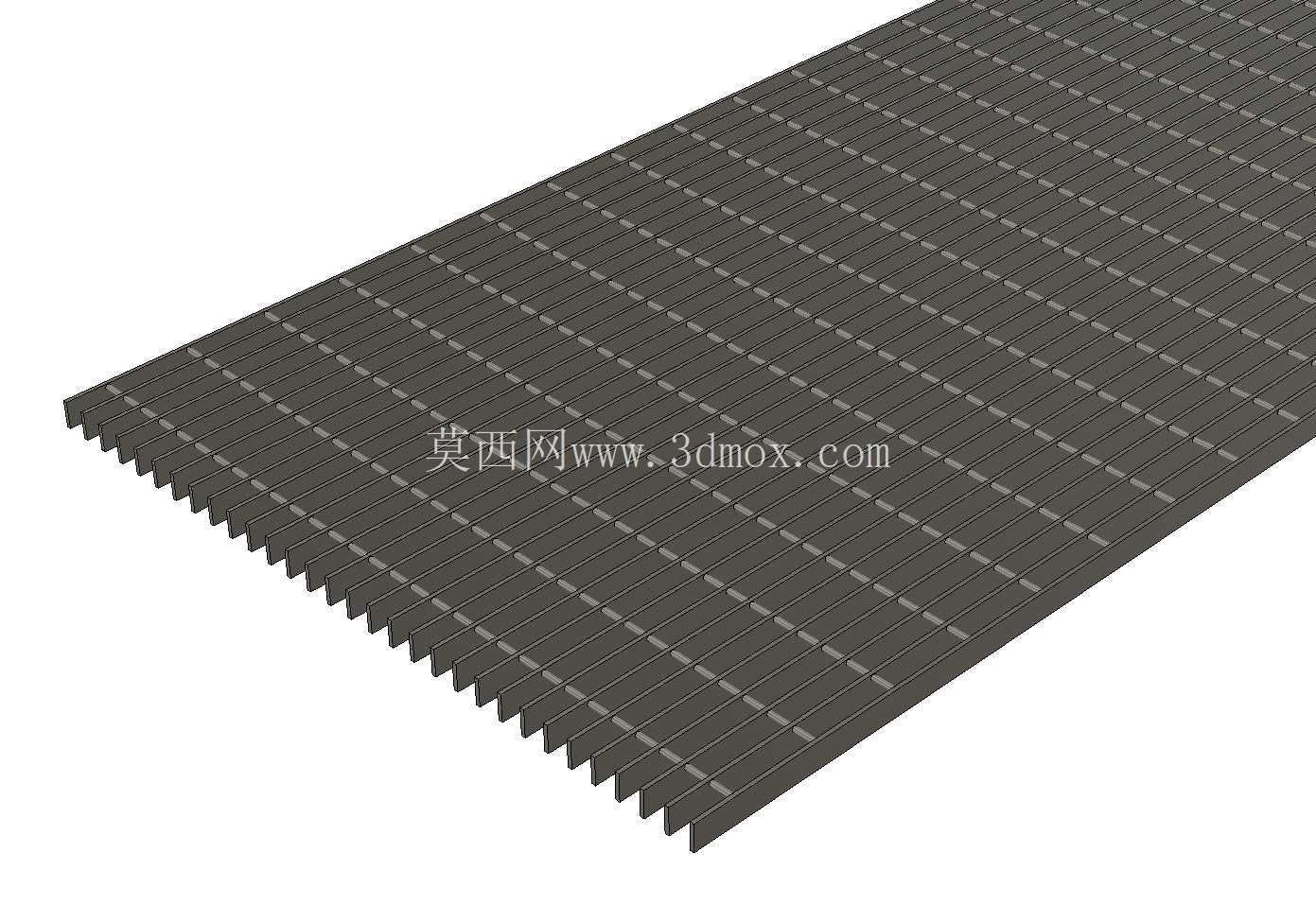

　　外形尺寸上，整板的基础规格为36英寸×288英寸，属于长条形标准板材，单块板材可以覆盖较长的铺设区间，减少现场拼接的工作量。安装边界方面，格栅的侧边做了平齐处理，没有突出的安装耳或者卡扣结构，实际安装时可以直接搁置在预先做好的支撑边框上，也可以根据现场需求在侧边打孔加装固定件，适配不同的安装固定方式。肋条的排布方向与板材的长边保持垂直，这种排布方式可以让承重受力沿着肋条的高度方向传递，最大化发挥材料的结构强度，相同材料厚度下，比横向排布的肋条拥有更高的承重上限，不容易出现肋条弯折变形的问题。

　　设计过程中没有添加多余的装饰性结构，所有几何特征都服务于实际功能：肋条顶部的平面做了等宽处理，保证接触面积足够，人员行走时不会出现硌脚、打滑的问题；肋条之间的间隙尺寸经过反复校核，既可以保证大流量排水时的通流能力，避免出现积水壅塞，也能够防止常规尺寸的工具、小零件掉落进下方的沟渠或者设备内部；肋条的根部做了微小的圆角过渡，避免应力集中导致长期承重后出现根部断裂的问题，同时也能减少加工过程中应力残留带来的变形问题。

　　对于结构设计从业者来说，这类标准件的三维模型不需要从零开始绘制，直接调用后根据项目的实际安装尺寸进行裁切调整即可，能够大幅缩短方案设计阶段的建模时间。在进行设备防护设计时，可以直接将格栅模型装配到通风口、排水口位置，检查干涉情况，确认间隙大小是否满足防护等级要求；在进行车间布局、市政管线设计时，可以直接铺设到地沟、渠槽位置，直观展示铺设后的整体效果，核对板材用量与拼接位置。需要注意的是，对模型进行尺寸调整时，应当优先使用实体分割命令去除不需要的部分，不要直接删除肋条特征，避免破坏整体的参数关联，导致后续尺寸调整时出现特征报错。

　　从实际工程选型的角度来看，这类条形格栅的适配性极强，不管是室内的设备平台、电缆沟覆盖，还是户外的道路排水、树池围护，都可以通过裁切整板得到适配的尺寸，不需要单独开模定制，能够有效降低项目的物料成本与安装周期。建模时还原了真实格栅的结构细节，肋条的排列整齐度、板材的整体平整度都和实际产品保持一致，导入渲染环境后可以直接用于方案展示、施工交底，不需要额外做结构优化。
