双层中空玻璃铝制推拉滑动门结构设计

　　这款铝制推拉滑动门主要面向民用住宅阳台隔断、商用空间室内分区、阳光房立面围护等场景使用，相比平开门结构，推拉式开启不需要预留门扇回转空间，在狭长过道、小面宽洞口的安装场景下适配性更强，日常使用时不会因门扇外开占用公共通行区域，也不会因内开挤占室内摆放家具的可用空间，在小户型住宅、写字楼办公隔断、临街商铺出入口等场景中应用十分广泛。

　　从功能特性来看，这款门扇采用6+12+6的双层中空玻璃配置，两层6mm厚度的玻璃之间预留12mm的密闭空气层，相比单层玻璃结构，中空层可以有效阻隔室外温度向室内传导，降低夏季空调冷量、冬季采暖热量通过玻璃面的损耗，同时密闭空气层能够削弱声波的传递路径，对室外交通噪音、人群活动噪音有明显的阻隔效果，适配临街、临主干道的安装场景。铝制边框采用挤压成型的铝合金型材，型材截面设计有配套的滑轨槽、密封胶条嵌槽、玻璃安装卡槽，边框拼接处采用45度角码连接，保证拼接位置的平整度与结构强度，长期使用不会出现边框变形、门扇下坠卡滞的问题。

　　设计过程中优先考虑了门扇的滑动顺畅性与密封性能，上下滑轨采用高低差结构设计，外侧滑轨高度略低于内侧，避免室外雨水顺着滑轨倒灌进室内；门扇底部配套有静音滑动滑轮，滑轮采用耐磨尼龙材质内嵌轴承，滑动时摩擦力小、噪音低，日常推拉不需要施加过大的作用力，即使是大尺寸门扇也能实现单手轻松开启。玻璃与铝框的连接位置采用三元乙丙密封胶条嵌装，不需要现场打胶固定，既可以避免玻璃与硬质铝框直接接触产生应力碎裂，也能保证拼接位置的水密性、气密性，杜绝雨天渗水、透风的问题。

　　从安装边界来看，这款双扇推拉结构的滑动门适配常规矩形洞口安装，安装前需要确认洞口上下沿的水平度、左右侧边的垂直度，误差控制在2mm以内即可直接固定外框，不需要额外做洞口找平处理；门扇与外框的配合间隙控制在3mm以内，既保证滑动过程中不会出现剐蹭，也能避免间隙过大导致密封性能下降。铝框表面采用阳极氧化处理，日常使用中耐刮擦、抗腐蚀，不需要频繁做表面维护，在南方高湿、沿海高盐雾的环境下也能长期使用不会出现表层锈蚀、脱落的问题。

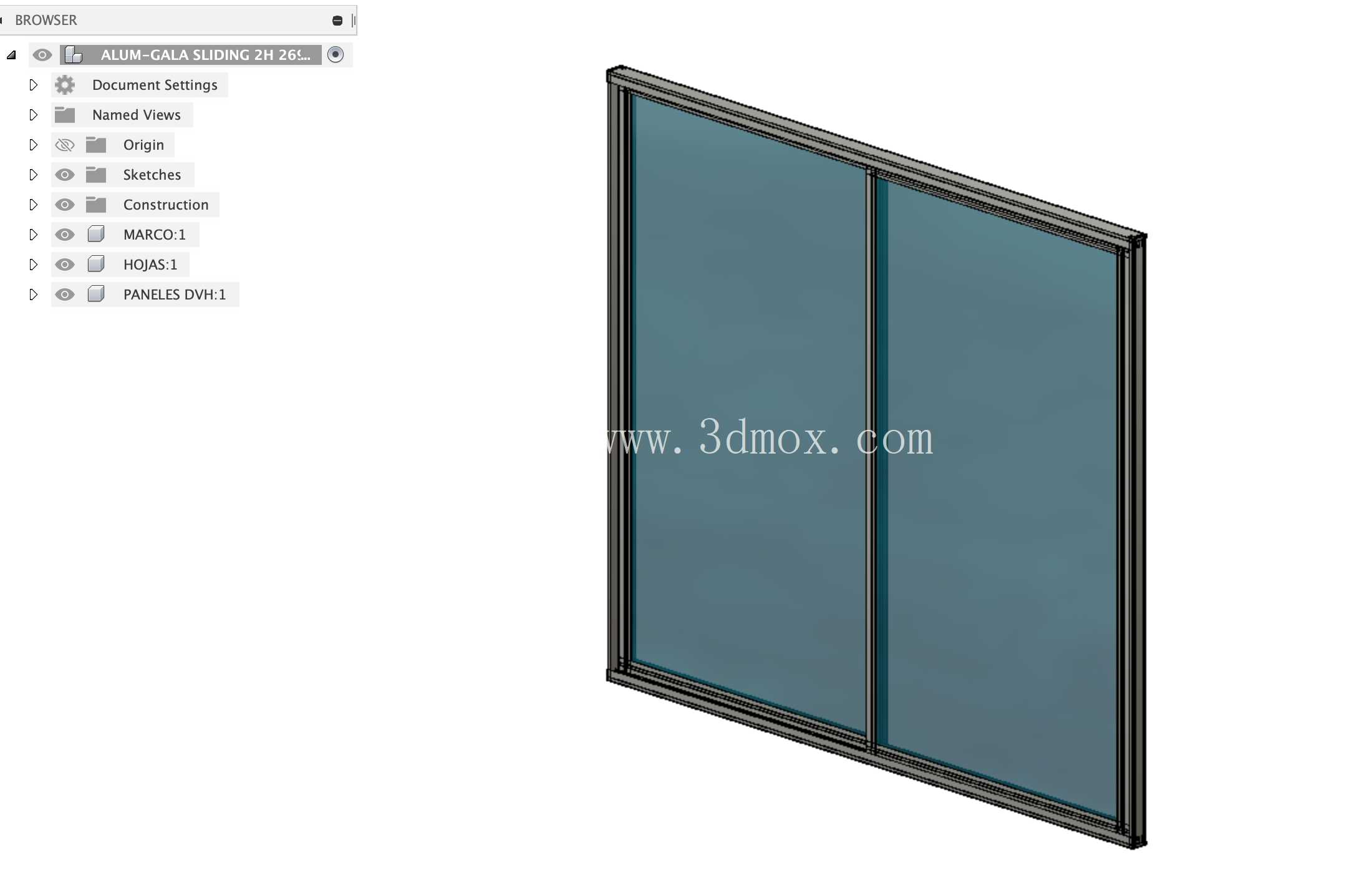

　　在结构建模过程中，所有型材截面、玻璃厚度、配合间隙都按照实际加工公差做了参数化设置，每一个拼接位置的连接结构都还原了实际生产中的工艺要求，没有出现无法落地的理想化设计，不管是用于门窗生产前的结构验证、安装方案模拟，还是用于装修设计阶段的效果展示，都可以直接调取模型调整尺寸参数，不需要重新搭建基础结构，能够有效缩短前期设计的周期。双扇对滑的结构设计让门扇开启时可以形成整幅洞口1/2宽度的通行空间，足够满足日常人员通行、家具搬运的尺寸需求，不需要额外做加宽洞口处理，适配绝大多数民用、商用建筑的常规洞口尺寸。
