双层中空玻璃铝合金浴室窗结构设计

　　在民用住宅、公寓、酒店等建筑的卫浴空间设计中，窗体构件的选型与结构设计一直是兼顾采光、密封、防潮、空间适配性的核心环节，这款铝合金浴室窗的三维结构设计，正是针对卫浴空间的特殊使用场景完成的落地化结构方案。不同于普通居室窗体，卫浴空间长期处于高湿度、温度波动频繁的环境，同时多数家庭的卫浴空间开窗区域面积有限，部分暗卫还需要窗体兼顾通风与隐私遮挡的双重需求，这款窗的结构设计从场景痛点出发，首先在型材选型上采用铝合金挤压型材作为框架主体，铝合金材质本身的抗锈蚀特性能够适配卫浴空间长期高湿的环境，避免传统钢质窗体容易出现的漆面脱落、基材锈蚀问题，同时铝合金型材的截面精度高，配合密封胶条的安装槽设计，能够实现更好的水密性，避免淋浴过程中水汽外溢到相邻空间。

　　窗体采用上下分段式的玻璃布局，玻璃配置为6+12+6mm的双层中空结构，这里的结构设计考量是多维度的：首先6mm厚度的单片玻璃能够满足常规窗洞尺寸下的抗风压要求，避免玻璃厚度不足导致的受力变形、碎裂风险；中间12mm的中空层一方面能够起到隔热作用，减少卫浴空间与室外的热量交换，冬季避免窗体表面结露淌水，夏季减少室外热量向室内传导，另一方面中空层的存在也能提升窗体的隔音性能，降低室外噪音对卫浴空间的干扰，同时双层玻璃的结构相比单层玻璃，安全性能更优，即使单侧玻璃受外力碎裂，也不会出现整块玻璃脱落的风险，适配卫浴空间人员活动频繁、容易发生磕碰的场景。

　　从安装边界来看，这款窗体的外框截面设计适配常规住宅的卫浴窗洞预留尺寸，外框与墙体连接的位置预留了打胶槽与固定件安装位，安装时可以通过膨胀螺钉将外框与墙体结构牢固连接，打胶槽的设计能够让密封胶填充更饱满，避免窗体与墙体衔接位置出现渗水、漏风的问题。窗体的开启扇结构采用内开或者上悬的适配设计，这里的结构设计考虑到卫浴空间内部通常布局紧凑，外开式窗体会受到室外机位、外墙管线的限制，内开上悬的开启方式既能够在小角度开启时实现通风换气，又不会占用过多室内空间，同时开启状态下也能避免室外雨水溅入室内，适配多雨地区的使用需求。

　　在型材的细节结构设计上，框架的玻璃安装槽预留了密封胶条与玻璃压条的安装位置，玻璃与型材之间通过三元乙丙胶条实现软接触，避免玻璃与硬质铝合金直接接触导致的应力集中碎裂，同时胶条的双层密封结构能够阻断水汽的渗透路径，避免中空玻璃的密封层长期接触水汽导致失效起雾。窗体的五金件安装位在型材挤压阶段就做了加强筋设计，因为卫浴空间的窗体开关频率虽然不高，但长期处于高湿环境，五金件的安装牢固度直接影响窗体的使用寿命，加强筋结构能够分散合页、执手位置的受力，避免长期开关过程中出现型材变形、五金件松动的问题。

　　从实际使用的功能特性来看，这款窗体的玻璃可以根据需求选择磨砂或者玉砂材质的内层玻璃，在保证采光性能的同时实现隐私遮挡，不需要额外加装窗帘，避免卫浴空间的窗帘长期接触水汽出现发霉、滋生细菌的问题。框架的表面处理采用阳极氧化或者粉末喷涂工艺，表面光滑致密，日常清洁只需要用湿抹布擦拭即可，不会残留水渍、皂垢，能够长期保持外观整洁。上下分段的结构设计也让玻璃的更换维护更加便捷，如果某一块玻璃出现损坏，不需要拆卸整个窗体，只需要拆除对应位置的玻璃压条就可以完成玻璃更换，降低后期维护的成本与难度。

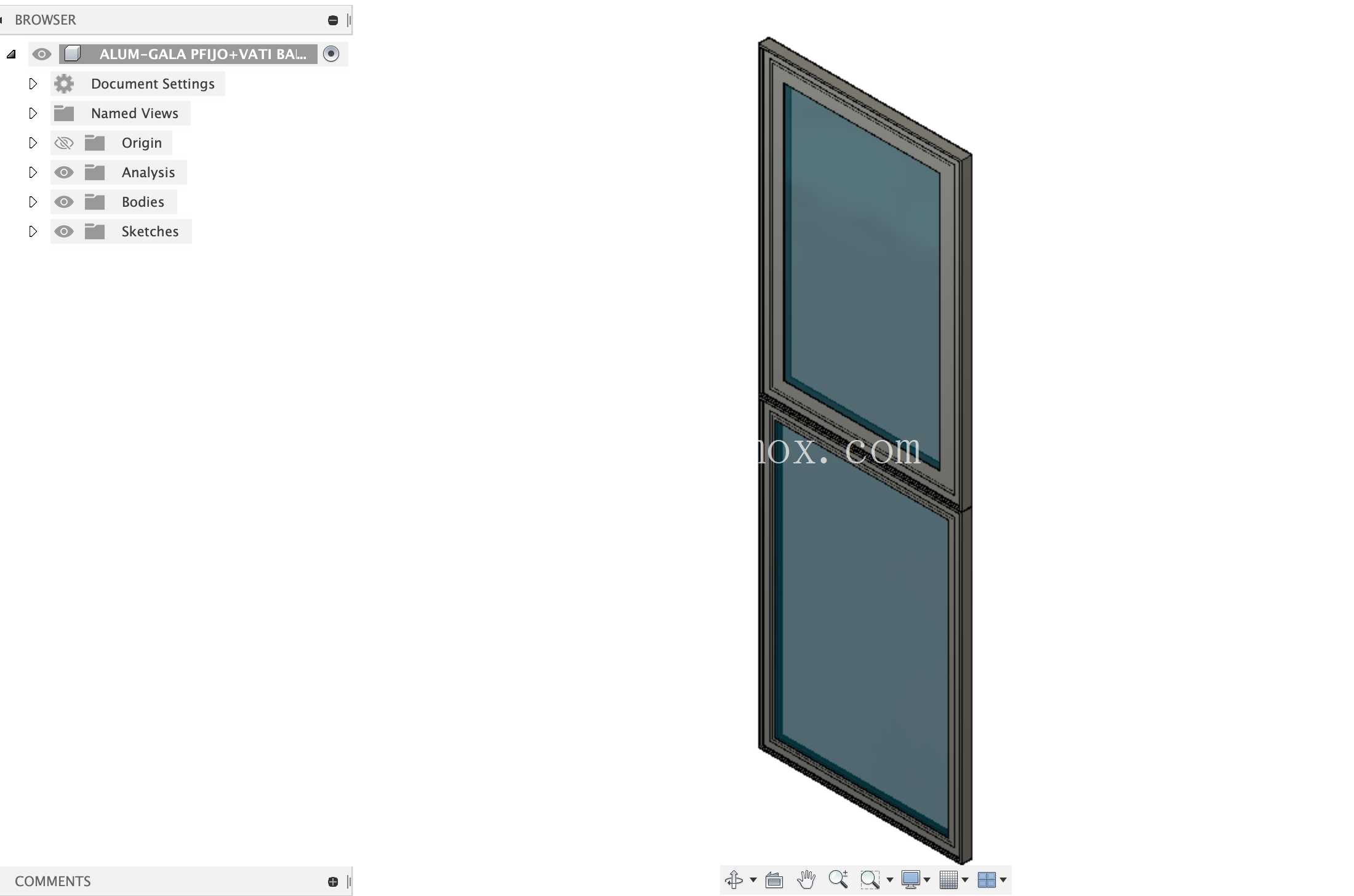

　　在三维建模的过程中，整个结构的配合公差都按照门窗行业的通用标准进行设定，型材之间的拼接位置采用45度角码连接，建模时预留了角码的安装腔与注胶通道，实际生产时可以通过组角注胶的方式提升框架的整体结构强度，避免窗体长期使用后出现拼接位置开裂、错位的问题。整个窗体的排水结构设计也做了针对性优化，外框的下沿设置了隐藏式排水孔，能够将渗入框内的冷凝水、溅水及时排出到室外，避免框内长期积水导致型材腐蚀、滋生霉菌，排水孔的位置设置了防风盖，避免室外风从排水孔倒灌进室内，同时也能阻挡蚊虫进入。
