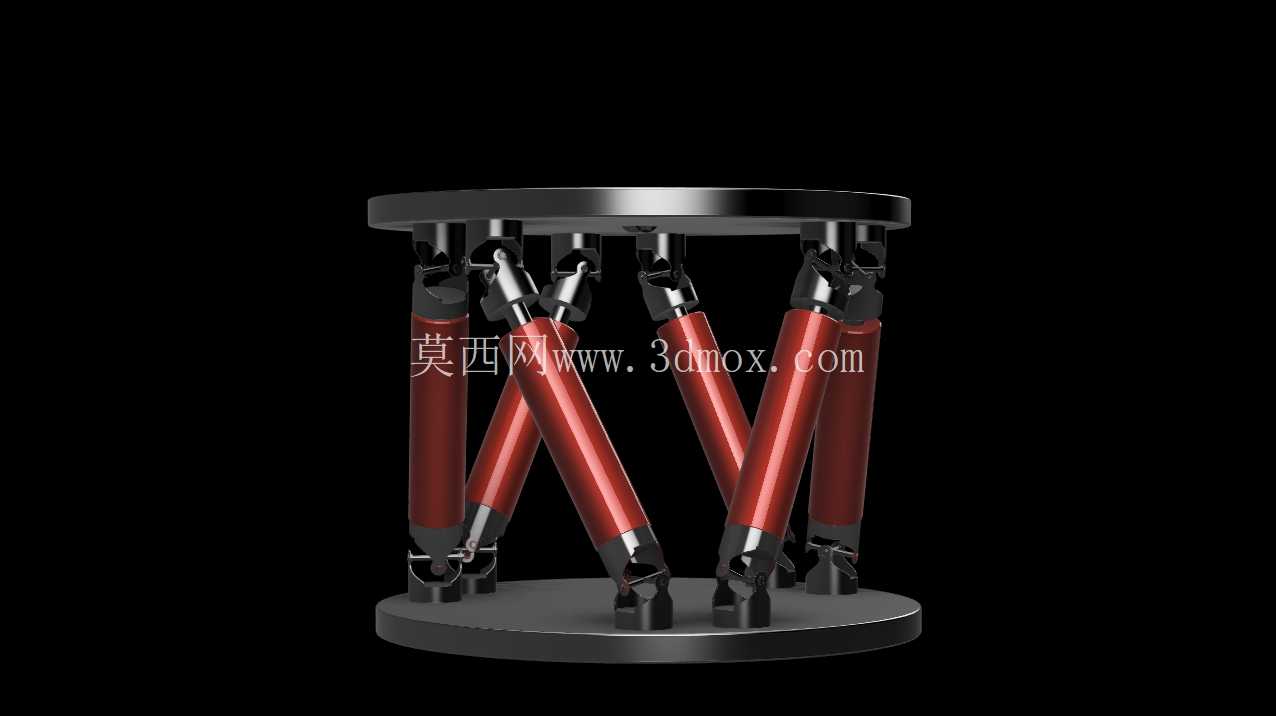

六自由度液压斯图尔特并联运动平台结构

　　在多自由度位姿调整、运动模拟类设备的研发场景中，并联构型的执行机构始终是结构工程师选型时的核心考量方向，这款六支腿液压驱动的斯图尔特平台，正是针对大负载、高精度位姿调控需求设计的典型并联机构方案。从实际落地的应用场景来看，这类结构广泛覆盖飞行模拟器动感舱、车载设备振动测试台、精密光学元件对位调整台、船舶运动补偿平台等领域，相比串联式多轴机械臂，并联构型的刚性表现、负载自重比优势十分突出，在需要承受大倾覆力矩、动态响应要求高的工况下，能够稳定输出可控的六维运动。

　　整套机构的核心运动逻辑，是通过六组可独立伸缩的液压执行支腿，配合上下两端的虎克铰（或球铰）连接结构，将单支腿的直线伸缩量，解算为上平台在空间内沿X/Y/Z三个轴向的平移，以及绕三个轴向的转动，完整覆盖空间六自由度的运动范围。设计过程中首先要明确的是运动边界约束：支腿的最小收缩长度直接决定了平台的最低安装高度与下俯、侧倾的极限角度，支腿的最大伸出行程则对应上平台的最大抬升高度与各轴向的偏转上限，在参数化建模阶段，需要先根据目标工况的运动行程要求，反推单支腿的行程参数、铰点分布圆直径，以及上下铰点的角度排布，避免出现支腿运动干涉、铰点转角超出万向节允许范围的问题。

　　从结构组成来看，上下安装平台均采用圆形刚性基体设计，下平台作为固定安装基座，需要根据现场安装条件预留地脚连接孔位，保证整体机构的安装基准稳定；上平台作为负载安装面，需要根据搭载设备的安装接口预留对应的螺纹孔或定位槽，确保负载安装后的重心与平台中心尽量重合，降低偏载对支腿受力的影响。六组液压支腿沿圆周方向均匀排布，支腿本体采用缸筒与活塞杆的同轴装配结构，两端的铰接结构需要预留足够的摆动间隙，保证在平台全行程运动过程中，铰接处不会出现卡滞、附加弯矩过大的问题，液压驱动的形式相比电动伺服缸，能够提供更大的输出推力，更适合大吨位负载的动态模拟场景。

　　在建模逻辑上，这套结构采用全参数化的设计思路，所有铰点坐标、支腿长度、平台直径、支腿排布角度均设置为可调整参数，工程师可以根据不同的负载要求、运动行程需求，直接修改对应参数即可快速生成适配不同工况的平台模型，无需重新从零搭建装配关系。需要注意的是，这类并联机构的设计必须提前做运动学仿真验证，在确定初始铰点位置后，要遍历平台所有极限运动位姿，检查每一组支腿的长度变化是否在选定液压缸的行程范围内，同时检查相邻支腿之间、支腿与上下平台之间是否存在运动干涉，还要核算每个位姿下单支腿的受力大小，匹配对应推力等级的液压缸参数，避免出现负载能力不足的问题。

　　安装边界方面，这类平台的下基座需要固定在具有足够刚性的基础地面或钢架上，基础的平面度误差需要控制在合理范围内，避免安装后基座变形导致支腿初始受力不均；上平台的负载安装需要严格控制重心高度，重心过高会大幅提升平台运动过程中的倾覆力矩，对支腿和铰接结构的强度提出额外要求。在实际使用中，配合对应的运动控制算法，平台可以实现精准的位姿闭环控制，既可以输出预设的运动曲线模拟各类振动、摇摆工况，也可以根据外部传感器的反馈信号做实时的位姿补偿，抵消外部载体的运动扰动，在各类工业测试、精密对位、动感模拟场景中都有极高的应用价值。
