日内瓦轮马耳他十字间歇传动机构

　　在自动化生产线的工位转位、轻工机械的间歇送料、电影放映机的胶片走片机构、多工位回转工作台的分度动作场景里，这类马耳他十字结构的日内瓦轮是应用极广的间歇传动部件，核心作用是把主动件的连续匀速回转运动，转化为从动件的周期性间歇转位动作，相比棘轮机构、不完全齿轮机构，它的传动冲击更小，分度精度更稳定，在中低速间歇分度场景里的可靠性经过了上百年的工业验证。

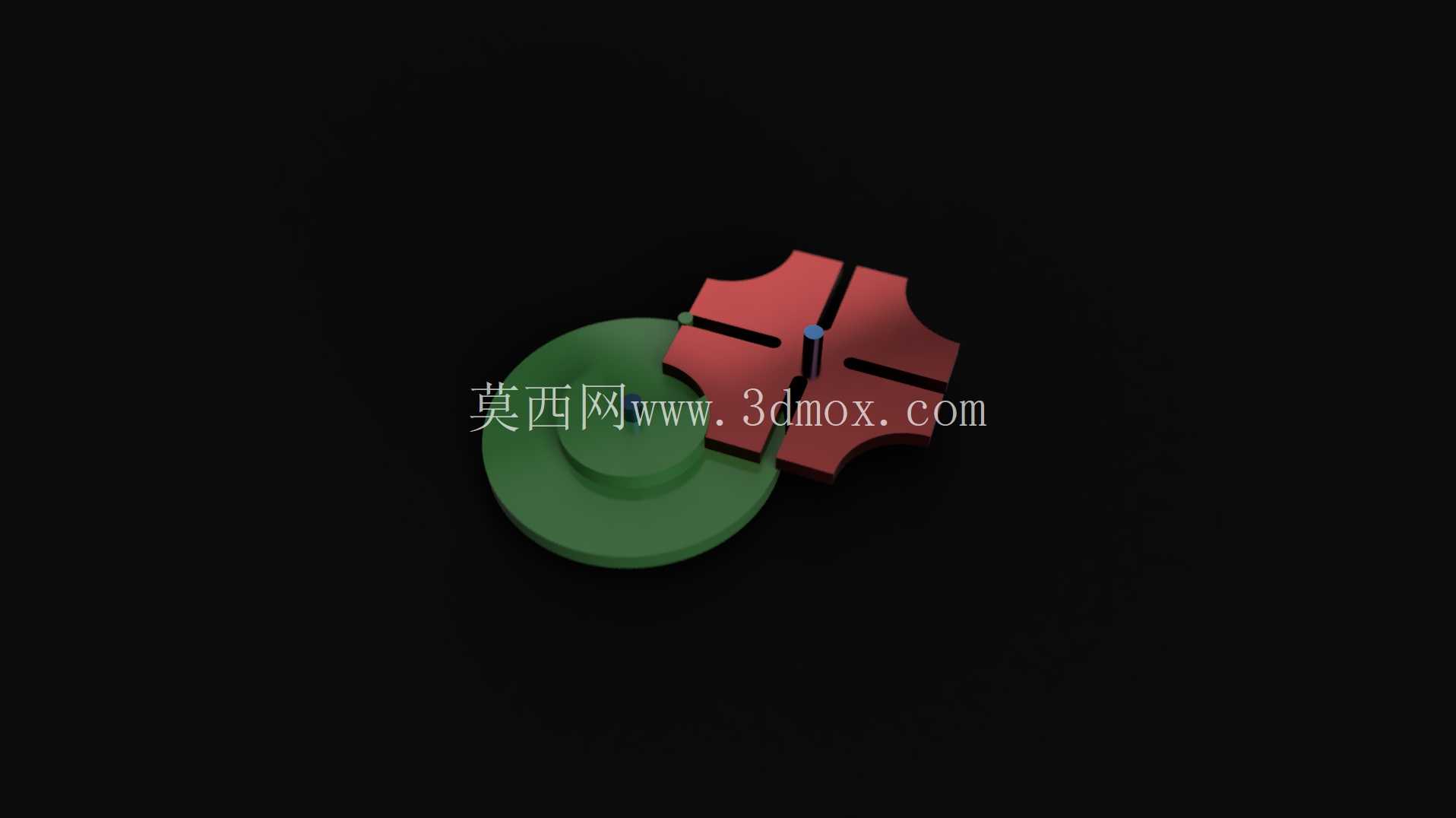

　　从结构设计逻辑来看，这套机构的核心由两个核心构件组成：带圆柱销的主动拨盘，以及开有径向槽的从动槽轮，也就是常说的马耳他十字轮。主动拨盘做连续整周回转时，圆柱销进入槽轮的径向槽时，会拨动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，避免工位出现偏移，直到圆柱销再次进入下一个径向槽，才会启动下一次转位动作。这套模型还原的是四槽外啮合日内瓦轮结构，也就是主动拨盘每转一周，槽轮完成90度的转位动作，对应四个工位的分度需求，是工业场景里应用占比最高的槽数规格——槽数越少，槽轮的动停比越适合多数需要短转位、长停留的工位需求，当然如果需要更多工位分度，也可以调整槽数为6槽、8槽，但对应锁止弧的配合精度、拨盘销的受力状态都会发生变化，需要重新校核接触应力。

　　从实际安装边界来看，这类外啮合日内瓦轮的两个回转中心距是核心安装尺寸，直接决定了整个机构的安装空间：主动拨盘的回转中心到圆柱销中心的距离，必须和槽轮回转中心到径向槽中线的距离匹配，保证圆柱销能顺畅进入和退出径向槽，不会出现卡滞或者冲击。设计时需要严格控制拨盘锁止弧的半径公差，锁止弧和槽轮锁止面的配合间隙要控制在0.02-0.05mm区间，间隙过大会导致锁止时槽轮出现窜动，影响分度精度，间隙过小则会在装配时出现卡滞，低温工况下甚至会因为热胀冷缩出现抱死问题。槽轮的径向槽侧壁需要做轻微的倒角处理，避免圆柱销进入槽口时出现刚性撞击，长期运行下的磨损会直接降低机构的使用寿命，不少实际应用里会在圆柱销上加装滚动轴承，把滑动摩擦转化为滚动摩擦，大幅降低运行噪音和磨损量，适合长时间连续运行的自动化设备。

　　从运动特性来看，日内瓦轮在转位过程中的角速度是变化的，在圆柱销刚进入和刚退出径向槽的瞬间，槽轮存在角加速度，也就是会产生柔性冲击，所以这类机构不适合高速运行的场景，通常主动拨盘的转速不会超过200rpm，否则冲击带来的振动和噪音会急剧上升，机构的故障率也会明显提升。如果需要更高的分度速度，通常会在槽轮和输出轴之间加装缓冲机构，或者改用弧面凸轮分度机构，但弧面凸轮的加工成本远高于日内瓦轮，对于中低速、精度要求不是极高的场景，日内瓦轮的性价比优势非常明显，结构简单、加工难度低、维护方便，不需要复杂的控制系统就能实现固定分度的间歇动作，在很多半自动包装设备、印刷设备、工装夹具转位机构里至今仍是首选方案。

　　建模过程中需要重点关注几个配合细节：一是主动拨盘的圆柱销和槽轮径向槽的配合属于间隙配合，要预留足够的运动间隙避免过约束；二是锁止弧的轮廓必须是完整的圆弧，圆心要和对应构件的回转中心重合，否则锁止状态下会出现干涉；三是两个构件的回转轴线必须保证平行，安装面的平面度公差要控制在合理范围，否则运行时会出现偏载，加剧圆柱销和槽壁的磨损。这套模型还原了机构的实际运动状态，可以直观看到转位和锁止的完整动作循环，对于刚接触间歇传动机构的设计人员来说，能快速理解马耳他十字机构的运动原理，在做方案选型时快速判断这类机构是否适配自身的设计需求，避免在不适合的高速、高分度精度场景误用这类结构，也能在设计时快速核对中心距、槽数、动停比这些核心参数，减少前期方案设计的试错成本。
