2020铝型材三路立方体装配连接块

　　在工业铝型材搭建的各类框架结构中，连接构件的选型直接决定了整体框架的装配精度、承载能力与后期改造成本，这款适配20x20mm规格铝型材的三路立方体连接块，正是针对小截面型材直角交汇节点的装配需求设计的专用连接件。日常做小型设备机架、3D打印机框架、桌面级工装台、检测工位轻型支架的时候，经常会遇到三根型材在空间直角坐标三个方向同时交汇的节点，常规的角码、内置连接件只能实现两根型材的对接，要是在交汇点堆叠多个角码，不仅会突出型材表面影响外观，还容易因为多个连接件的装配公差累积，导致节点处型材对位偏差，后续装面板、装附件的时候孔位对不上。

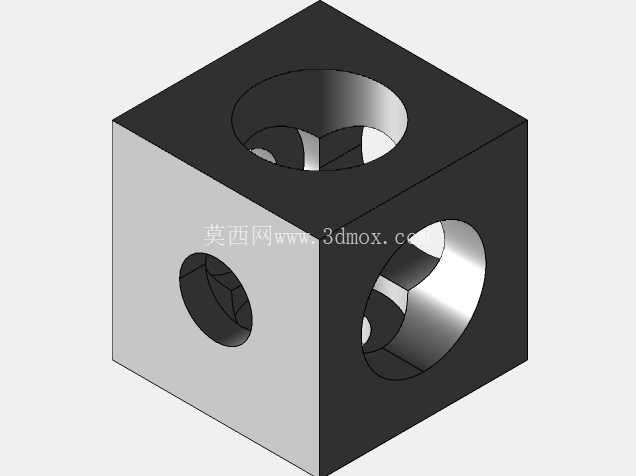

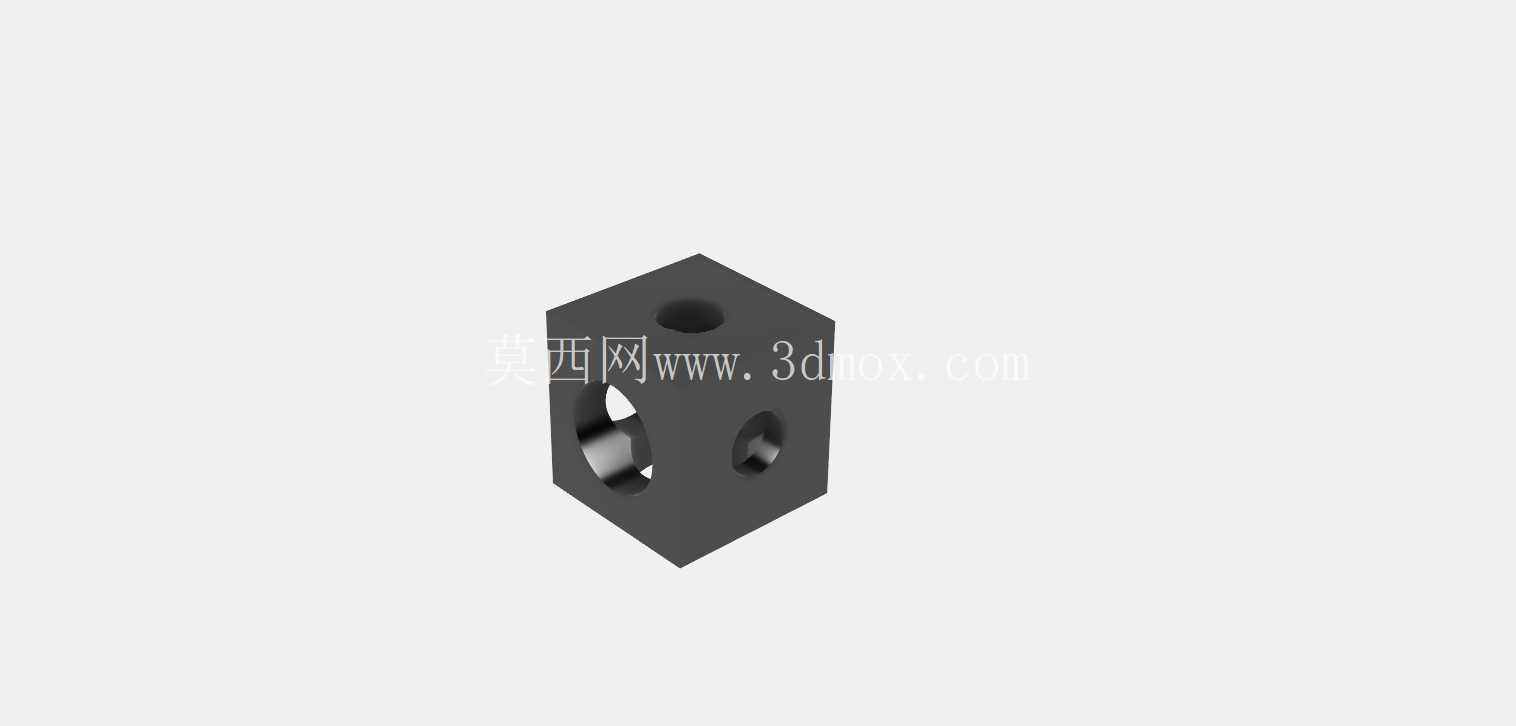

　　这款立方体连接块的设计思路，就是把三个方向的连接接口集成在一个整体式的立方块本体上，本体采用正六面体基础构型，三个互相垂直的端面上分别加工出适配2020铝型材槽口的安装位，每个方向的安装孔位都严格对齐铝型材的中心槽道，装配的时候不需要在交汇点做额外的型材切割避让，三根型材可以分别从X、Y、Z三个轴向直接抵接到连接块的对应端面，通过紧固件锁紧之后，三个方向的型材轴线能保持严格的垂直对位，节点处的连接刚度比堆叠角码的方式提升不少，也不会出现连接件外露突出的问题。

　　从安装边界来看，连接块的整体外轮廓尺寸和20x20铝型材的截面尺寸匹配，装配完成后连接块完全藏在三根型材的交汇节点内部，外表面和型材外表面齐平，不会占用框架外部的安装空间，对于那些对框架外轮廓尺寸有严格限制的紧凑型设备来说，这种齐平安装的特性能避免连接件和外围的护板、走线槽、运动部件发生干涉。实际应用场景里，这类三路连接块多用于轻型铝型材框架的角部三维节点，比如小型自动化设备的上层传感器安装支架、实验室桌面试验台的框架角点、DIY数控设备的框架交汇节点、展示架的三维转角位置，相比传统的连接方式，它不需要在型材端部做复杂的攻丝、铣削加工，只需要按照设计长度切割好铝型材，在对应位置装入紧固件就能完成装配，哪怕是没有太多机加工经验的设计人员，也能快速完成框架的搭建，后期如果需要调整框架结构，只需要松开对应节点的紧固件就能拆解重组，不会对型材本身造成不可逆的加工损伤。

　　设计这款连接块的时候，特意把三个方向的连接孔位做了等强度处理，每个安装位的壁厚都经过核算，能承受2020铝型材框架常规使用场景下的拉压、弯曲载荷，不会因为某个方向的受力过大出现连接块开裂的问题，同时孔位的位置度公差控制在铝型材槽道的配合间隙范围内，装配的时候不需要反复调整对位，只要把型材推到位就能顺利穿入紧固件，减少现场装配的调整时间。另外，这种整体式的立方体连接结构，避免了多个连接件拼接带来的松动隐患，在设备长期运行产生振动的工况下，节点处的连接可靠性更高，不会因为振动导致多个连接件之间出现相对位移，进而影响整个框架的尺寸稳定性。很多做小型非标设备的工程师在搭2020铝型材框架的时候，经常会忽略三维交汇节点的连接处理，要么用多个角码凑合，要么把型材切45度角拼接，前者外观差还占空间，后者加工麻烦对切割精度要求高，一旦切歪了整个节点就会出现缝隙，而这种集成式的三路立方体连接块，刚好解决了这两个痛点，既保证了连接强度和装配精度，又能让节点外观整洁，同时降低了型材的加工难度，在轻型铝型材框架的搭建场景里，是非常实用的节点连接构件。
