球墨铸铁法兰式带齿锁紧连接件

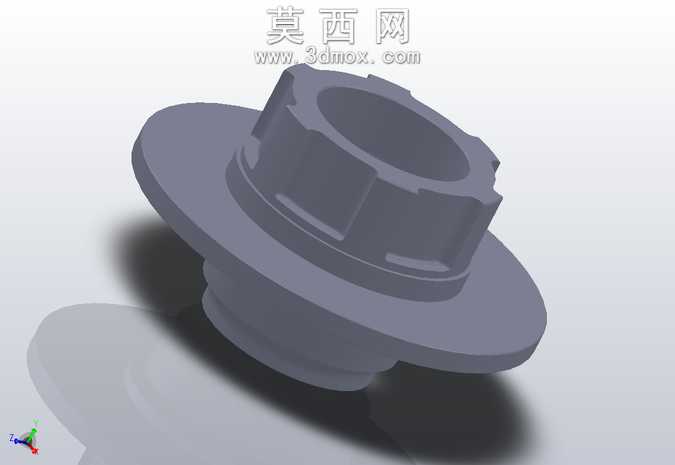

本作品为球墨铸铁材质的法兰式带齿锁紧连接件三维建模成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过旋转凸台命令生成主体的阶梯轴与法兰盘基础轮廓，针对上部带齿锁紧结构，采用拉伸切除结合圆周阵列的方式完成周向均匀分布的齿槽特征，每一处齿形的拔模角度、齿根圆角均按照实际铸造工艺要求设置参数，避免后续生产中出现应力集中问题。法兰盘部分的厚度、外圆直径以及下部阶梯轴的同轴度公差，均在建模时通过几何约束严格控制，保证各装配基准面的位置精度。渲染阶段采用哑光深灰金属材质球模拟球墨铸铁的表面质感，调整材质的粗糙度参数至0.6，反射率设置为0.15，还原铸铁件经抛丸处理后的真实表面效果，场景光照采用三点布光方案，主光源从左上方45度角投射，形成自然的明暗过渡与投影，辅助光源补充暗部细节，避免齿槽、轴肩位置出现死黑区域，背景采用浅渐变灰色突出零件主体轮廓。结构设计上，该零件上部的带齿结构用于配套卡箍实现周向防转锁紧，中部法兰盘提供轴向压紧的支撑面，下部阶梯轴用于插入对应安装孔实现定位，整体结构兼顾了锁紧可靠性与安装便捷性，球墨铸铁的材质选择也保证了零件具备足够的强度与韧性，可适配中等载荷的管路或机构连接场景。建模过程中对所有锐边均添加了R0.5的工艺圆角，既符合铸造生产的工艺要求，也能有效降低零件使用过程中的应力集中风险，各特征参数均保留可编辑属性，方便后续根据实际装配需求调整尺寸规格。
