工业绕线用线轴线圈结构三维设计

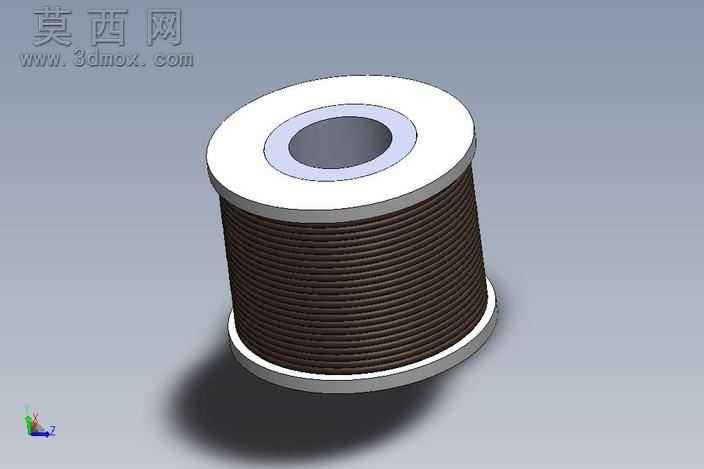

本作品为工业绕线场景使用的线轴线圈三维模型，整体采用同轴回转体结构设计，建模过程中以中心轴线为基准搭建全参数化草图，通过旋转凸台命令生成两端挡边与中心内筒的基础实体，保证各部分同轴度公差符合工业使用要求。两端挡边采用圆盘式结构，边缘做微小圆角过渡处理，既避免锐边划伤线材，也提升了整体结构的抗形变能力，中心内筒为中空设计，可适配不同规格的安装轴，满足多场景安装使用需求。模型表面材质做了区分处理，两端挡边采用哑光硬质工程塑料质感，表面设置细微的磨砂纹理，模拟真实工业线轴的防滑耐磨特性，中心缠绕的线材部分采用深棕色哑光材质，通过螺旋扫描命令生成等距排列的线材层，每一圈线材的排布间距均匀一致，还原真实绕线作业后的规整状态，线材表面添加细微的纵向纹理，模拟线材外层包覆绝缘层的真实质感。渲染阶段采用柔和的漫反射光源，在模型下方投射出自然的软阴影，突出整体结构的层次感与立体感，视角选择斜向俯视角度，可同时完整展示两端挡边的轮廓、中心内筒的中空结构以及缠绕线材的排布状态。设计过程中充分考虑实际使用场景的受力需求，两端挡边的厚度经过参数化校验，可承受满盘线材的侧向挤压力，中心内筒的壁厚设置兼顾轻量化与结构强度，中空内壁做光滑处理，减少安装时与转轴的摩擦损耗。整体模型结构简洁规整，无冗余特征，各部分尺寸比例符合工业线轴的通用设计规范，可直接用于绕线设备的装配模拟、工业场景展示以及相关配件的结构参考，建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整线轴的直径、挡边宽度、内筒孔径等核心尺寸，适配不同线径、不同长度线材的缠绕需求。
