中子反射测量用可调式谷物狭缝机构

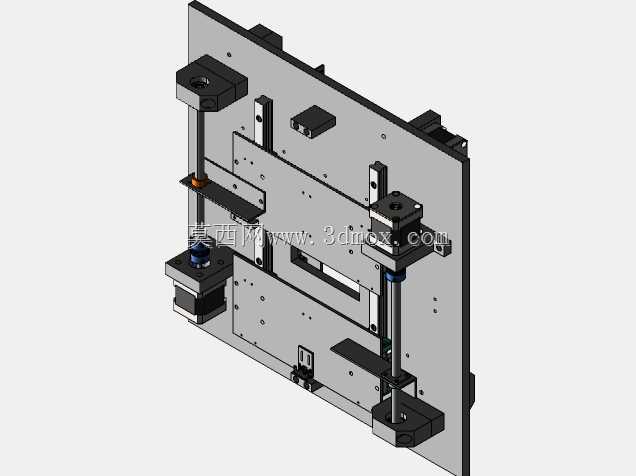

　　这套狭缝机构采用立式安装的背板作为整体承载基准，背板上加工有阵列式的安装螺纹孔与定位销孔，既可以直接固定在中子束线的标准光学平台上，也可以通过转接支架适配不同高度的束流出口，安装时需要保证狭缝的开合方向与中子束入射方向垂直，刃口平面与束流轴线的垂直度误差不超过0.02mm，否则会出现狭缝实际通光宽度与刻度显示值不符的问题。机构的运动部分采用双轴独立驱动的结构设计，上下两组滑台分别承载一片狭缝刃口，每一组滑台都通过直线导轨与背板连接，传动部分采用精密滚珠丝杠搭配步进电机驱动，丝杠导程选用1mm规格，搭配细分驱动的步进电机可以实现0.01mm的单步调节精度，满足不同实验场景下从0.1mm到50mm范围内的狭缝宽度连续调节需求。在中子散射实验领域，中子反射测量是表征薄膜、界面微观结构的核心手段，这类实验对中子束流的准直度、束斑尺寸控制有着极高的要求，狭缝机构作为束线末端的核心调控部件，直接决定了入射中子束的轮廓精度与杂散中子屏蔽效果，本次设计的谷物狭缝机构正是针对中子反射测量场景的专用束流调控装置。不同于常规光学实验用的狭缝结构，中子具备极强的穿透性，因此狭缝的挡光部件不能采用普通薄金属片，必须具备足够的厚度来完全阻挡不需要的中子束，同时狭缝刃口的直线度、平行度公差需要控制在微米级，避免束流边缘出现弥散，影响后续反射信号的信噪比。

　　滑台的侧面安装有硬质合金材质的狭缝刃口，刃口经过精密磨削处理，刃口圆角半径控制在5μm以内，避免中子在刃口位置发生散射产生杂散信号，两片刃口的相对位置通过电机的脉冲计数来反馈，同时预留了光栅尺安装位，在需要更高定位精度的场景下可以加装光栅尺实现全闭环位置控制，进一步降低丝杠回程误差带来的宽度调节偏差。考虑到中子实验环境通常处于低辐射环境，机构的所有结构件都采用6061铝合金加工而成，这种材料的中子活化截面低，长时间在束流照射下不会产生长寿命的放射性同位素，实验结束后不需要长时间冷却就可以进行维护操作，同时铝合金的比重小，整套机构的总重量控制在15kg以内，单人即可完成安装与位置调整。机构的四个角位置安装有缓冲限位组件，当滑台运动到上下极限位置时会先接触橡胶缓冲垫，再触发限位开关切断电机动力，避免硬碰撞导致导轨或丝杠出现变形，影响运动精度。在实际使用过程中，这套狭缝通常安装在样品室前端的束流路径上，实验前先将狭缝宽度调整到略大于样品尺寸的数值，通过调整狭缝的前后位置来约束入射中子束的截面大小，阻挡掉照射到样品以外区域的杂散中子，减少样品台、真空室壁等部件产生的散射噪声，在进行掠入射反射测量时，还可以通过微调狭缝宽度来优化入射束的发散角，匹配不同分辨率需求的实验模式。

　　不同于常规的手动狭缝，这套电动驱动的狭缝机构可以通过实验控制系统实现远程宽度调节，不需要实验人员进入辐射区域就可以完成束斑尺寸调整，大幅提升实验过程的操作效率，同时也降低了实验人员接受的辐射剂量。设计过程中特意将驱动电机布置在背板的后侧位置，电机与丝杠之间通过柔性联轴器连接，既可以补偿电机轴与丝杠的同轴度安装误差，也可以避免电机本体处于直射中子束的路径上，减少电子元器件受辐照损坏的概率，延长机构的使用寿命。滑台的导轨选用了带预压的微型直线导轨，预压等级选用轻预压，既可以消除导轨的间隙，保证运动过程的平稳性，也不会因为预压力过大导致驱动负载增加，出现电机丢步的问题。

　　丝杠的两端采用成对安装的角接触球轴承支撑，轴承端设置有密封端盖，内部填充低挥发的真空润滑脂，适配中子反射实验常见的低真空样品室环境，避免润滑脂挥发污染真空腔室或者样品表面。整套机构的外形轮廓控制在300mm×400mm×120mm的范围内，不会占用过多的束线安装空间，背板上的安装孔位按照标准光学平台的25mm孔间距设计，可以直接与市面上主流的光学调整架、位移台搭配使用，不需要额外加工转接件。在狭缝刃口的安装位置设计有微调结构，安装时可以通过顶丝调整两片刃口的平行度，保证在整个开合行程范围内，两片刃口的间隙均匀性误差不超过0.005mm，不会出现一端宽一端窄的楔形缝隙，确保中子束截面为规则的矩形。为了方便实验人员观察狭缝的实际开合状态，在滑台的侧面还预留了指针安装位，可以搭配安装在背板上的机械刻度标尺，在断电或者控制系统故障的情况下也可以直接读取当前的狭缝宽度数值，避免实验参数记录错误。
