卧式承压浪涌鼓罐体结构设计

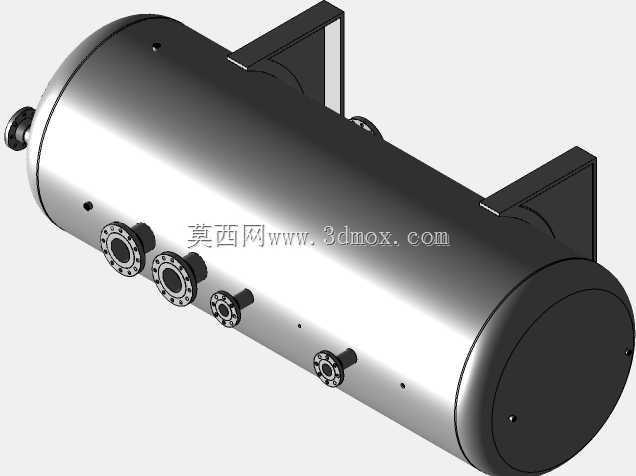

　　在工业流体输送系统的压力波动管控场景中，这类卧式浪涌鼓是管网压力缓冲环节的核心承压部件，常布置在泵组出口、长距离输送管线的节点位置，用来吸纳流体输送过程中产生的水锤冲击、瞬时压力脉动，避免压力骤升骤降对管道焊缝、阀门密封面、泵体叶轮造成疲劳损伤，在化工流体输送、市政供水、锅炉配套管路系统中都有广泛的应用场景。从结构设计逻辑来看，整个罐体采用卧式圆筒加椭圆封头的焊接结构，外壳外径设定为52.25英寸，筒体壁厚取0.375英寸，两端配套同厚度的椭圆封头，这种等壁厚匹配的设计可以让筒体与封头的焊接接头处应力分布更均匀，避免壁厚差带来的应力集中问题，承压状态下的环向、轴向应力都能控制在材料许用应力范围内，适配常规中低压流体管路的压力等级要求。罐体顶部开设11x15英寸的人孔结构，配套封闭装置，这个尺寸的人孔可以满足检修人员进入罐体内部检查焊缝、清理沉积杂质的作业需求，人孔的密封面采用凸面结构，配套对应的密封垫片与紧固件，保证承压状态下无泄漏。

　　筒体上根据管路系统的接口需求，布置了多组不同规格、不同压力等级的喷嘴接口：其中2、3、10、11号接口为6英寸Sch80等级的管道接口，配套300#凸面带颈法兰，这类厚壁管道接口主要用来对接主输送管路，承受管路内的主流体压力冲击；8、9号接口为4英寸Sch120等级的管道接口，同样配套300#凸面对焊法兰，更高的管壁厚度可以适配局部流速更高、压力波动更频繁的支路管路；4、6号接口为2英寸Sch80管道接口，配套300#凸面对焊法兰，用来接装压力表、压力传感器或者小型泄压支路；1、14、15号接口为1英寸3000#螺纹全接头，12、13号为3/4英寸3000#全螺纹接头，7号为1/2英寸3000#螺纹全接头，5号为1/4英寸3000#螺纹全接头，这些小口径高压螺纹接口，分别用来接装排气阀、排污阀、取样管路或者在线监测仪表的引压管，不同压力等级的接口匹配对应壁厚的连接件，避免接口等级不匹配带来的泄漏风险。

　　罐体外部焊接有两组鞍式支座，支座的安装间距经过重心核算，保证满液状态下罐体的支撑稳定性，支座上预留的安装螺栓孔可以适配现场基础的预埋螺栓定位，安装时需要保证罐体的水平度偏差在允许范围内，避免内部流体流动时出现偏流、局部积液的问题。从安装边界来看，整个罐体的轴向长度、径向尺寸都预留了足够的管路操作空间，侧面的法兰接口在布置时都错开了支座的焊接位置，保证现场安装法兰螺栓时有足够的扳手操作空间，底部的小口径排污接口位置略低于罐体最低液位线，方便检修时完全排空罐内介质。

　　设计过程中，所有法兰接口的端面垂直度、螺纹接口的同轴度都做了公差约束，避免安装管路时出现强制对口的情况，减少焊接应力与安装应力对罐体结构的影响；筒体上的所有开孔都做了补强计算，根据开孔直径、壳体壁厚匹配对应的补强圈厚度，保证开孔部位的承压强度不低于筒体本身的强度。这类浪涌鼓在实际运行时，罐体内会预留一定的气相缓冲空间，当管路中出现压力骤升时，流体进入罐体压缩气相空间，将瞬时的压力峰值吸纳消解，当管路压力下降时，罐体内储存的流体再缓慢补充到管路中，平抑压力波动，相比普通的直管段缓冲结构，这种大容积的卧式罐体缓冲容量更大，对低频、大振幅的压力脉动吸纳效果更好，适合大流量输送管路的压力稳定需求。建模过程中，所有焊接结构的焊脚尺寸都按照对应壁厚的规范要求做了简化表达，法兰的密封面、螺栓孔位置都严格遵循对应压力等级的法兰标准尺寸，螺纹接口的螺纹规格、有效螺纹长度都符合高压管件的尺寸要求，鞍式支座的结构尺寸也按照卧式容器支座的标准规范选取，保证整个模型的尺寸参数可以直接用于工程选型参考、管路布置的干涉检查，以及后续的生产加工图纸深化。
