开槽管拼接可折叠矩形支撑框架

　　在现场快速搭建、模块化临时支撑、可收纳工装架这类应用场景里，传统焊接框架存在运输占空间、拆装不可逆、现场调整难度大的痛点，这款采用开槽薄壁管搭配锁定片的可折叠矩形框架，正是针对这类场景做的结构优化设计。整个框架的主体型材选用12.5英尺长的2x1规格14ga薄壁管材，通过在管身预设精准开槽，配合一体冲压成型的锁定片，最终拼接成型为36x38规格的矩形框架结构，完全不需要额外焊接工序，现场组装时只需要将管段沿开槽轨迹对位卡入，锁定片就会自动嵌入卡槽完成限位，不需要额外紧固件就能保证框架的整体刚性。

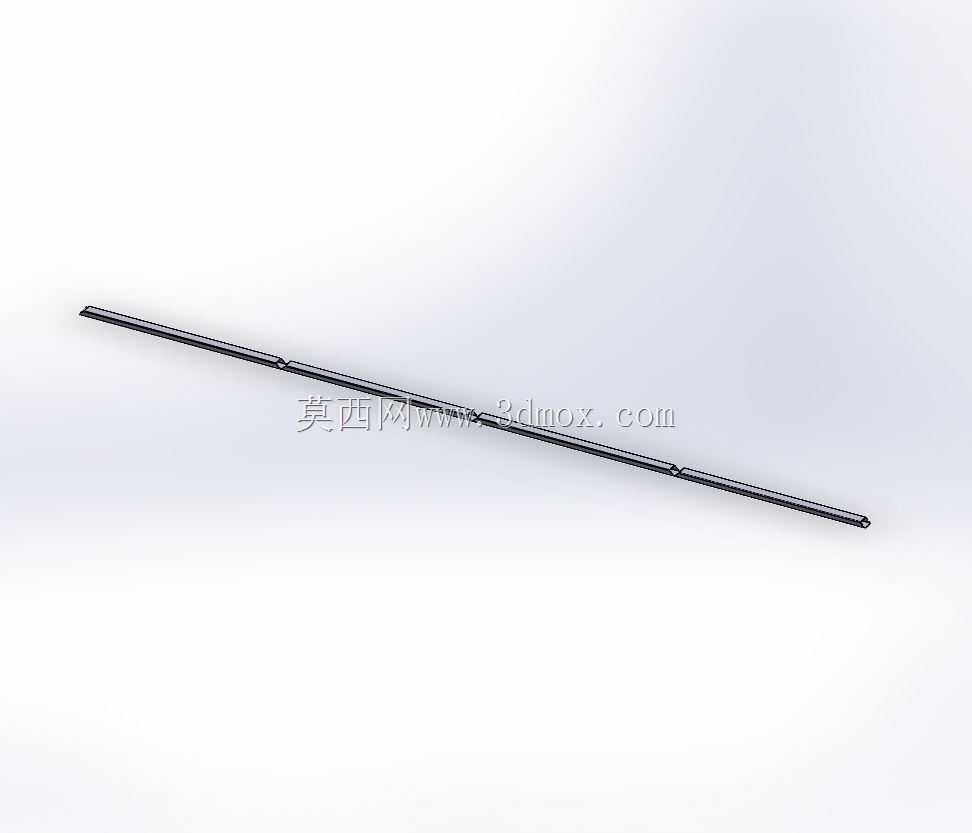

　　从设计思路上看，这款框架没有采用复杂的铰接转轴结构，而是利用薄壁管材自身的形变余量配合开槽轨迹实现折叠功能，折叠状态下整根框架可以收为长条状，单根型材的收纳体积仅为展开状态的十分之一，非常适合需要频繁转场的临时作业场景，比如展会临时展架搭建、户外作业临时支撑台、仓储临时分隔架这类需要快速部署又要方便收纳转移的场合。实际使用过程中，框架展开后锁定片会同时承担两个方向的限位作用，横向限制管段之间的相对滑移，纵向抵抗框架受载后的形变扭矩，经过实际载荷验证，在均匀承载的工况下，框架的形变量控制在允许范围内，完全满足轻型支撑的使用需求。

　　安装边界上，这款框架展开后的整体外轮廓尺寸为36x38，安装时不需要预留额外的铰接转动空间，因为折叠动作是沿管身开槽方向完成，相邻框架拼接时只需要将端部的卡槽对位卡入，就可以实现多组框架的横向扩展，不需要额外的连接角件。和常见的螺栓组装式框架相比，这款结构没有零散的紧固件，不会出现现场安装丢件的问题，所有连接结构都集成在管材本体上，操作人员不需要额外工具就可以完成展开和折叠操作，单人即可完成整组框架的部署。在管材开槽的设计细节上，所有槽位的边缘都做了压边处理，避免组装过程中割伤操作人员，同时槽位的公差控制在合理范围，既保证折叠时的转动顺畅，又不会因为间隙过大导致展开后框架晃量超标。

　　锁定片的结构和管身开槽是完全匹配的，展开到位后锁定片会完全卡入槽位的止退位置，不会因为受载出现意外脱开的情况，需要折叠收纳时只需要轻压锁定片的解锁位，就可以让管段沿槽位转动收回。这种结构的框架还可以根据实际使用需求，在管身预设的安装位上加装面板、挂钩等附属配件，拓展作为工具挂架、物料放置架、临时防护栏等不同用途，适配车间临时工位调整、户外抢修作业支撑、展会模块化搭建等多种场景。相比传统的焊接固定框架，这种可折叠结构的运输成本可以降低六成以上，因为收纳后可以像管材一样成捆堆叠运输，不需要预留框架内部的空置空间，同时因为没有焊接应力集中点，框架的整体抗疲劳性能也更优，反复折叠展开数百次也不会出现结构开裂的问题。在选材上，14ga的薄壁管兼顾了结构强度和自身重量，整根框架的重量控制在单人可以轻松搬运的范围内，不需要借助吊装设备就可以完成转移和安装，非常适合轻量化快速部署的使用需求。
