方形法兰安装带侧耳铝制电气容纳外壳

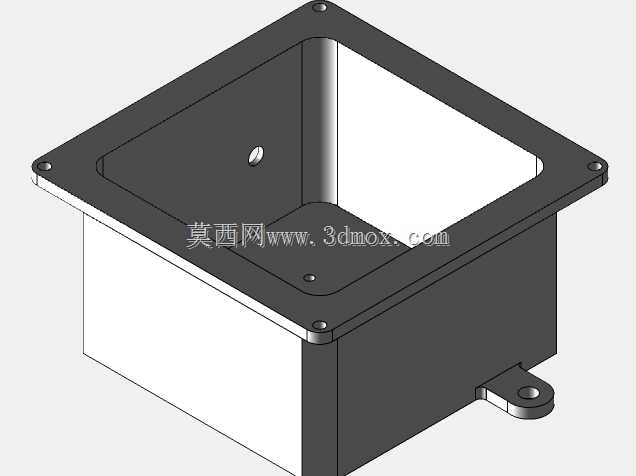

　　这款铝制壳体在低压电气控制回路、小型气动阀岛集成、桌面式小型测控装置的搭建场景中适配性极强，日常做小型设备改造、实验台测控单元搭建时，经常会遇到零散元件排布杂乱、接线外露易被剐蹭的问题，这类一体铣削成型的铝壳刚好能解决这类痛点。从结构设计来看，壳体采用上宽下窄的阶梯式结构，上部法兰边比下部腔体单边外伸一定宽度，法兰上均匀分布4个安装沉孔，安装时可以直接从上方穿入螺丝固定在安装面板或设备机架上，沉孔设计能让螺丝头部完全埋入法兰平面，不会突出表面干涉其他部件排布；腔体侧壁做了等厚处理，既保证了整体结构强度，又能最大化内部可用容纳空间，腔体内部角落做了小圆角过渡，避免应力集中的同时，也方便内置PCB板或元件的排布，不会出现直角角落卡滞元件的问题。

　　壳体侧面延伸出一个带通孔的安装耳，这个结构是为了在垂直安装场景下提供额外的固定点，比如在设备侧壁挂载小型控制模块时，单靠上部法兰的四个点固定，长期受震动可能出现连接松动，侧耳的通孔可以穿入螺丝做辅助固定，大幅提升安装可靠性。壳体内部预留了一个小的定位凸点，对应内置PCB板上的定位孔，装配时可以快速对位，避免PCB板在腔体内移位，同时也能给PCB板和壳体底部留出一定间隙，方便布线，也能避免PCB板直接贴在铝壳底部导致的散热不均或者短路风险。

　　从实际使用的角度，铝材质本身的导热性能远优于塑料壳体，内置的小型电源模块、信号处理板工作时产生的热量可以通过壳体快速散出，不需要额外加装散热片就能满足小功率元件的散热需求；同时铝壳的电磁屏蔽性能也能减少外界电磁信号对内置敏感元件的干扰，在有变频器、伺服驱动器这类强电磁干扰的车间环境里，用这类铝壳容纳信号采集模块，能大幅降低信号传输的误码率。设计时需要重点关注安装边界的尺寸匹配，上部法兰的外轮廓尺寸决定了安装面板上需要预留的开孔大小，下部腔体的深度要匹配内置最高元件的高度，预留出接线和插拔端子的操作空间，侧耳的安装孔中心到法兰边的距离要和安装面的固定孔位对齐，避免出现安装干涉。

　　另外壳体的法兰边平面度有较高要求，安装时配合密封垫可以达到基础的防尘防溅效果，适配车间多粉尘、少量切削液飞溅的使用场景，不需要额外做复杂的密封结构就能满足IP54左右的防护等级，足够应对大部分工业现场的使用需求。在做小型气动控制单元集成时，这类壳体可以容纳小型电磁阀、气路接头转接板以及对应的控制电路板，气路管路可以从壳体侧面预留的开孔穿出，接线从壳体底部的穿线孔引出，整体结构紧凑，安装固定方便，不会出现零散元件排布杂乱的问题，后期维护时只需要拆开上盖就能接触到内部所有元件，检修效率比零散安装的结构高很多。
