杜查多科尔里瓦手持淋浴花洒套装结构设计

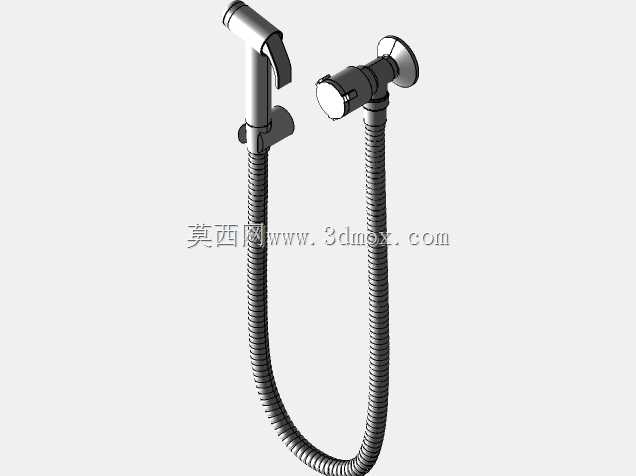

　　这套手持淋浴组件的结构设计，核心围绕卫浴空间内的个人清洁场景展开，适配家庭卫生间、公共淋浴间、酒店客房盥洗区等多种安装环境，作为冷热水供水终端的出水调控部件，承担水流开关、出水形态切换、输水导向的核心功能。从结构组成来看，整套部件包含手持喷淋头、墙面固定支座、金属波纹输水软管三个核心模块，各模块的连接接口均采用通用卫浴标准尺寸设计，可适配市面绝大多数常规冷热水供水阀的出水端口，无需额外定制转接件即可完成装配。

　　手持喷淋头的握持段采用符合人体工学的弧面收腰设计，表面做哑光镀铬处理，既避免长期使用残留水渍影响外观，也能在湿手操作时提供足够的摩擦力，防止滑脱。喷淋头的出水端面排布多组细密出水孔，孔位角度经过调校，出水时可形成覆盖范围适中的伞状水幕，既保证冲洗时的水流覆盖面积，也避免水流压力过高造成体感不适。喷淋头侧面设置的拨杆式开关，可在握持状态下通过拇指直接操作切换水流档位，操作行程控制在15度以内，无需大幅度调整手部姿势即可完成开关与档位切换，适配淋浴过程中盲操作的使用习惯。

　　墙面固定支座采用壁挂式安装结构，底座设置两个沉头安装孔，孔距符合常规卫浴挂件的安装标准，可直接固定在墙面瓷砖或预埋的安装基座上，支座与喷淋头的连接卡位采用弹性卡扣结构，喷淋头卡入后可在水平方向做±30度的角度调整，满足不同身高使用者的喷淋角度需求，插拔力度控制在15N到20N之间，既保证放置时的固定稳定性，也能在取用的时候无需过大拉力即可取出。

　　输水软管采用不锈钢波纹缠绕结构，内层为食品级橡胶输水内管，外层的不锈钢钢带采用螺旋互锁缠绕工艺，可承受1.0MPa以上的静水压力，同时具备任意角度弯曲的能力，弯曲半径最小可到25mm，在使用过程中可随手持喷淋头的移动自由伸缩弯折，不会出现折管堵水的问题。软管两端的连接接头均采用标准G1/2管螺纹，接头内置橡胶密封垫圈，装配时无需额外缠绕生料带即可实现密封，可承受0.8MPa压力下无渗漏，接头与软管的压接部位做了防拉脱结构，可承受100N以上的轴向拉力不会脱落，避免使用过程中软管接头脱落造成喷水事故。

　　从安装边界来看，整套组件安装完成后，墙面支座突出墙面的距离控制在65mm以内，不会过多占用淋浴空间，软管自然下垂状态下的长度为1.5m，可满足站立状态下冲洗全身、低位冲洗卫生间地面等多种使用需求，喷淋头的整体长度控制在180mm，最大直径40mm，握持时的重量控制在150g以内，长时间握持不会产生手部疲劳。整套部件的所有过水部件均采用耐腐蚀材质，可适配冷热水交替的使用环境，长期在4℃到80℃的水温环境下工作不会出现材质老化、密封失效的问题，镀铬表层的盐雾测试时长可达到48小时以上，在潮湿的卫浴环境下长期使用不会出现表层锈蚀、镀层脱落的问题。

　　在结构设计的细节上，各活动连接部位均预留了合理的配合间隙，避免长期使用产生水垢后出现活动卡滞的问题，所有边角位置均做R2以上的圆角处理，没有尖锐棱角，防止使用过程中磕碰划伤。喷淋头的出水孔采用硅胶材质内嵌设计，长期使用产生水垢后，只需用手指轻揉出水孔即可将水垢挤出，无需使用针具等尖锐物件疏通，降低后期维护的难度。固定支座的卡位内部设置了阻尼橡胶垫，喷淋头卡入后不会因为水流冲击产生晃动异响，也能避免金属部件直接接触产生镀层磨损。
