单柄冷热水面盆龙头结构设计方案

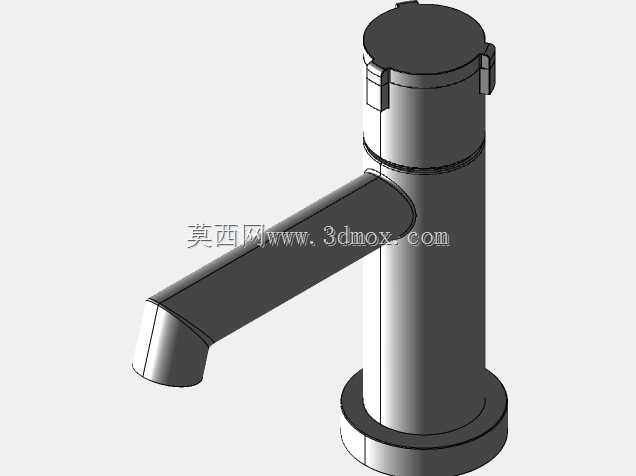

　　日常卫浴场景中，这类单柄面盆龙头是公共盥洗区、家用卫生间台盆的核心出水控制部件，核心作用是完成冷热水的混流调温、出水流量调节，同时适配台盆上方的操作空间，避免使用过程中水花外溅。从结构设计逻辑来看，整体采用立式柱状基座布局，基座底部设置标准进水接口，可直接匹配台盆预留的安装孔位，安装边界适配常规家装与公装的通用台盆开孔尺寸，基座高度控制在台盆上方合理区间，既保证出水嘴下方有足够的手部活动空间，也不会因为过高导致出水落差过大引发溅水。出水嘴采用长条形平直延伸设计，出水端做了收窄的起泡器安装位，内置起泡器可以将出水与空气充分混合，让水流更柔和，减少飞溅，同时出水嘴的延伸长度刚好覆盖台盆的中心落水区域，洗手时水流不会冲到台盆边缘。

　　顶部的单柄操控结构采用侧置拨杆设计？不对，看模型是顶部圆柱的操控？哦不对，模型的操控是顶部的圆柱阀体上的拨杆？哦不对，看模型结构，阀体上部的操控件可以绕水平轴转动调节流量，绕垂直轴转动调节冷热水混合比例，这种单柄操控的设计逻辑是将调温与流量调节集成在同一个操控件上，用户单手就可以完成水温与水量的调整，操作逻辑符合日常使用习惯，不需要双手分别操控冷热水阀门。从安装边界来看，基座底部的固定结构采用螺纹锁紧加密封圈的形式，安装时只需要将基座从台盆上方穿入预留孔，下方用锁紧螺母固定即可，进水端预留两个标准软管接口，分别连接冷热水供水管路，接口尺寸匹配通用卫浴进水软管，不需要额外定制转接件。

　　结构设计上，阀体内部采用陶瓷阀芯结构，陶瓷片的密封性能好，耐磨寿命长，长期使用也不会出现滴漏问题，阀体外壳采用一体化柱状设计，没有多余的棱角与凹槽，日常清洁时只需要擦拭外表面即可，不容易藏污纳垢，符合卫浴产品的易清洁需求。出水嘴与阀体的连接部位做了圆弧过渡处理，既保证结构强度，也避免尖锐棱角磕碰受伤，整体外轮廓的线条简洁流畅，适配现代简约、工业风等多种卫浴装修风格。在实际工程选型中，这类龙头需要匹配台盆的安装孔距，通常单孔安装的台盆开孔直径在32-35mm区间，这款龙头的基座外径刚好适配这个开孔范围，安装后基座与台盆接触面之间加装橡胶密封圈，既可以防止台盆表面积水从安装孔渗漏到下方，也可以避免金属基座与陶瓷台盆硬接触刮伤盆体。

　　出水嘴的高度距离台盆盆面的距离控制在120-150mm区间，这个高度既可以满足成年人洗手、洗脸时的手部活动空间，也不会因为出水落差太大导致水流冲击盆面溅出，出水嘴的水平延伸长度在100mm左右，保证出水点落在台盆的中心区域，使用时不需要刻意将手凑到龙头根部。从结构可靠性角度，阀体的壁厚设计满足日常供水压力的承压要求，常规市政供水压力在0.1-0.6MPa区间，阀体结构可以承受1MPa以上的静压测试，不会出现开裂渗漏问题，操控手柄的转动阻尼设置在合理区间，既不会太松导致误碰改变水温水量，也不会太紧导致操作费力，手柄的转动角度范围做了机械限位，冷热水调节的行程从全冷到全热转动角度在90度左右，流量调节从关闭到最大流量的抬起角度在25度左右，符合人体工程学的操作角度范围。在三维建模过程中，需要重点关注阀芯安装位的尺寸公差，陶瓷阀芯的安装座尺寸必须严格匹配标准阀芯的安装尺寸，否则会出现阀芯装不进去或者密封不严漏水的问题，同时进水接口的螺纹尺寸要符合卫浴管件的标准螺纹规范，保证进水软管可以顺利拧紧密封，出水嘴的内孔流道要做顺滑过渡，避免出现直角台阶导致水流阻力变大，影响出水流量。外表面的建模要注意各个曲面之间的连续性，保证加工后外表面没有明显的拼接棱线，提升产品的外观质感，基座底部的密封圈安装槽尺寸要匹配标准O型圈的线径与外径，保证安装后密封圈有合理的压缩量，实现可靠的静密封。
