Marta号游艇肋骨框架结构三维设计

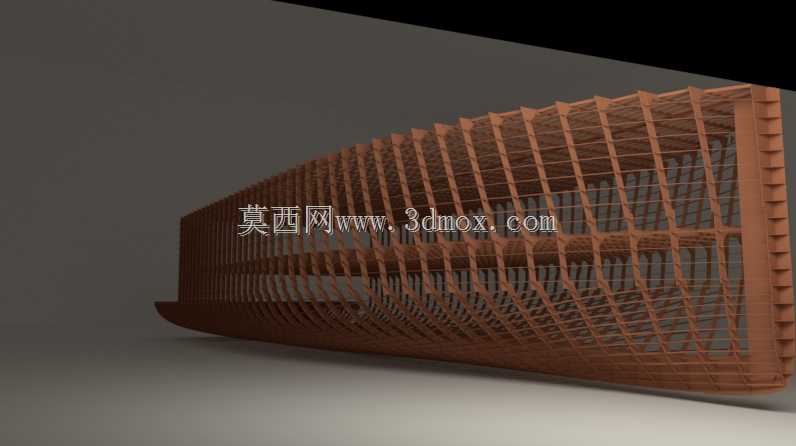

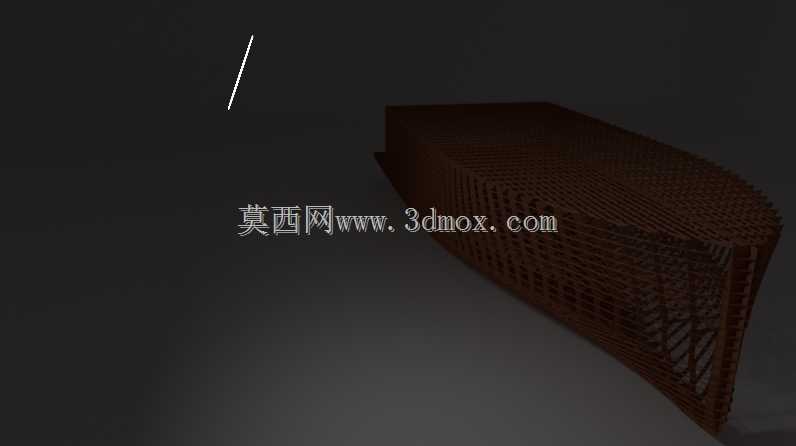

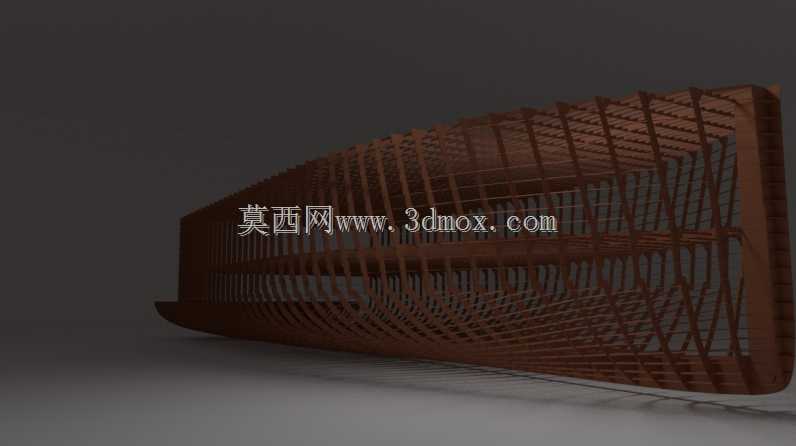

　　在实际船厂建造场景中，这类骨架结构的放样精度直接决定了最终船体的水动力性能，肋骨的弧度偏差如果超过允许范围，会直接导致航行阻力升高、航向稳定性下降，因此建模过程中每一道肋骨的型线都需要和船体型值表严格对应，从船中位置向艏艉两端逐步过渡收窄，保证船底的折角线、舷侧的弧度都能平滑衔接。从安装边界来看，这套骨架的底部预留了龙骨安装的贴合面，每道肋骨的下缘都做了和主龙骨匹配的卡槽结构，安装时可以直接卡接定位后再做焊接或者铆接固定，肋骨上缘则预留了甲板横梁的连接点位，舷侧位置的开孔对应后续舷窗、通海阀件的安装位置，提前在骨架阶段预留好安装位，可以避免后续外板铺设完成后再二次切割破坏结构强度。这套游艇骨架结构模型，核心还原的是中小型私人游艇建造阶段的主船体肋骨支撑体系，在实际船舶制造流程中，这类骨架是整个船体成型的核心基准，所有外板铺设、内部舱室分隔、设备安装定位都要以这套骨架的安装精度为基准。从结构呈现来看，模型完整还原了从船艏到船艉的全段肋骨排布，每一道肋骨的线型都严格贴合游艇的流体力学外轮廓，肋骨之间通过纵向的桁材连接形成整体网格状承力结构，这种结构设计一方面能最大化降低船体自重，另一方面可以在航行过程中均匀分散波浪对船身的冲击载荷，避免局部应力集中导致的结构变形。

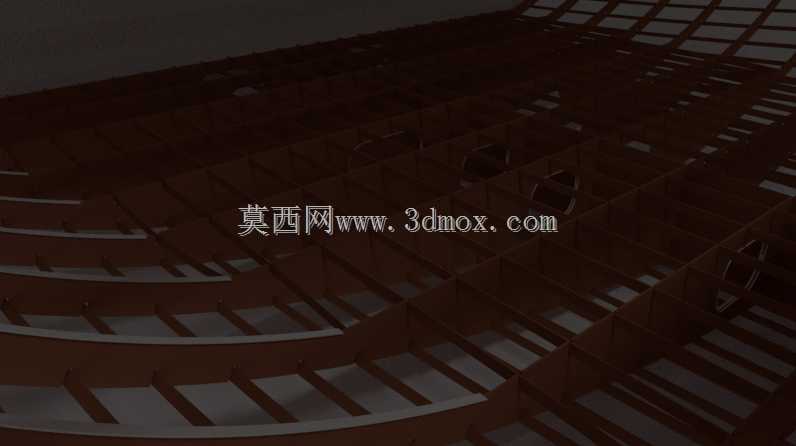

　　不同于钢制大型船舶的骨架设计，这类中小型私人游艇的肋骨间距更密，单根肋骨的截面尺寸更小，整体结构更偏向轻量化设计，在保证结构强度满足近海航行要求的前提下，尽可能降低结构重量来提升航速、降低燃油消耗。模型呈现的是骨架裸态的结构状态，没有覆盖外板和内部装饰，能够清晰看到每一处结构的连接逻辑：横向肋骨承担垂直方向的载荷，纵向桁材把所有肋骨串联成整体，在船艏区域肋骨的弧度变化更剧烈，对应船艏破浪的结构加强需求，该区域的肋骨截面厚度比船中位置高20%左右，用来抵抗航行时船艏受到的波浪拍击力；船艉区域的肋骨则预留了动力系统的安装空间，骨架的排布特意避开了后续主机、传动轴的安装路径，同时在主机安装位置做了局部的结构加强，增加了额外的支撑筋来承载动力系统的重量和运行时的振动载荷。

　　在结构设计思路上，这套骨架采用的是横骨架式结构，这种结构形式在中小型游艇上应用非常广泛，相比纵骨架式结构，横骨架式的施工难度更低，肋骨的加工成型更简单，后期维护更换也更方便，对于长度在20米级的私人游艇来说，横骨架式的结构强度完全可以满足CCS近海航行的规范要求，同时建造成本更低、建造周期更短。建模过程中需要重点控制的是每道肋骨的型线精度，要保证所有肋骨的下缘在同一个基面上，避免后续龙骨安装时出现错位，肋骨上的连接点位要和后续的桁材、横梁完全匹配，安装间隙控制在工程允许的公差范围内，否则后续组装时会出现无法对位的问题。

　　另外在骨架的折角位置，也就是船底和舷侧的过渡区域，每道肋骨都做了圆弧过渡处理，避免应力集中，这个位置是船体受力最复杂的区域，航行时会同时受到波浪的浮力、船体的总纵弯曲应力、局部的冲击载荷，如果结构上存在直角或者尖锐缺口，很容易在长期交变载荷下出现疲劳裂纹，因此圆弧过渡的半径需要根据板材厚度做匹配设计，保证应力能够平滑传递。这套骨架结构除了作为建造施工的基准之外，还可以作为后续有限元分析的基础模型，导入仿真软件后可以模拟不同海况下的结构受力情况，验证肋骨的间距、截面尺寸是否满足强度要求，针对应力偏大的区域可以提前做结构加强，避免建造完成后再做结构修改带来的成本浪费。对于三维建模从业者来说，这类船体骨架模型的建模难点在于肋骨型线的顺滑过渡，不能出现局部的凹凸或者折线，否则后续铺设外板时会出现表面不平整的问题，影响最终船体的外观和水动力性能，建模时需要通过多组型值点拟合出光顺的三维曲线，再通过曲线生成每一根肋骨的实体结构，最后通过布尔运算或者装配约束把所有结构件组装成整体，同时要校验每一个连接位置的干涉情况，保证所有构件之间没有重叠或者间隙过大的问题。
