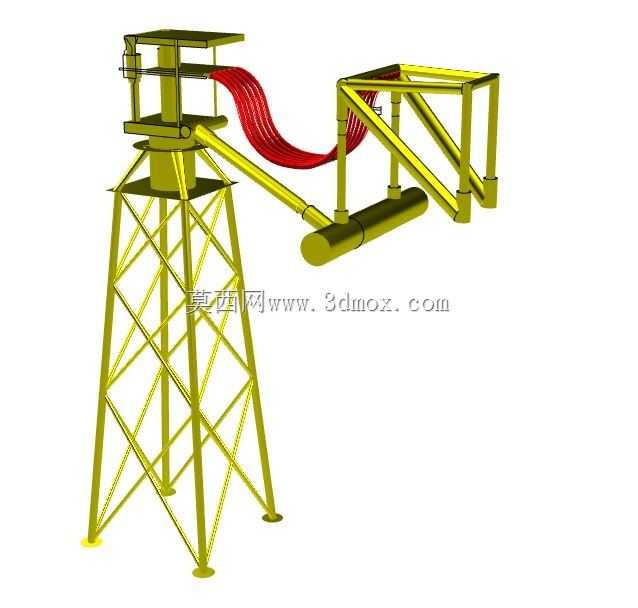

海上石油塔轭结构三维设计方案

　　在海上浮式石油开采平台的系泊系统中，塔轭是连接浮式生产储油卸油装置与水下立管、固定塔架的核心受力构件，同时承担着立管系统压力调节、载荷缓冲的关键作用，其结构设计的合理性直接决定了整套系泊系统在复杂海况下的运行可靠性。不同于陆地管线的减压构件，海上石油塔轭需要同时承受海浪周期性冲击、潮汐水位变化带来的位移载荷、平台漂移产生的拉压复合力，还要兼顾内部输送介质的压力波动调节需求，因此在结构建模阶段需要充分考虑多工况下的受力边界。

　　从实际功能来看，该塔轭集成了减压导流、载荷传递、位移补偿三个核心功能：内部流道采用渐扩式腔体设计，能够将立管输送上来的高压油气介质进行逐级降压，避免高压流体直接冲击平台端的处理设备造成密封件损坏；外部的轭式臂架结构采用对称式三角受力布局，三个连接端点分别对应水下立管顶端、平台系泊铰点、横向缓冲阻尼器安装位，能够将海浪带来的横向冲击力均匀分散到各个受力节点，避免局部应力集中导致的结构疲劳。

　　设计过程中首先要明确安装边界条件：塔轭底部与立管顶端的连接法兰采用标准海洋工程法兰规格，安装时需要预留至少300mm的轴向调整间隙，用于补偿立管安装时的垂直度误差；两侧臂架的铰点安装孔同轴度公差需要控制在0.2mm以内，否则会导致系泊销轴安装后出现卡滞，无法正常随平台漂移进行角度调整；整体结构的最大外轮廓尺寸需要满足平台侧系泊点的安装空间要求，避免在平台大幅横摇时与周边的管线、走道结构发生碰撞。

　　结构细节上，塔轭的主体承压腔体采用铸钢一体成型后做局部机加工的工艺方案，建模时需要在腔体内部的转角位置设置不小于R15的圆角过渡，避免高压流体长期冲刷造成的冲蚀磨损，同时也能降低结构内部的应力集中系数；臂架与主体腔体的连接位置设置了加厚的加强筋板，筋板的布局方向与主受力方向保持一致，能够在不额外增加过多结构重量的前提下提升连接位置的抗疲劳强度；所有外露的连接面都预留了密封件安装槽，适配海洋环境下的耐腐密封件，防止海水渗入结构缝隙造成腐蚀。

　　在实际选型应用中，设计人员需要根据作业海域的百年一遇最大浪高、平台最大漂移量、输送介质的工作压力三个核心参数调整塔轭的具体尺寸：对于浪高超过10m的恶劣海况作业区域，需要适当加长两侧臂架的长度，增大位移补偿的行程范围；对于输送介质压力超过10MPa的高压油气田，需要加厚承压腔体的壁厚，同时优化内部流道的减压级数，避免单级减压幅度过大造成的流道气蚀。建模阶段还需要充分考虑维护便利性，在腔体顶部预留了检修口结构，无需整体拆卸塔轭即可完成内部流道的冲蚀检查与密封件更换，大幅降低海上运维的作业难度与成本。

　　不同于普通的陆地减压阀门构件，海上塔轭的所有外露结构都需要做防腐处理设计，建模时在结构表面预留了防腐涂层的厚度余量，避免后续喷涂防腐层后导致安装配合尺寸超差；铰接位置的销轴套采用自润滑材料设计，建模时需要预留衬套的安装间隙，确保在海水浸泡的环境下依然能够保持转动灵活性，不会出现锈蚀卡滞的问题。整个结构的重量分布经过重心校核，重心位置与底部立管的轴线重合度偏差控制在5mm以内，避免安装后因为重心偏移对立管产生额外的弯曲载荷，影响立管的长期使用寿命。
