钢闸门用90度锁定不锈钢手动挡块铰链

　　这款带90度手动挡块的不锈钢铰链，核心应用场景集中在水利工程、市政给排水、工业流体输送管线的钢闸门启闭配套环节，是钢闸门实现启闭位置锁定、维持闸板开合角度的核心铰接承载部件。在实际工程应用中，钢闸门作为管线截流、流量调节的关键截流构件，日常运行需要在全开、全关两个核心工位保持稳定姿态，若仅依靠启闭机的自锁结构维持位置，长期受水流冲击、闸板自重载荷作用，极易出现启闭机传动间隙累积、闸板移位的问题，轻则出现密封面渗漏、流量控制精度下降，重则引发闸板坠落、管线超压等运行故障，这款带锁定功能的铰链，正是为解决这类工位保持问题设计的配套铰接构件。

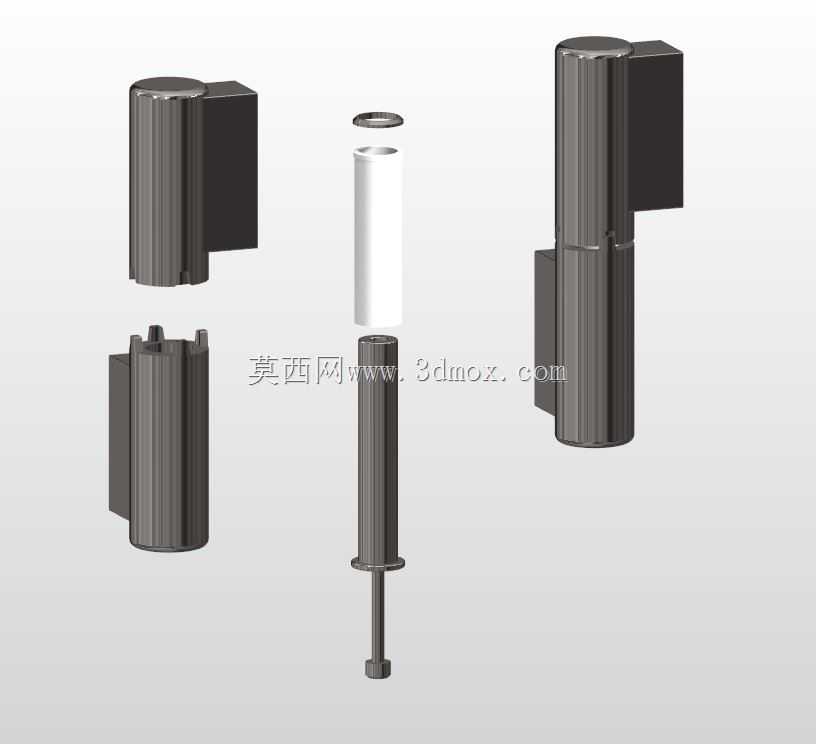

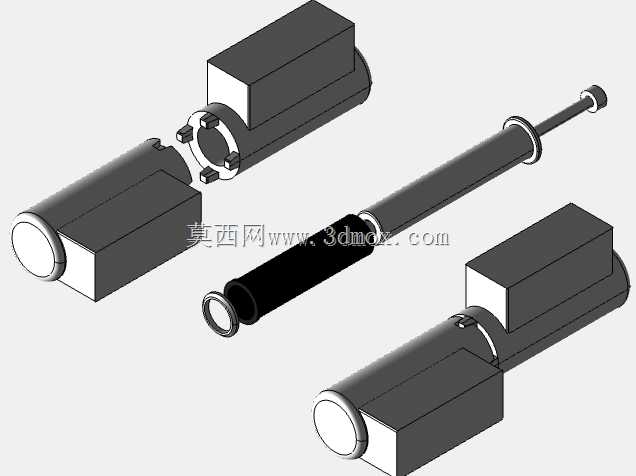

　　从功能特性来看，该铰链采用分体式装配结构，主体承载部件全部采用不锈钢材质加工，可适应水下、潮湿、弱腐蚀等复杂工况的长期使用需求，不会出现常规碳钢铰链长期浸水后的锈蚀卡滞问题。铰链的转动副配合间隙经过严格控制，既可以保证闸板绕铰接轴顺畅转动，又能将径向晃动量控制在0.1mm以内，避免闸板开合过程中出现偏磨、密封面错位的问题。集成的90度手动挡块结构，无需额外配置插销、锁扣等独立锁定零件，当闸板转动至全开或全关位置时，挡块会自动卡入对应限位槽，配合手动锁紧销即可完成位置锁定，操作时无需额外工具，现场运维人员徒手即可完成锁定与解锁操作，大幅降低了现场运维的操作复杂度。

　　在设计思路上，这款铰链完全围绕钢闸门的实际载荷工况展开，首先是承载能力的匹配，铰链的铰接轴采用变截面设计，轴身与轴套的接触长度按照闸板最大自重载荷的1.5倍安全系数设计，可承受长期交变载荷作用下的疲劳磨损，不会出现轴颈断裂、轴套变形的问题。其次是安装适配性的考虑，铰链的两个安装基座分别设置了腰型安装孔，可补偿现场安装时的焊接误差、土建基础施工误差，安装时无需对基座进行二次打磨修配，即可完成精准对位。挡块的锁定位置经过反复校核，当闸板处于全关位置时，挡块的受力面与闸板重力方向垂直，可将闸板的自重载荷直接传递到预埋基础上，无需启闭机额外承受闸板的静态载荷；当闸板处于全开位置时，挡块可抵消水流冲击带来的反向力矩，避免闸板在水流扰动下出现非正常闭合。

　　从外形尺寸与安装边界来看，该铰链的主体回转直径适配常规中小型钢闸门的侧边安装空间，安装基座的厚度与钢闸门侧边肋板的厚度匹配，焊接安装时不会出现突出肋板过多、与周边密封构件干涉的问题。铰接轴的轴向长度预留了足够的热胀冷缩补偿量，在-20℃到60℃的工况温度范围内，不会因为材料热胀冷缩出现转动卡滞的问题。铰链的分体式结构设计，也方便后期运维时的易损件更换，当轴套出现磨损超差时，无需拆卸整个铰链基座，仅需抽出铰接轴更换耐磨轴套即可完成维护，大幅降低了后期运维的成本与工作量。在实际选型匹配时，仅需要根据闸板的自重、最大水流冲击载荷确认铰链的承载余量，即可直接选用，无需额外进行定制化的结构修改，适配性较强。
