十字滑块式联轴器精密结构三维设计

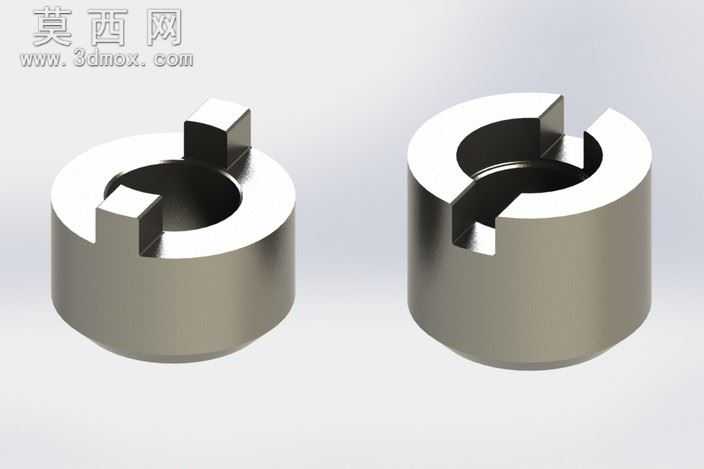

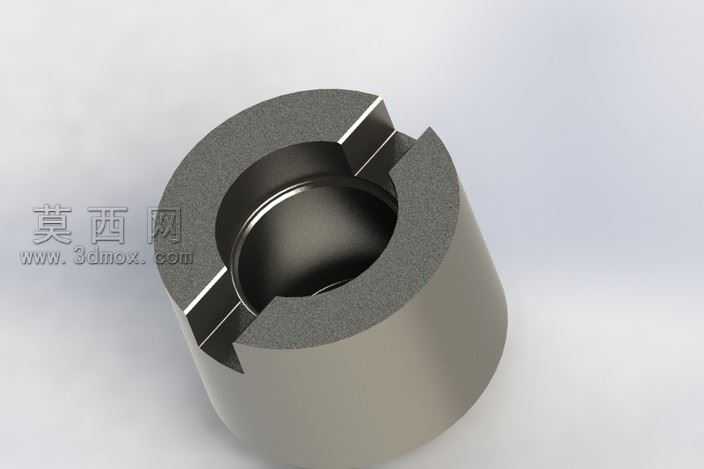

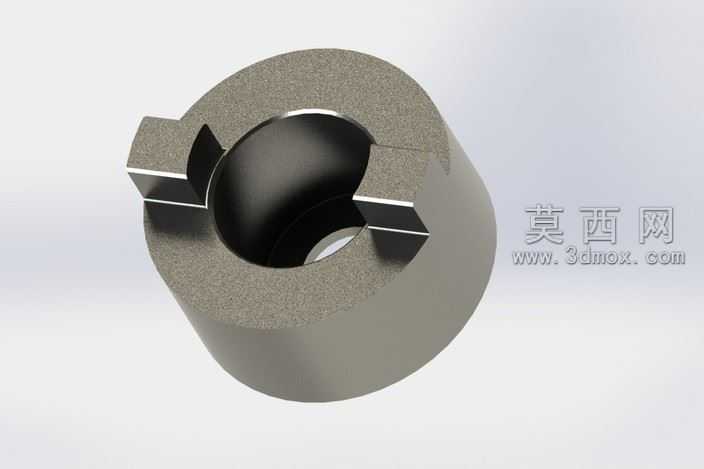

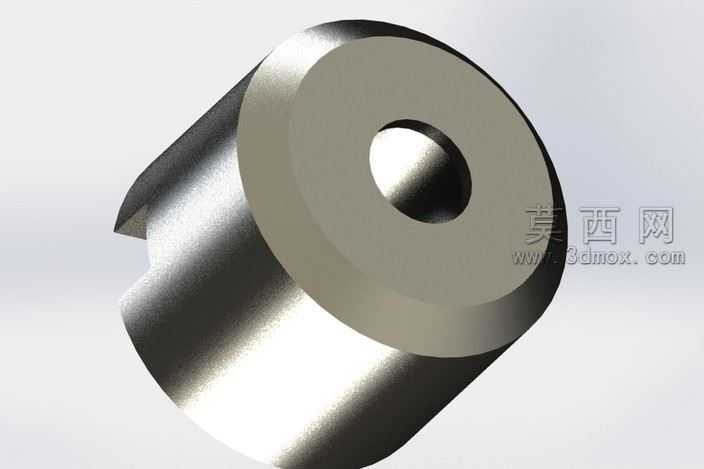

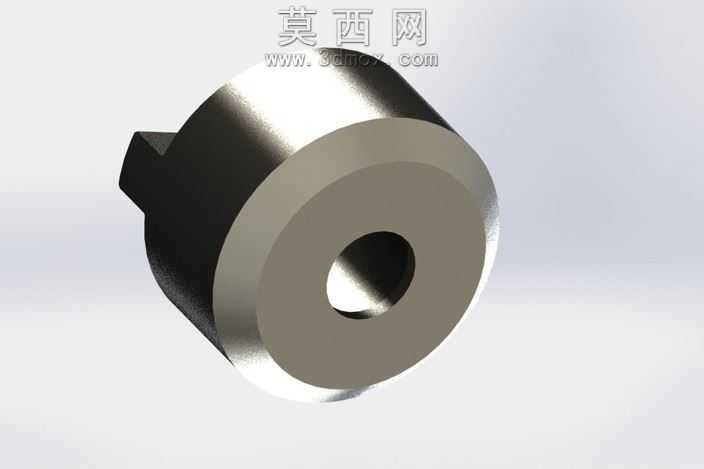

本作品为十字滑块式联轴器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程参数化搭建，首先基于机械设计手册中十字滑块联轴器的标准尺寸规范，分别完成两个半联轴节与中间滑块的草图绘制，对同轴定位孔、端面凸榫、滑槽结构进行全约束定义，确保各配合尺寸的公差符合传动件的装配要求。建模过程中对半联轴节的外圆柱面、内孔倒角、凸榫工作面做了精确的特征拉伸与切除处理，中间滑块的十字凸台结构采用对称建模方式，保证两侧凸台的垂直度与平行度误差控制在设计允许范围内，所有锐边均做了倒圆角处理，还原实际加工中的工艺细节。材质渲染阶段选用金属磨砂不锈钢材质，调整材质的粗糙度、金属度与环境反射参数，模拟真实金属零件的表面质感，添加柔和的工作室环境光，通过多角度打光凸显零件的结构轮廓与曲面细节，渲染输出的效果图清晰展现了联轴器的装配关系与结构特征。结构设计上，该联轴器属于可移式刚性联轴器，通过中间滑块在两半联轴节的滑槽内滑动，补偿两轴间的径向偏移与少量角偏移，适用于转速不高、载荷平稳的轴系传动场景，建模时严格还原了其无弹性元件、依靠机械咬合传递扭矩的结构特性，装配体中添加了正确的配合约束，可实现动态的滑动补偿模拟，直观展示其工作原理。设计过程中充分考虑了零件的加工工艺性，所有结构均采用常规机加工即可实现，无特殊工艺要求，参数化模型支持尺寸快速修改，可适配不同轴径、不同扭矩需求的传动场景，为后续的工程图生成、有限元分析、实际加工提供了精准的三维模型基础。
