焊接焊笔清洁座三维结构设计

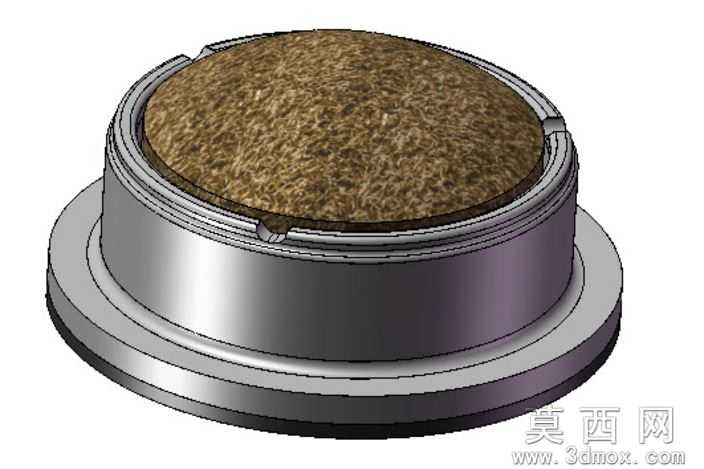

本模型为焊接作业场景下使用的焊笔清洁座，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各部件的装配间隙、配合公差做了精准还原，可直接用于装配验证与生产参考。模型整体分为上下两个核心结构单元，下部为金属材质的承托底座，建模时采用回转体特征叠加法兰边结构，底座外壁做了阶梯式分层设计，既保证放置时的结构稳定性，也通过多段圆弧过渡优化了金属件的加工工艺性，底座表面赋予磨砂金属材质，还原了铝合金或不锈钢机加工后的哑光金属质感，边缘处做了微小倒角处理，避免使用过程中划伤操作人员。上部为清洁耗材容纳腔，腔体与底座采用螺纹旋合结构，建模时还原了完整的螺纹牙型特征，可实现腔体的便捷拆卸，方便后续更换内部的清洁耗材；腔体内填充的耐高温清洁纤维采用颗粒化纹理建模，还原了金属清洁球或耐高温清洁棉的粗糙多孔质感，这类材质可在焊笔头部氧化层清理过程中，通过摩擦去除焊嘴表面的焊渣与氧化层，同时不会损伤焊嘴的镀锡层。腔体顶部设计有三个对称分布的卡扣凸台，可搭配防尘盖使用，避免清洁耗材在闲置过程中落灰沾染杂质，影响清洁效果。整体设计围绕焊接工位的实际使用需求展开，结构紧凑小巧，可放置在焊台旁的任意空闲工位区域，底座的配重结构经过优化，清洁焊笔时不会出现侧翻移位的问题，各部件的拆分结构完全符合实际产品的装配逻辑，材质区分清晰，渲染时采用工作室柔光环境，突出金属底座的冷调质感与内部清洁耗材的粗糙纹理对比，完整还原了实物的视觉效果与结构特征，可用于焊接工位器具的方案展示、生产开模参考以及焊台配套产品的设计迭代。
