原创螺旋流线型金属轮圈结构设计

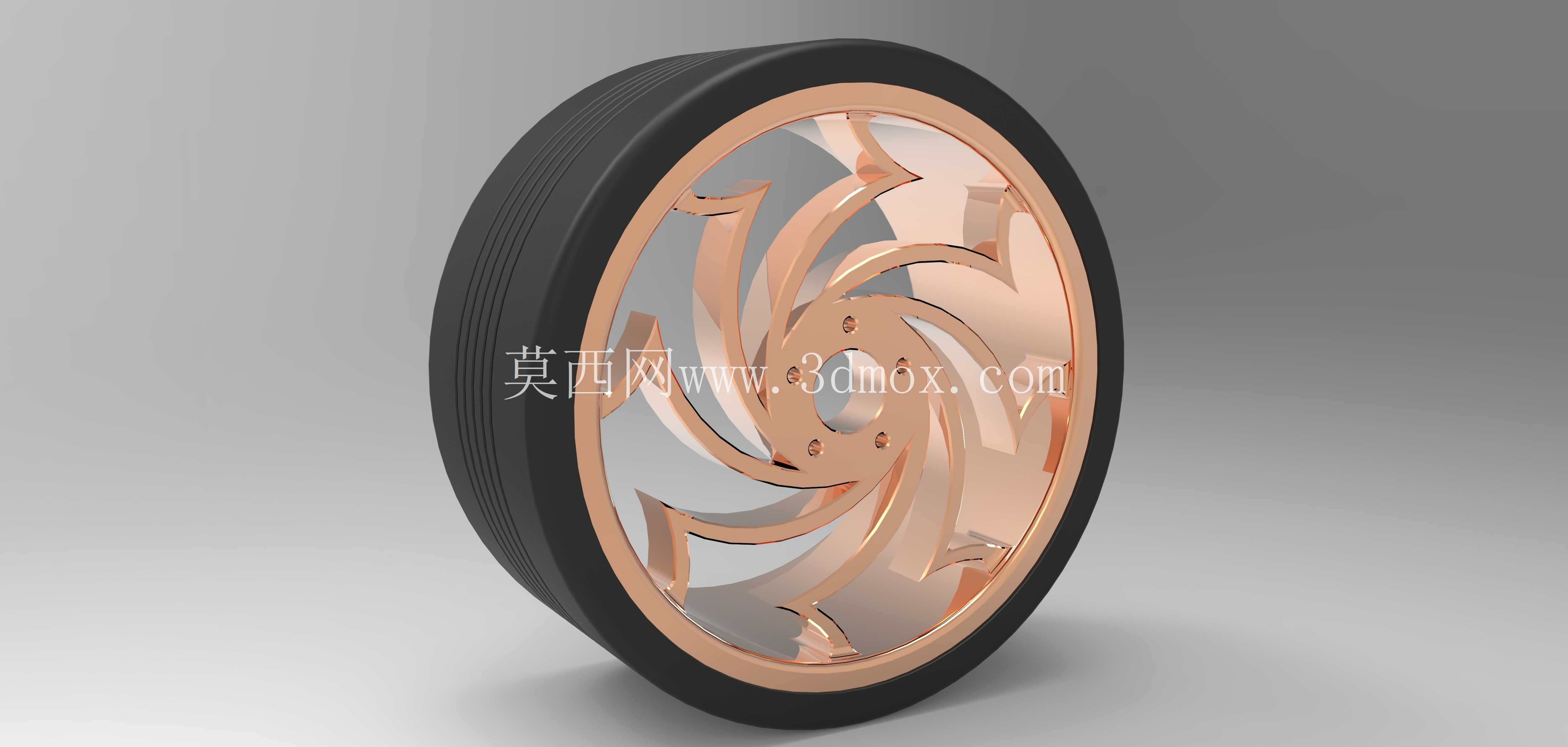

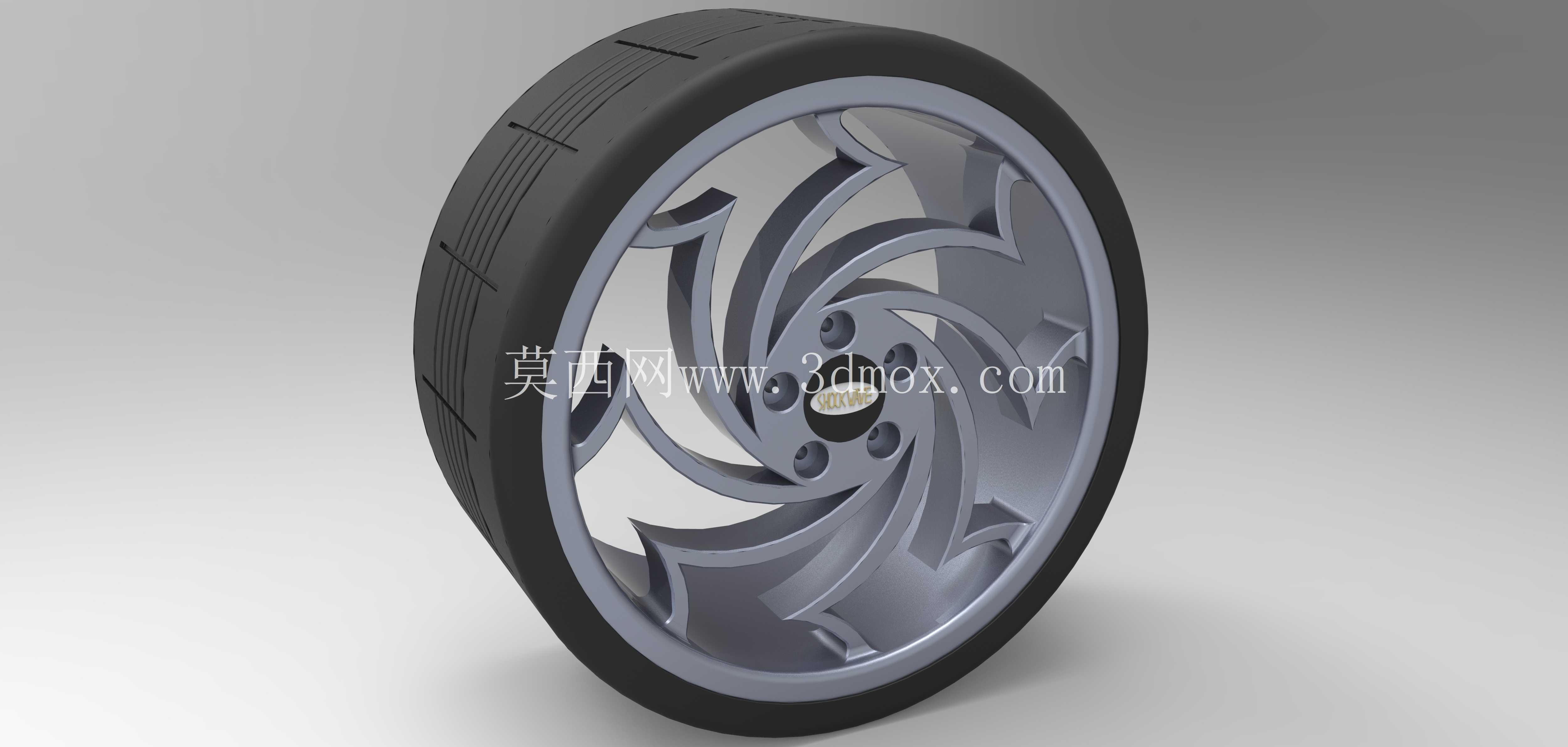

　　这款轮圈结构的设计，最初是从轮式行走机构的轻量化与视觉辨识度双向需求切入的，日常接触的量产轮圈大多采用辐条均分的对称结构，虽然受力均衡但造型同质化严重，在改装轮圈、展示类行走装置、小型专用代步设备的应用场景里，很难兼顾结构强度与独特的视觉识别性。设计初期先确定了轮圈的安装边界，轮辋部分保留标准环形安装基面，适配常规尺寸的充气轮胎安装，胎圈座的角度、轮缘的高度都沿用通用轮辋的尺寸规范，不需要额外定制配套轮胎，能直接匹配现有常用规格的轮胎组件，降低实际装配的适配成本。

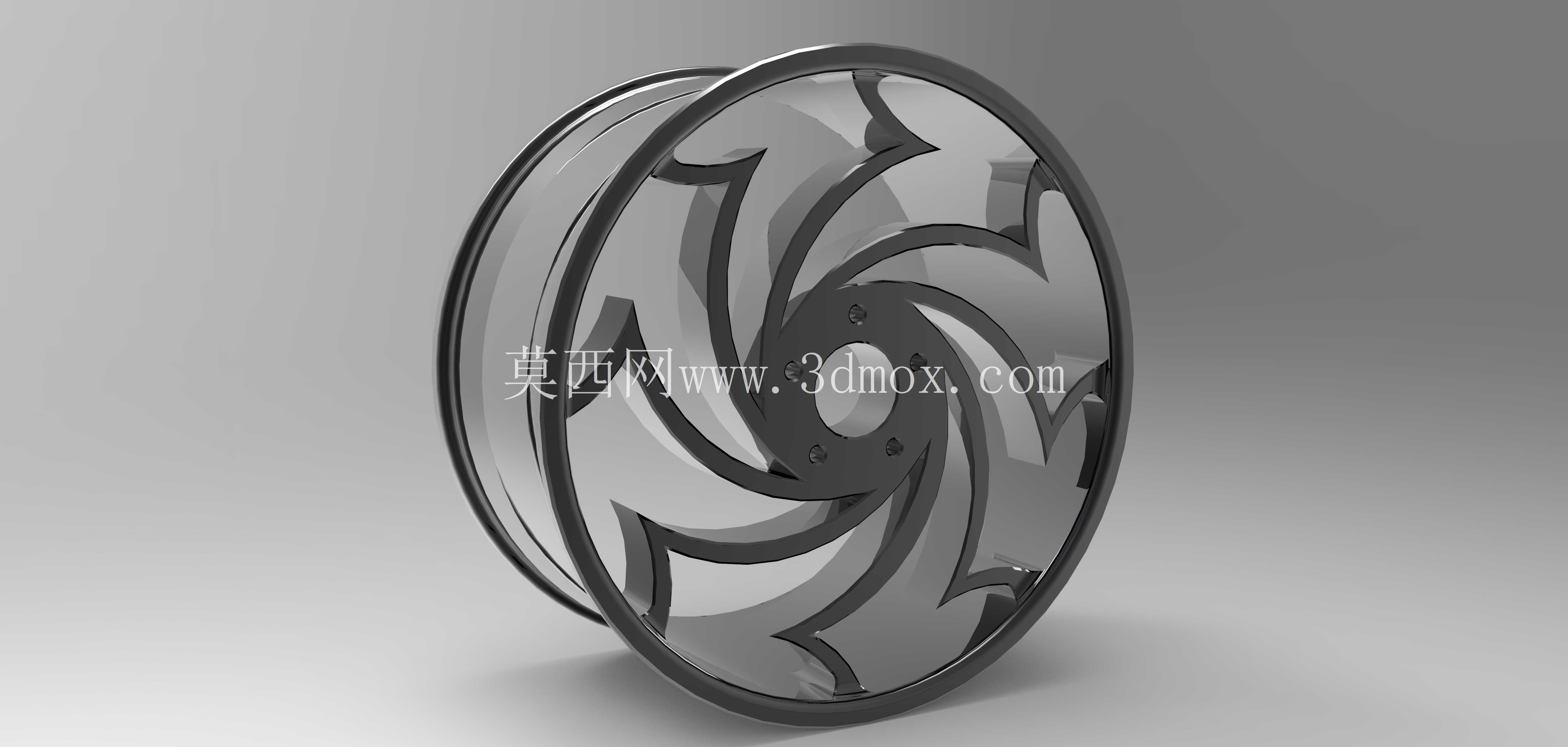

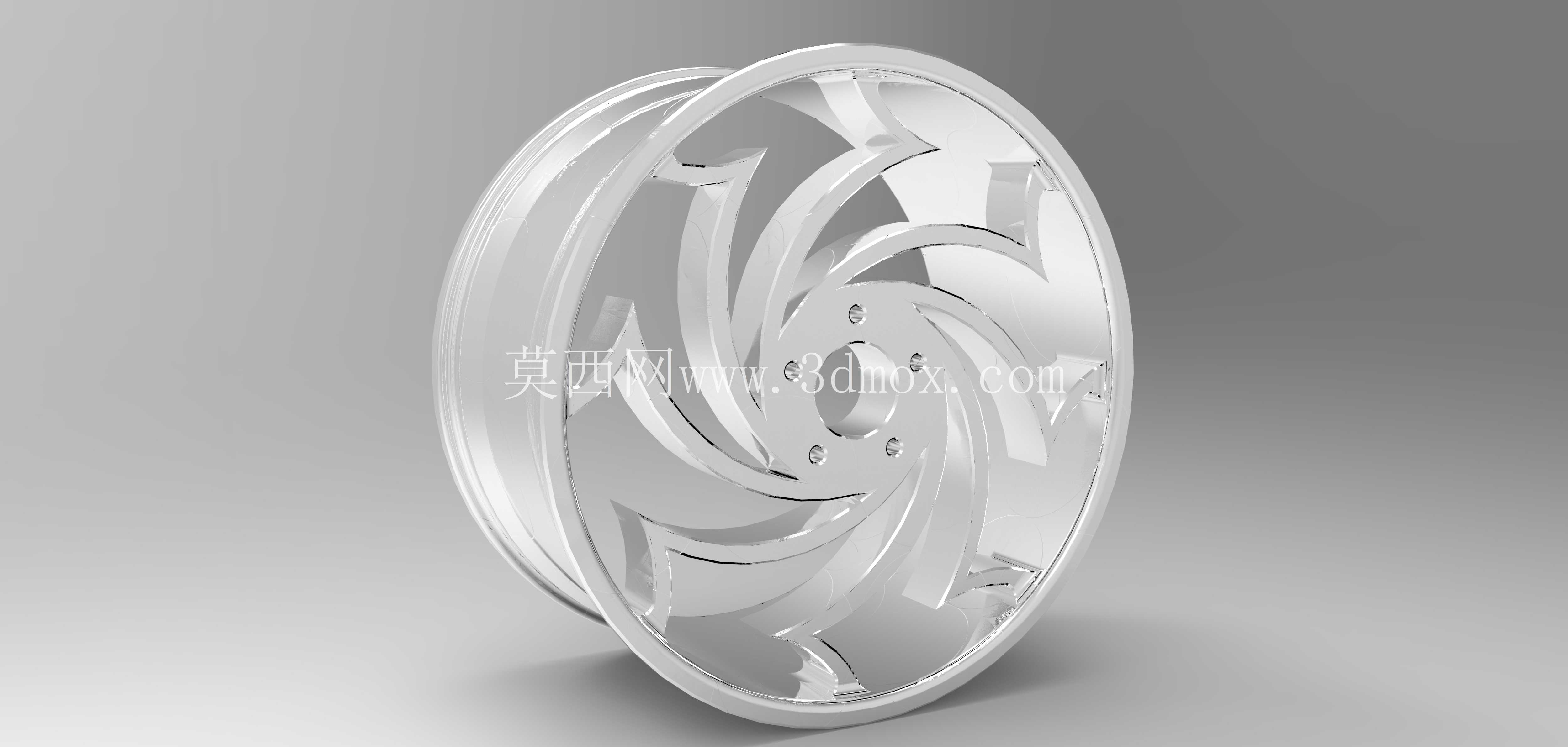

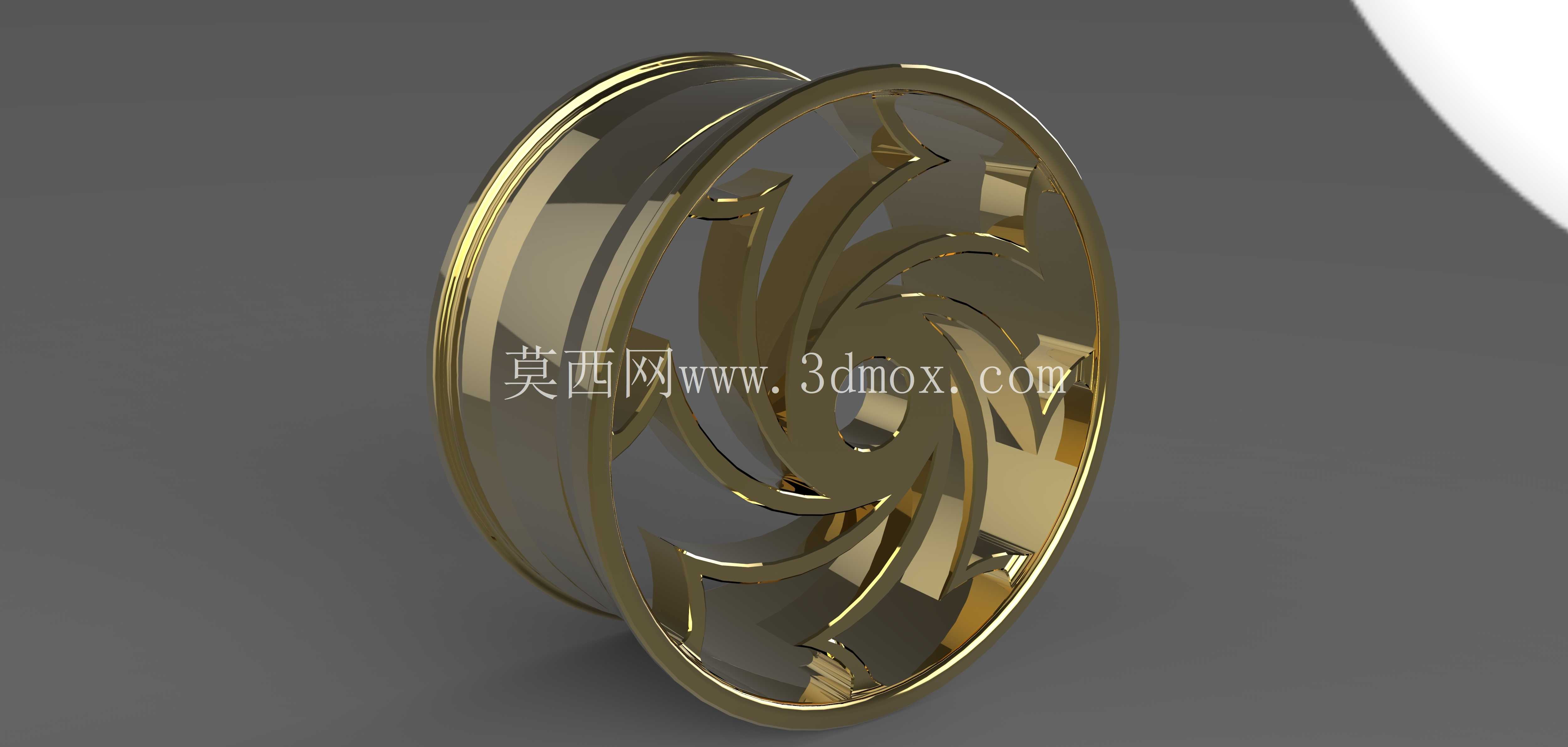

　　中间的支撑结构没有采用传统的直辐条设计，而是用连续的螺旋曲面作为辐板支撑，每一段螺旋筋条从轮辋内侧平滑过渡到中心安装座，曲面的走向顺着轮圈旋转的切线方向延伸，这种结构在轮圈承受径向载荷的时候，力的传递路径是顺着曲面连续分散的，不会像直辐条那样在辐条与轮辋、中心座的连接位置出现明显的应力集中点。在做结构排布的时候，特意调整了螺旋筋条的厚度分布，靠近中心安装座的位置筋条厚度更大，因为中心区域是轮圈与轮毂轴连接的核心受力区，螺栓锁紧的预紧力、行驶过程中传递的扭矩都集中在这个区域，加厚的筋条能提升整体的抗扭刚度；靠近轮辋的位置筋条适当做薄，在保证支撑强度的前提下降低整体重量，减少旋转过程中的转动惯量，对于行走机构来说，更低的转动惯量能提升启停响应速度，也能降低驱动端的动力损耗。

　　螺旋结构的间隙部分做了平滑的圆弧过渡，没有尖锐的棱角，一方面是避免应力集中导致的结构疲劳，另一方面在实际使用中，这种平滑曲面不容易积存泥水、砂石，日常清理维护更方便，也不会因为杂物卡入缝隙造成动平衡失衡。中心安装座预留了标准的螺栓孔位分布，能适配常规的轮毂轴连接尺寸，安装面做了平整的精加工基准面，保证装配后轮圈的端面跳动量控制在通用轮圈的允许公差范围内，不会出现行驶抖动的问题。轮辋的外侧边缘做了加厚的凸缘结构，能在轮胎受到侧向冲击的时候提供足够的支撑力，避免轮胎脱圈，凸缘的过渡位置同样采用圆弧倒角，减少应力集中的同时也能避免安装轮胎时刮伤胎圈。

　　在结构验证的思路里，这种螺旋辐板的结构除了常规的径向载荷承受能力，在承受侧向力的时候，连续的曲面结构能比离散的直辐条提供更好的侧向刚度，在转向过程中轮圈的形变更小，能提升行走过程的操控稳定性。另外这种连续螺旋的造型，在轮圈旋转的时候会形成独特的动态视觉效果，适合用在定制改装车辆、展示类智能移动设备、主题游乐设施的行走机构上，不需要额外加装装饰盖就能有足够的辨识度。设计过程中特意控制了整体的壁厚均匀性，不管是采用金属铸造还是机加工成型，都不会出现壁厚突变导致的成型缺陷，后续如果要做轻量化处理，也可以在筋条的非受力区域做等强度的减重槽设计，不会破坏整体的力传递路径。轮圈的轴向宽度也遵循通用轮圈的尺寸规范，安装后不会超出车体的原有边界，不需要对车体的轮拱、悬挂结构做额外的改装调整，适配性更强。
