转向节接头装配结构三维设计

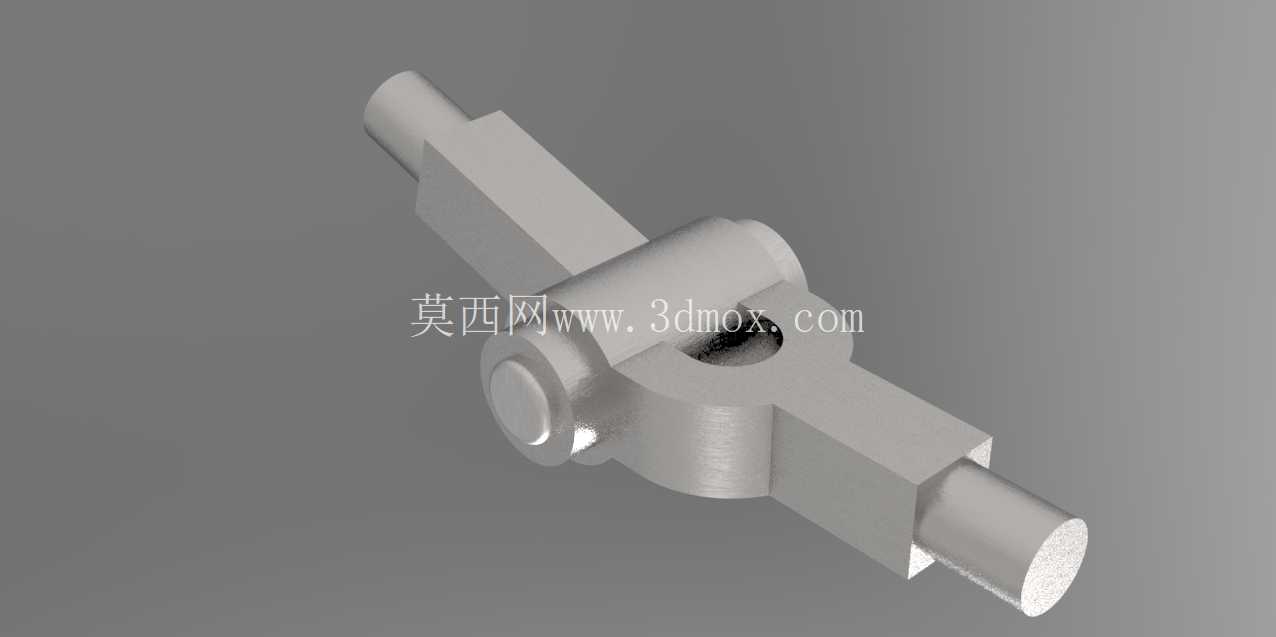

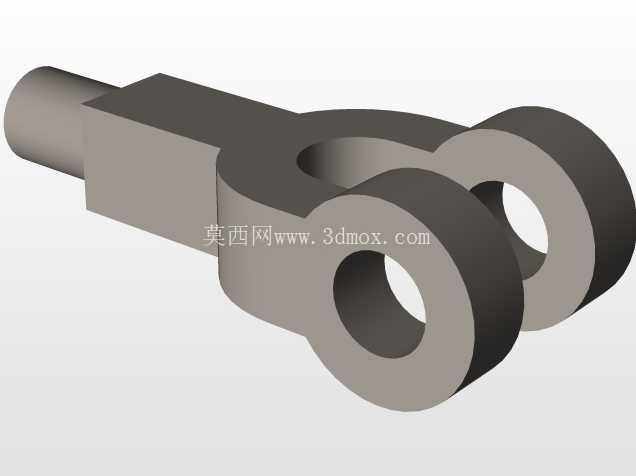

　　在商用车转向系统、小型工程机械铰接传动机构的设计迭代中，转向节接头是承担转向力传递、铰接角度补偿的核心受力零件，这类零件的装配合理性直接决定整套转向机构的动作平顺性与疲劳寿命，很多现场出现的转向卡滞、铰接位松旷问题，追根溯源都是装配阶段的配合尺寸、零件干涉校验不到位导致的。这套装配结构的设计，首先围绕实际工况的受力边界展开：接头主体采用对称式叉形耳座结构，中间预留的销轴安装孔与两端的轴段保持同轴度公差在0.02mm以内，避免装配后出现转动别劲的问题；两端伸出的轴段分别适配转向拉杆与节臂的安装位，轴段上设计的环形卡槽用于安装轴用挡圈，限制铰接衬套的轴向窜动，衬套采用铜基粉末冶金材质，预留0.1-0.15mm的配合间隙，既保证转动灵活性，又能在长期交变载荷下减少磨损量。

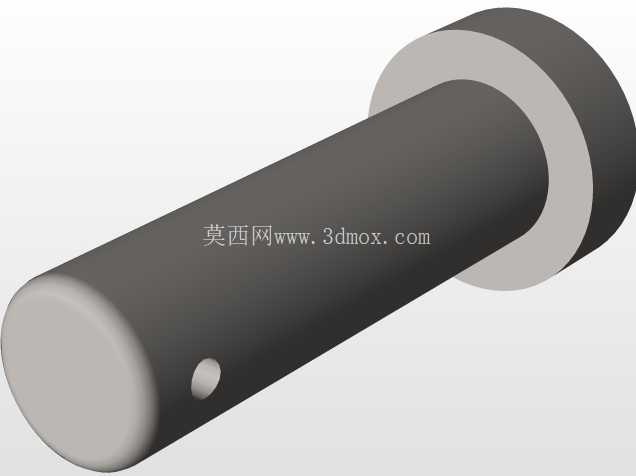

　　从安装边界来看，整套装配体的最大径向尺寸集中在叉形耳座位置，轴向总长度适配常规轻型转向机构的安装空间，不需要对周边的车架、拉杆固定位做额外改造就能直接适配替换；耳座内侧的接触面做了0.5mm的倒角处理，避免装配时衬套压入过程中出现切边问题，同时在销轴穿入端设计了1:10的导入锥度，现场装配时不需要额外修配就能顺利完成销轴压装，减少一线装配的工时消耗。设计过程中优先校验了全转向角度下的零件干涉情况：当转向角达到最大设计值35度时，叉形耳座与连接臂的最小间隙保持在2mm以上，不会出现运动过程中的硬摩擦；销轴与耳座孔采用H7/k6的过渡配合，既保证连接刚性，又方便后期维护时的拆卸更换，衬套与连接臂的安装孔采用H8/p7的过盈配合，避免车辆行驶过程中衬套随轴转动出现异常磨损。

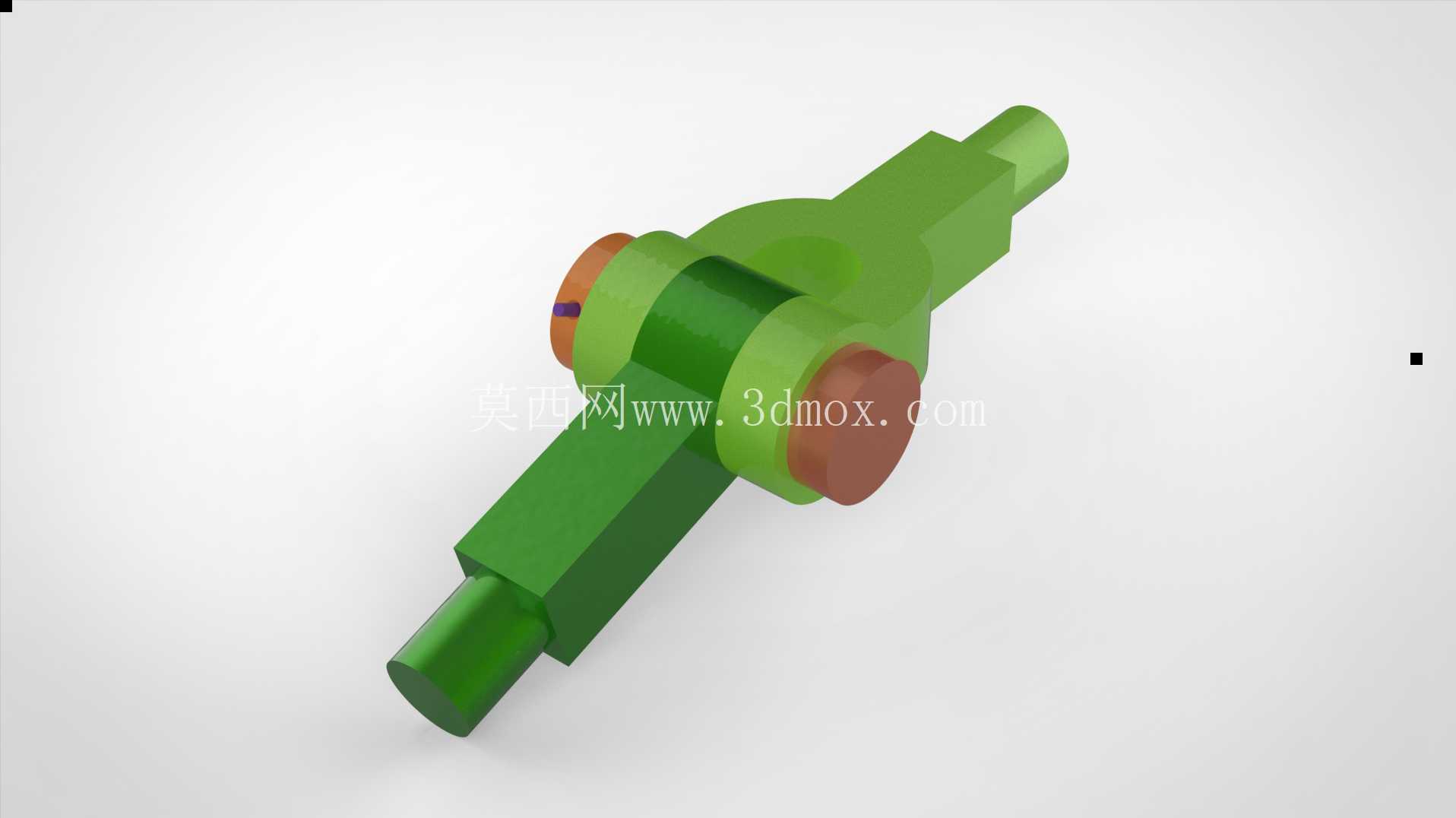

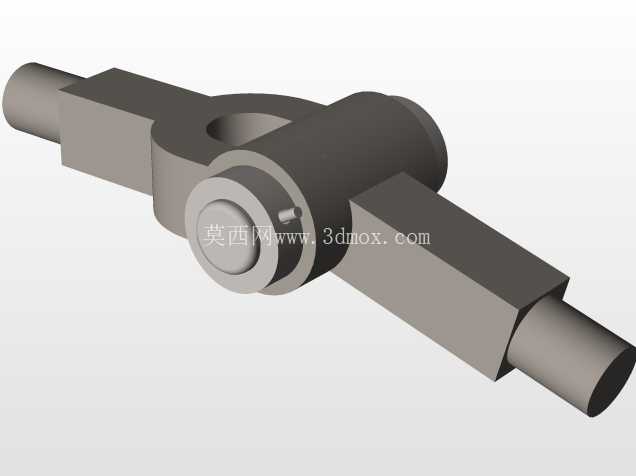

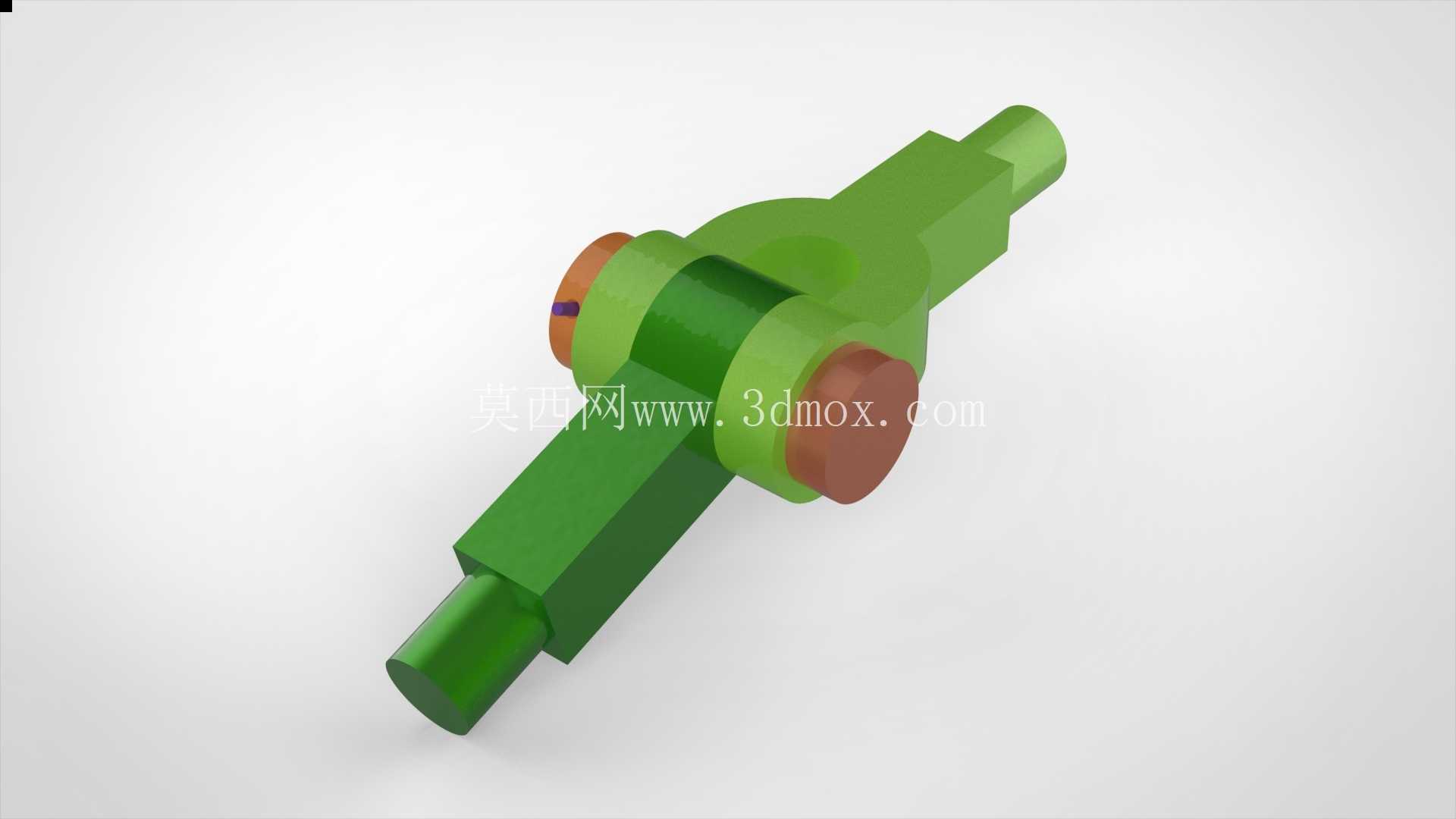

　　这类接头结构除了应用在车辆转向系统，在小型自动化设备的铰接传动位、农用机械的操纵连杆机构中也有广泛适配场景，设计时特意将耳座的厚度、轴段直径做了参数化关联，设计人员只需要调整核心参数就能快速生成适配不同载荷等级的接头结构，不需要重新从零开始绘制零件与装配关系。在装配逻辑上，整套结构遵循从内到外的装配顺序：先将铜衬套压入两侧耳座的安装孔，保证衬套端面与耳座外端面齐平，再将连接臂的铰接端放入两个耳座中间对齐孔位，穿入销轴后在两端装入挡圈限位，最后在销轴的注油孔内注入润滑脂，保证铰接位的长期润滑效果；整个装配过程不需要专用工装，常规的压套工具、卡簧钳就能完成全部操作，后期维护时只需要拆下挡圈就能打出销轴更换磨损的衬套，大幅降低运维成本。

　　从受力特性来看，接头的叉形耳座根部做了R3的圆角过渡，避免应力集中导致的疲劳断裂，经过载荷校核，在承受3倍额定转向力的冲击载荷下，耳座根部的最大应力低于材料屈服强度的60%，满足工程机械、商用车辆的可靠性要求；轴段表面设计的粗糙度要求为Ra1.6，减少与密封件的摩擦损耗，避免泥沙进入铰接位加剧磨损。
