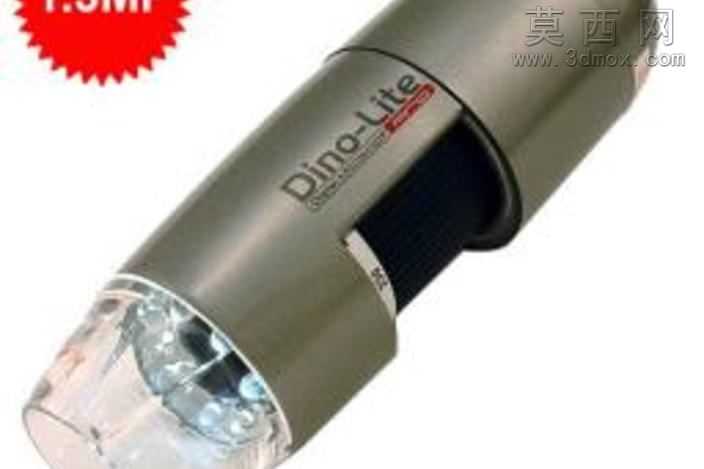

Dino-Lite半径测量USB相机三维结构设计

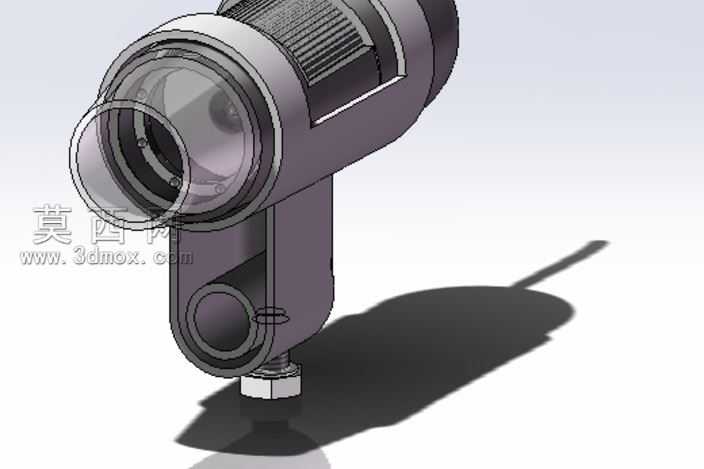

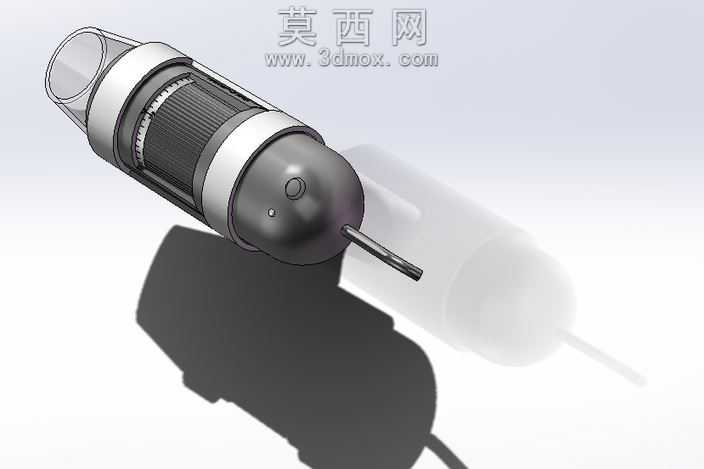

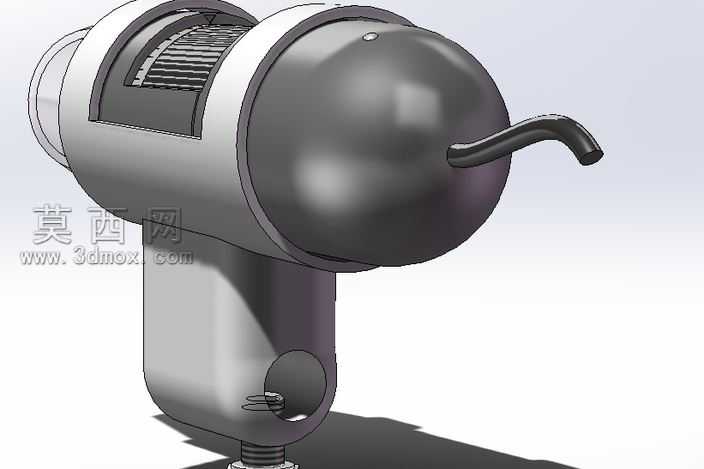

本作品为Dino-Lite半径测量USB相机的三维结构设计，整体采用SolidWorks软件完成全参数化建模，通过自顶向下的设计思路完成各零部件的配合与装配，确保各结构件之间的干涉量控制在合理范围内。建模过程中首先完成主体外壳的曲面构建，针对手持握持区域做了符合人体工学的弧度处理，外壳分为上下两部分通过卡扣与螺丝实现紧固，表面做了哑光磨砂质感的材质赋予，还原实物的防滑握持体验。前端光学镜头区域做了阶梯式的嵌套结构，预留了镜片安装位与调焦环的活动空间，镜头外侧的保护罩采用半透明PC材质渲染，模拟真实产品的透光效果。机身侧面的弯管结构为线缆出线端，建模时采用扫掠命令完成弯管的曲面成型，内部预留了线缆走线的空腔，弯管与机身主体的衔接处做了圆角过渡处理，避免应力集中。机身下部的支撑底座采用螺纹连接结构，可实现设备的立式放置，底座表面做了防滑纹理的细节刻画，提升放置时的稳定性。内部结构方面，预留了图像传感器PCB板的安装槽位、按键的装配位以及电池仓的空间，各结构件的壁厚均匀控制在2mm左右，符合注塑成型的工艺要求。渲染阶段采用白模加基础材质的展示方式，通过环境光遮蔽效果突出各结构的轮廓与装配关系，阴影部分做了柔和处理，清晰展现设备的整体造型与各部分的比例关系。整体设计兼顾了手持使用的便携性与立式放置的稳定性，各功能区域的结构划分清晰，装配逻辑合理，可直接用于产品的结构验证与开模参考。
