复古法式断头台结构三维建模作品

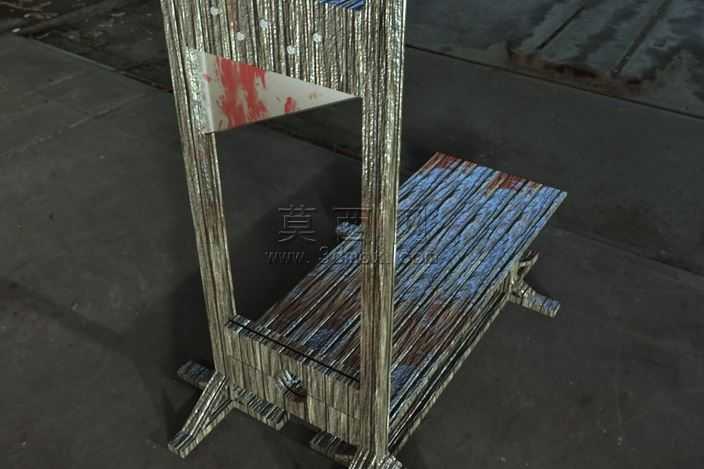

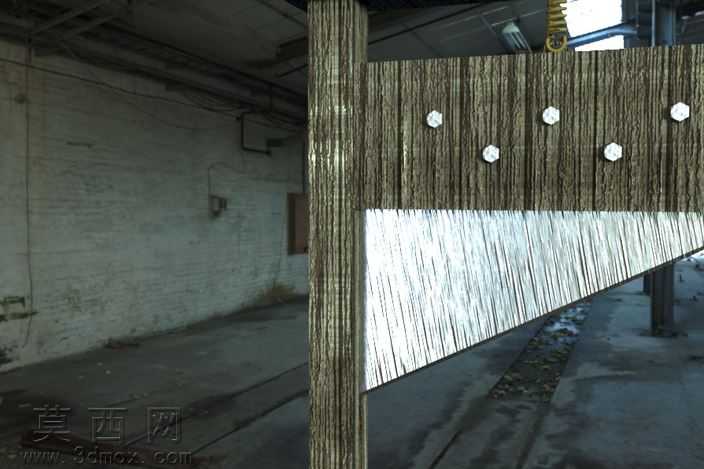

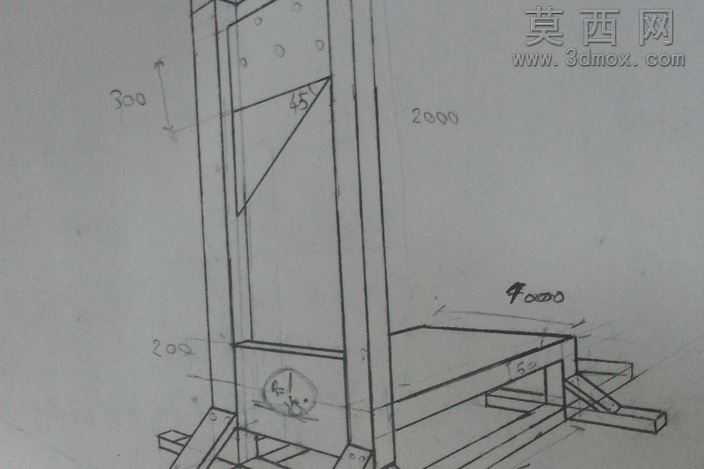

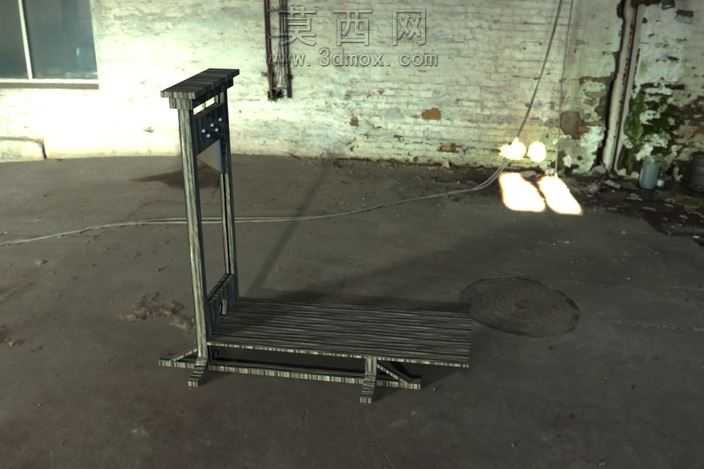

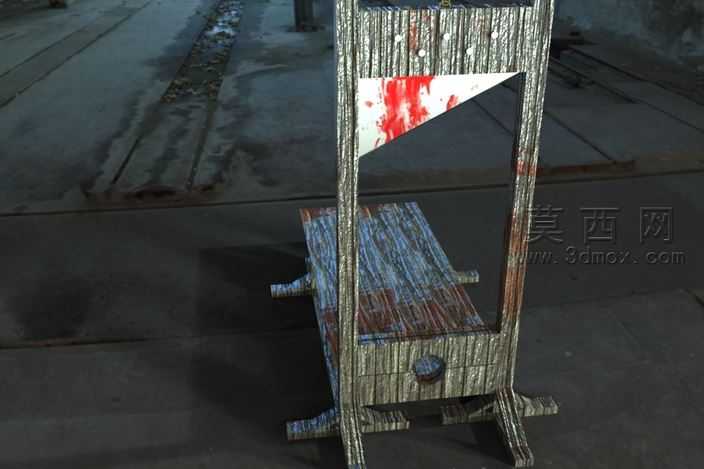

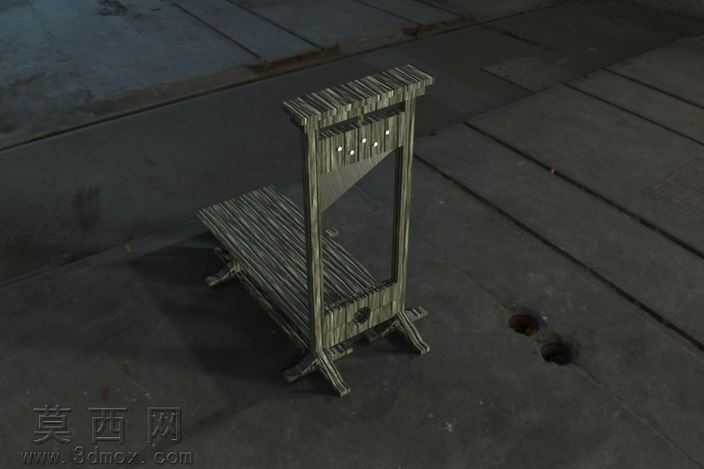

本次三维建模作品还原的是经典法式断头台结构，整体建模过程以Autodesk Inventor为核心创作工具，全程遵循实物比例还原的设计思路，先通过参考历史留存的断头台实物影像资料，拆解整体结构分为底座支撑、侧方立柱、顶部横梁、倾斜刀架、木质平台五大核心模块，逐一完成零件级建模。建模阶段首先搭建底座的交叉支撑脚结构，通过拉伸、倒角命令还原实木支架的厚重质感，每一处支撑脚的倾斜角度都经过反复校准，保证整体结构的稳定性符合真实器械的力学逻辑；侧方立柱采用带竖向纹理的木质材质，建模时通过阵列命令模拟木板拼接的缝隙细节，立柱上的固定铆钉位置严格对应历史实物的排布，顶部横梁的加固结构也做了细节还原，避免模型出现结构失真的问题。刀架部分采用倾斜式导轨设计，建模时重点还原刀刃的倾斜角度与导轨的滑动配合结构，通过装配约束模拟刀架下落的运动路径，保证结构逻辑符合真实机械的运行原理。材质渲染阶段，整体木质部件做了旧化处理，通过调整材质的粗糙度、凹凸贴图模拟老旧木材的风化纹理，金属刀刃部分添加轻微的磨损痕迹与做旧锈迹，地面场景搭配深色水泥质感材质，添加 subtle 的污渍与凹坑细节，烘托出历史器械的厚重氛围感。渲染时采用侧方冷光打光，突出木质结构的纹理层次与金属部件的反光质感，阴影参数调整为柔和边缘，避免画面过于生硬，最终呈现的模型既保证了结构的机械合理性，也还原了法式断头台的历史外观特征，整体模型零件拆分清晰，装配逻辑严谨，可用于历史器械展示、动画场景搭建等多种用途。
