多规格U型槽钢型材系列三维结构

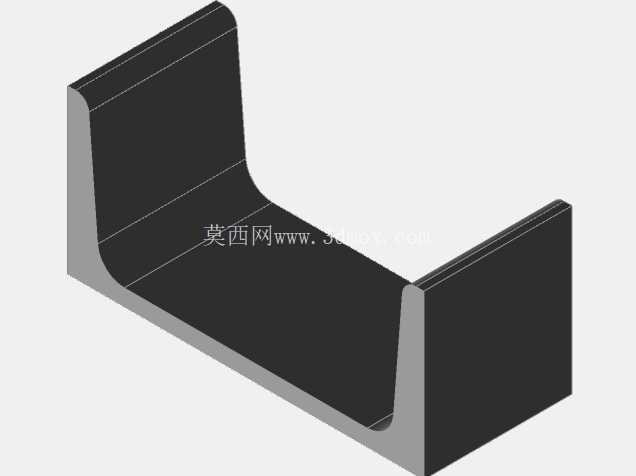

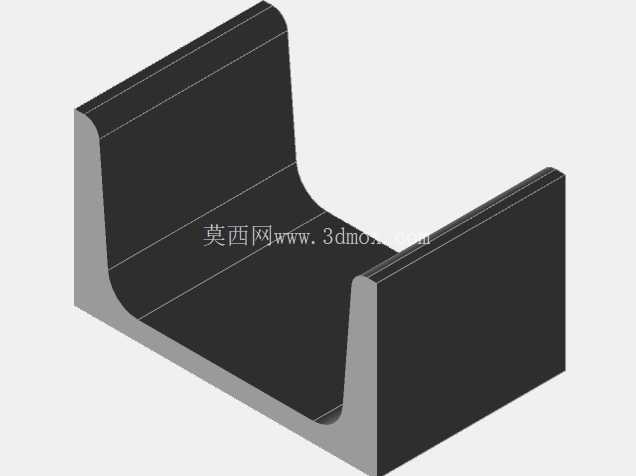

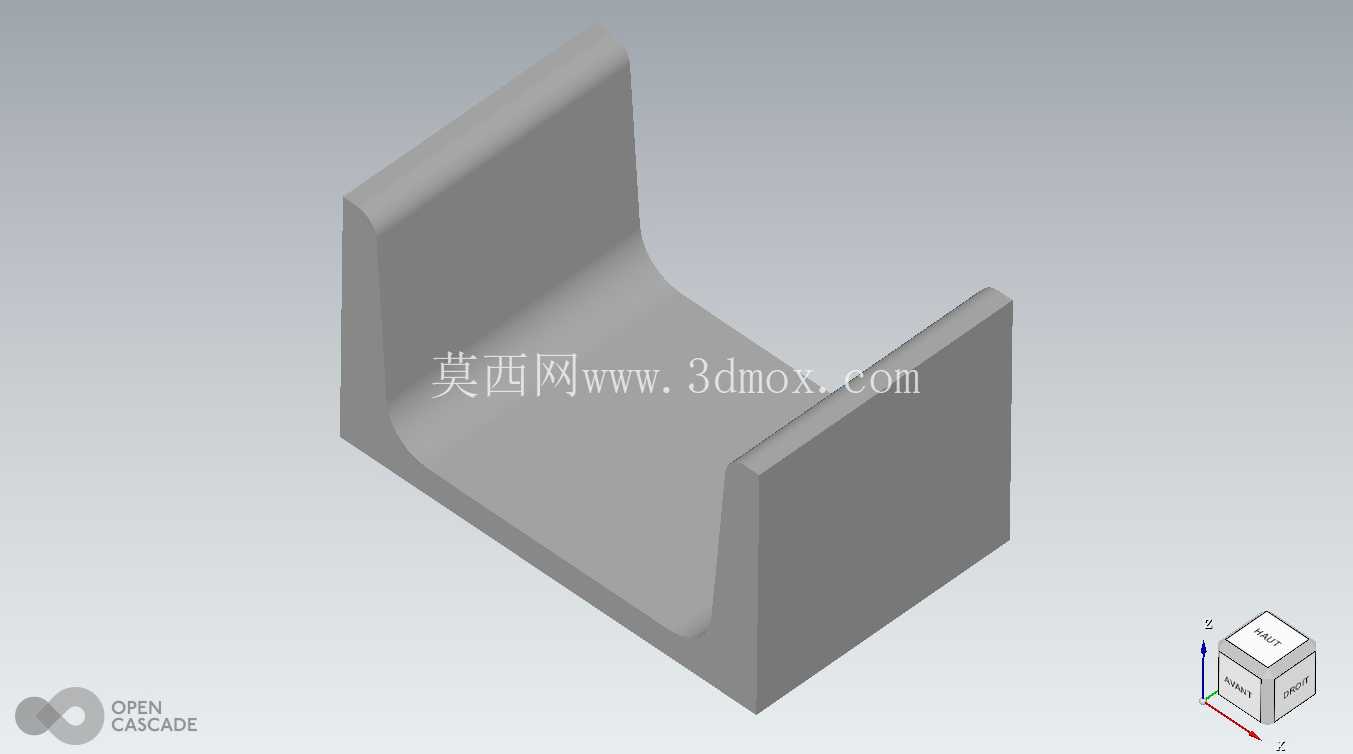

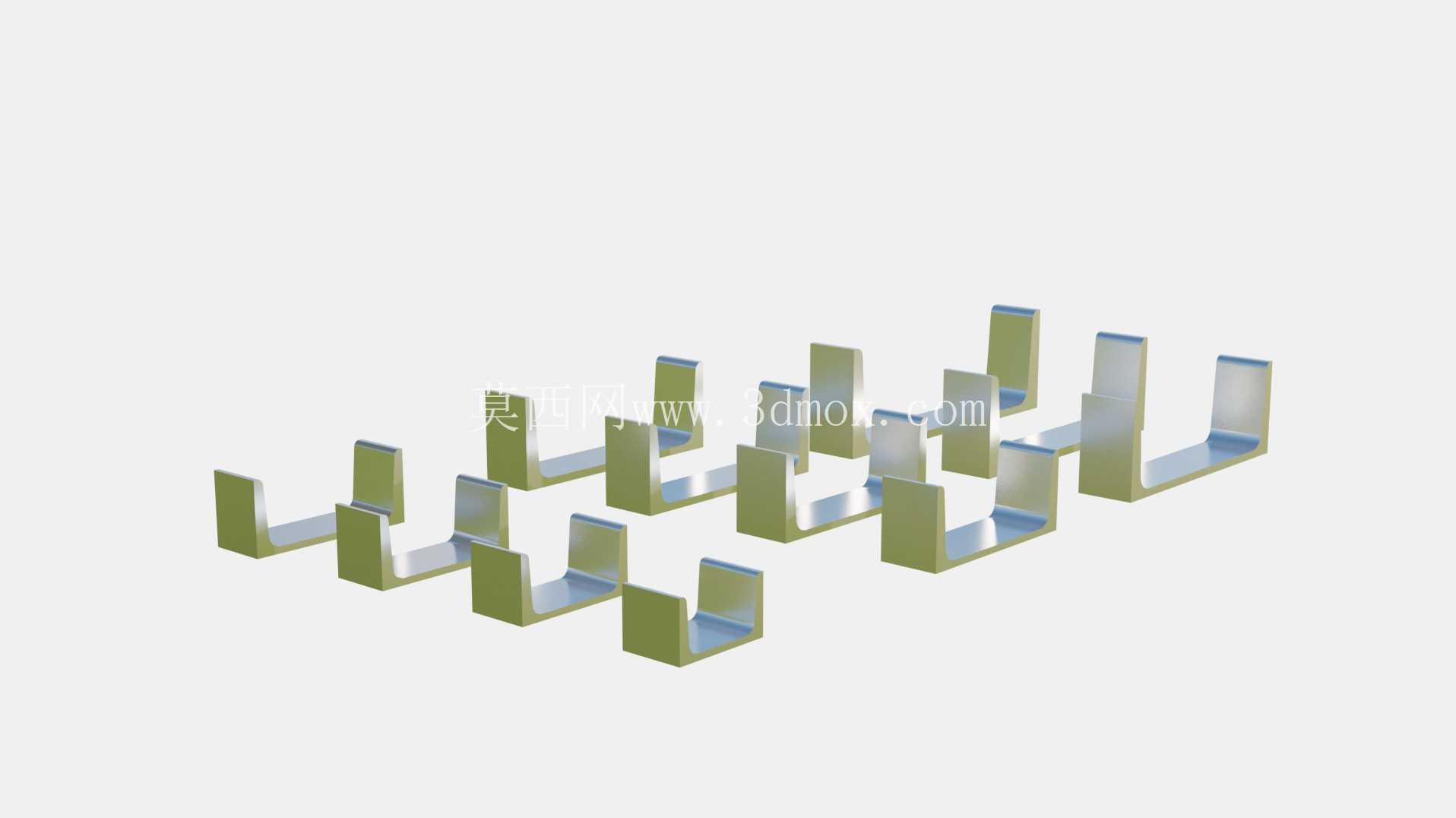

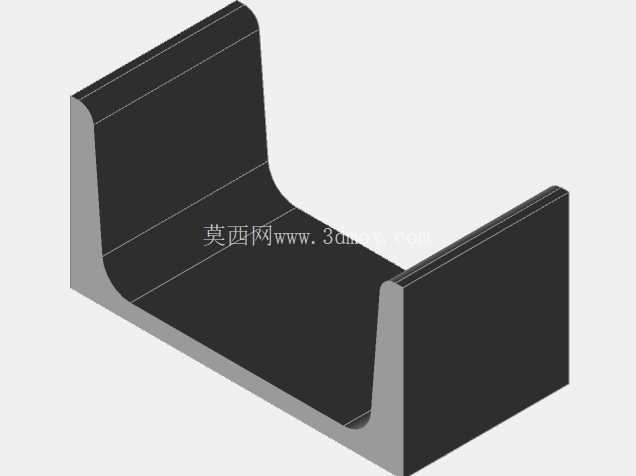

　　在工业厂房搭建、设备机架制作、管线支吊架布设、重型仓储货架组装这类场景里，U型槽钢是出镜率极高的结构用材，不同跨度、不同承重要求的工况，对型材的截面高度、腹板厚度、翼缘宽度都有明确的选型要求，这套覆盖80毫米到300毫米截面高度的Upn-P系列U型钢梁模型，完全贴合实际工程选型的尺寸梯度，能直接适配不同载荷等级的结构设计需求。做结构设计的时候最怕的就是型材尺寸和实际安装边界对不上，很多新手建模时容易忽略型材的安装预留空间，比如槽钢和H型钢梁对接时的焊缝余量、和混凝土基础连接时的地脚螺栓穿装空间、多根型材拼接时的连接板搭接尺寸，这套模型在建模时就把这些工程细节考虑进去了，每个规格的型材截面参数都严格对应通用型钢标准，腹板的平直度、翼缘的内卷边弧度都做了还原，不会出现建模尺寸和实际采购型材尺寸偏差过大，导致现场安装时需要二次切割修改的问题。

　　从实际用途来看，小规格80毫米截面的U型钢，多用于轻型设备的护边框架、电气柜的内部安装梁、小口径管线的支吊架，这类场景对型材的承重要求不高，但对安装的便捷性、型材的成型规整度要求高，模型里小规格型材的翼缘开孔预留位也做了对应设计，方便直接调用做装配；中等规格120到200毫米截面的型材，多用于厂房的墙面檩条、中型设备的机架主梁、输送线的支撑框架，这类场景需要型材兼顾一定的抗弯强度和自重控制，模型里这个区间的型材截面渐变梯度做的很顺滑，选型时可以直接根据跨度计算的抗弯截面模量匹配对应规格，不用反复调整截面参数；200到300毫米的大规格型材，多用于重型设备的底座承重梁、大跨度管线的主吊架、仓储重型货架的立柱支撑，这类场景对型材的承重冗余要求高，模型里大规格型材的腹板加厚细节、翼缘的折弯圆角都做了准确还原，能直接导入有限元分析软件做受力模拟，不用再重新修正截面参数。

　　设计这套型材模型的时候，没有做多余的工艺倒角或者装饰性结构，完全按照实际热轧型钢的成型逻辑来做，每个规格的型材都保留了统一的端面基准，装配时可以直接通过端面约束快速对齐，不同规格的型材拼接时，对接面的尺寸偏差控制在工程允许的公差范围内，不会出现拼接面错位的问题。很多设计人员做钢结构装配时，经常需要反复调整型材的长度来适配安装空间，这套模型的型材主体做了参数化的长度可控设计，调用时只需要修改长度参数就能得到对应尺寸的构件，不用重新绘制截面草图拉伸，能大幅提升装配建模的效率。

　　在安装边界方面，这套模型考虑了实际施工中的常见连接形式，比如型材和连接板的螺栓连接孔位预留、和混凝土基础连接时的端板焊接位置、多根型材垂直拼接时的切口避让尺寸，调用模型做整体装配时，不需要再额外做切口或者修改型材结构，直接按照常规的连接工艺装配就能得到符合施工要求的结构。另外在做设备外围防护结构时，U型槽钢的凹槽还可以用来嵌装防护板、穿装线缆，这套模型的凹槽内部尺寸也完全符合实际型材的内空尺寸，嵌装亚克力板或者钢板时不需要额外调整槽宽，穿装线缆时也能准确计算线缆的容纳数量，避免出现选型过小导致线缆无法布设，或者选型过大造成材料浪费的问题。对于做三维建模的从业者来说，这套全系列的U型钢梁模型可以直接作为标准件库调用，不用每次做项目都重新绘制不同规格的槽钢截面，能节省大量的重复建模时间，而且模型的尺寸精度足够支撑后续的工程出图、物料统计、受力模拟等全流程设计工作，不会因为模型尺寸偏差导致后续的物料采购、现场安装出现问题。
