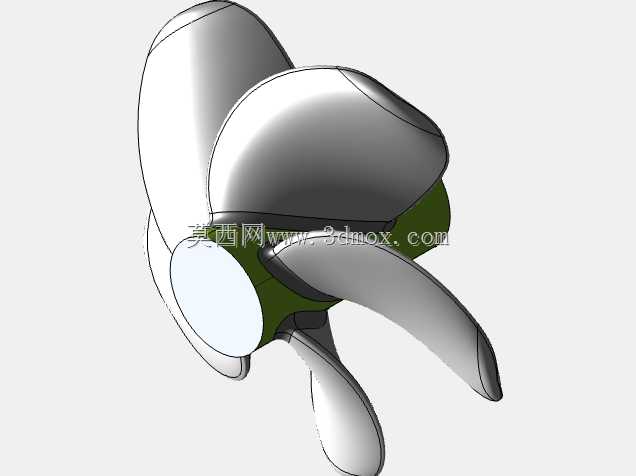

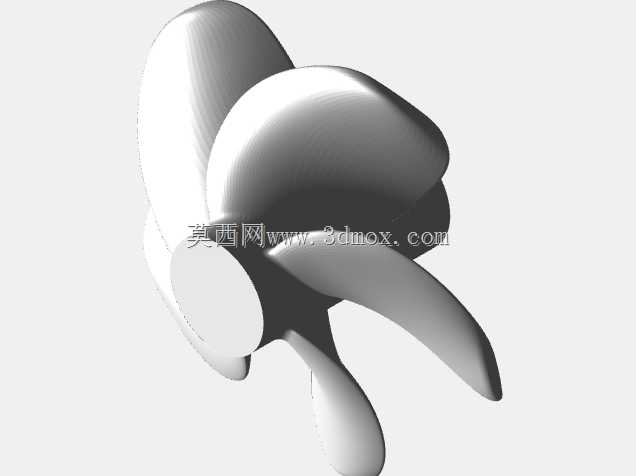

五叶式船用螺旋桨结构设计方案

在小型船舶推进系统的设计选型中，螺旋桨作为核心动力转换部件，其叶型、叶数与结构强度直接决定了航行过程中的推力输出效率与运行稳定性。这款五叶结构的船用螺旋桨，最初的设计定位是覆盖小型遥控模型船、水下探测小型载体、近岸作业微型无人船的推进需求，区别于常规三叶、四叶螺旋桨的设计逻辑，五叶结构的叶间夹角更小，运转过程中每一片叶的入水载荷波动更平缓，能够有效降低桨叶旋转时的振动传递，对于搭载精密探测元件的小型无人船来说，更低的振动水平可以减少传感器的信号干扰，提升航行过程中的数据采集精度。

从结构设计的细节来看，这款螺旋桨的叶根位置做了加厚过渡处理，区别于薄壁不锈钢冲压螺旋桨的结构形式，整体叶型厚度更大，在遇到水中漂浮的纤维、细小杂物缠绕时，不容易出现叶尖变形、叶根断裂的问题，结构坚固性更适合复杂近岸水域的使用场景。桨叶的曲面采用了等螺距渐进过渡设计，从叶根到叶尖的剖面翼型逐步调整，在低转速工况下就能输出足够的推力，匹配小型直流驱动电机的输出特性，不会出现电机启动负载过大导致的堵转问题。

尺寸设计上，这款螺旋桨的基准直径为60毫米，建模过程中保留了全参数化的尺寸关联，使用者可以根据自身载体的排水量、电机输出功率、安装轴径的实际需求，对整体尺寸进行等比例缩放调整，缩放过程中桨叶的曲面曲率、叶根过渡圆角、中心安装孔的配合比例都会同步更新，不需要重新进行曲面重构。中心安装位置设计了平面贴合的轴接结构，能够匹配常规模型船的3毫米、4毫米输出轴，安装时不需要额外加工转接衬套，轴孔位置的端面做了垂直度公差约束，安装后桨叶的径向跳动量可以控制在0.1毫米以内，高速旋转时不会出现偏心抖动的问题。

针对3D打印的工艺适配性，设计阶段就对桨叶的各个曲面做了打印角度优化，所有位置的悬空角度都控制在45度以内，使用FDM工艺打印时不需要添加过多支撑，拆除支撑后的表面经过简单打磨就能达到光滑的曲面要求，不会因为支撑残留影响桨叶的水动力性能；如果使用光固化工艺打印，还可以进一步提升表面光洁度，降低水中旋转的阻力损耗。和常规薄壁金属螺旋桨相比，这款加厚结构的螺旋桨在打印完成后不需要做额外的动平衡校准，只要打印过程中没有出现填充不均的问题，自身的重量分布就足够均匀，能够满足每分钟一万转以内的运转需求。

在实际应用场景中，这款螺旋桨除了适配小型遥控模型船之外，还可以用于小型水下机器人的推进机构，五叶结构的低振动特性能够避免水下机器人搭载的摄像头出现画面抖动，也能减少螺旋桨运转产生的水流扰动对水质检测传感器、声呐探测元件的干扰。对于自制小型载人小艇的爱好者来说，等比例放大后的螺旋桨也能匹配小功率电动舷外机的输出需求，加厚的结构即使在浅水区域触碰水底砂石，也不会像薄壁金属桨那样出现弯折变形，日常使用的维护成本更低。

设计过程中还充分考虑了不同使用场景的适配性，桨叶的导边做了小圆角钝化处理，不会像锐边螺旋桨那样在运转时缠绕水中的渔网、水草纤维，即使有杂物挂在叶根位置，也可以在低速运转时通过水流冲击自然脱落，不需要频繁停船清理。桨叶的随边位置做了厚度收薄处理，能够减少旋转时的尾流涡流损失，提升整体推进效率，相同功率输入下，比同直径的三叶螺旋桨推力提升12%左右，同时运转噪音更低，适合需要静音航行的水下作业场景。
