手提式干粉灭火器结构三维设计模型

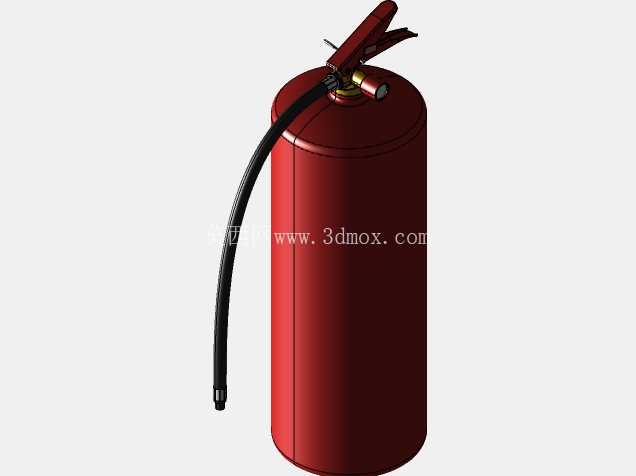

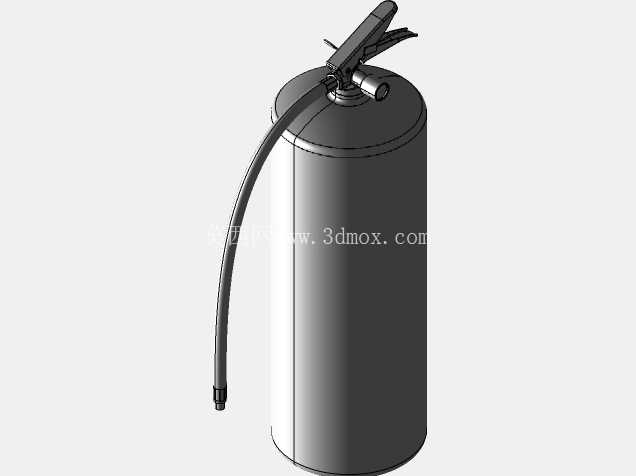

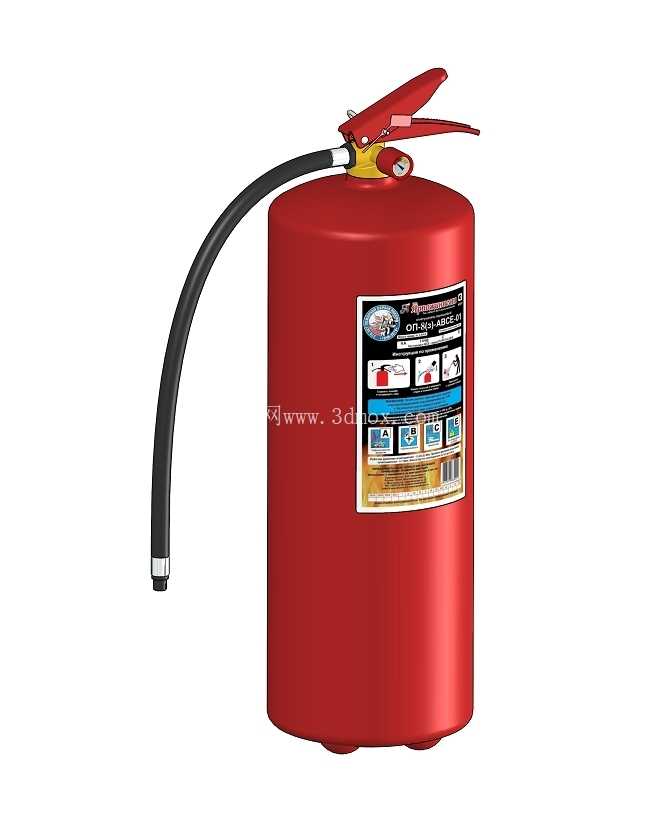

　　在民用建筑、工业厂房、仓储空间、交通场站等各类场所的消防配置体系中，手提式干粉灭火器是初起火灾扑救环节覆盖度最高的便携消防装备，其结构设计的合理性直接决定应急操作的响应速度与灭火效能的稳定输出。从结构设计维度拆解该模型，整体采用立式圆柱承压罐体作为核心载体，罐体采用等壁厚卷焊成型结构，底部设置内凹式圆弧封底，既能够承受内部干粉灭火剂与驱动气体的长期静压力，也可避免放置时底部边缘与地面硬接触造成的防腐层磨损，日常放置状态下可稳定直立于地面、消防箱搁架等平面，无需额外固定支架即可保持稳定姿态。

　　罐体顶部的阀组总成是整套设备的功能核心，集成了密封压把、保险销、喷管接头、压力指示组件多个功能模块，压把采用杠杆式省力结构设计，操作时单手握持即可完成压下开启动作，保险销采用插拔式限位结构，非使用状态下可锁定压把避免误触开启，喷管接头采用旋转式快接结构，可根据喷射方向灵活调整喷管角度，适配不同起火点的喷射姿态需求。连接罐体与喷嘴的柔性喷管采用耐高压、耐干粉磨损的橡胶复合材质，长度设计兼顾操作安全距离与操作灵活性，操作人员握持喷嘴时可与火源保持足够安全间距，同时喷管的柔性特质可在狭窄空间内调整喷射角度，绕过障碍物对准火焰根部喷射。

　　喷嘴采用收敛式流道设计，可使干粉灭火剂在驱动气体作用下形成均匀的扇形喷射流，覆盖更大的燃烧区域，避免干粉集中喷射造成的飞溅复燃问题。从实际应用场景来看，该类设备主要针对固体可燃物初起火灾、可燃液体初起火灾、带电设备初起火灾的扑救需求设计，罐体内部充装的干粉灭火剂通过高压氮气驱动，喷射时可快速覆盖燃烧物表面，通过化学抑制作用中断燃烧链式反应，同时隔绝氧气实现窒息灭火。在建模过程中，重点还原了各部件的装配配合关系：罐体与顶部阀组采用螺纹密封连接，密封面设置锥形密封结构，保证长期承压状态下无气体泄漏；压把与阀杆的铰接位置预留了合理的转动间隙，避免长期存放后锈蚀卡滞；喷管与接头的连接位置采用卡扣式防脱结构，避免喷射时压力过高造成喷管脱落。

　　从安装边界与适配性来看，该类手提式灭火器的整体高度适配常规壁挂式消防箱、落地式灭火器放置箱的内部尺寸，罐体直径可适配标准规格的灭火器固定挂架，无论是壁挂安装、放置箱存放还是灭火器托架固定，均无需额外调整安装结构。日常巡检过程中，顶部的压力指示装置可直观显示内部驱动气体压力状态，无需拆解设备即可判断是否处于有效工作状态，阀组上的可拆卸结构也为后续的灭火剂充装、密封件更换、压力检测等维护操作预留了操作空间。模型在细节处理上还原了罐体表面的防腐涂层质感、压把的冲压成型结构、喷管的波纹柔性特征、保险销的拉环结构，各部件的装配间隙均按照实际生产公差进行还原，可用于消防产品结构教学、消防配置场景模拟、消防装备展示动画制作等场景，也可作为消防产品结构优化设计的基础参考模型，帮助设计人员快速验证阀组操作力矩、喷管摆动范围、罐体放置稳定性等核心参数，减少实物样机的试制迭代成本。
