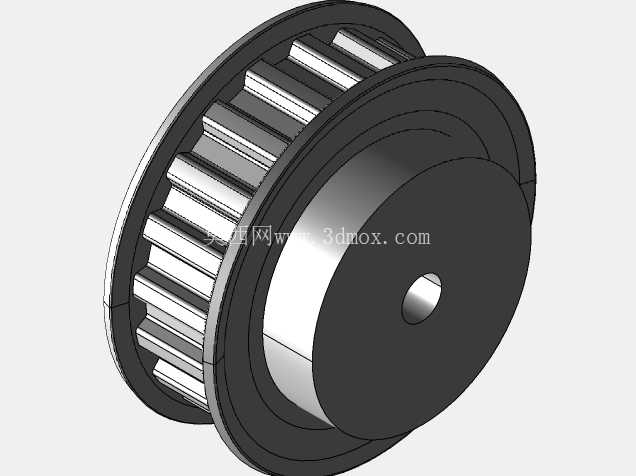

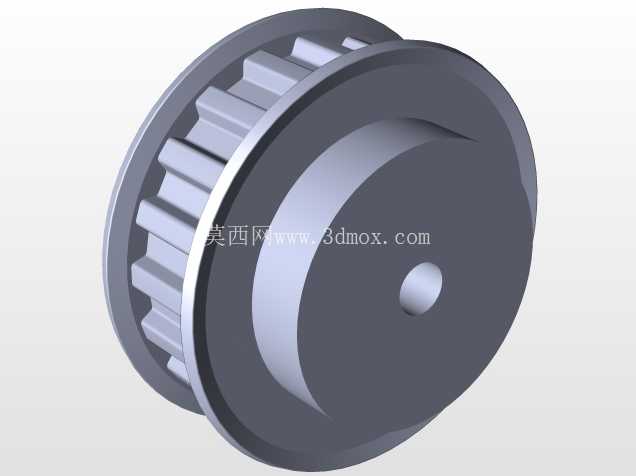

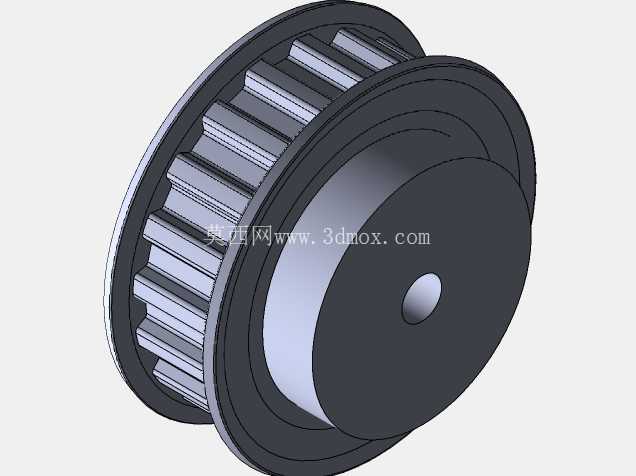

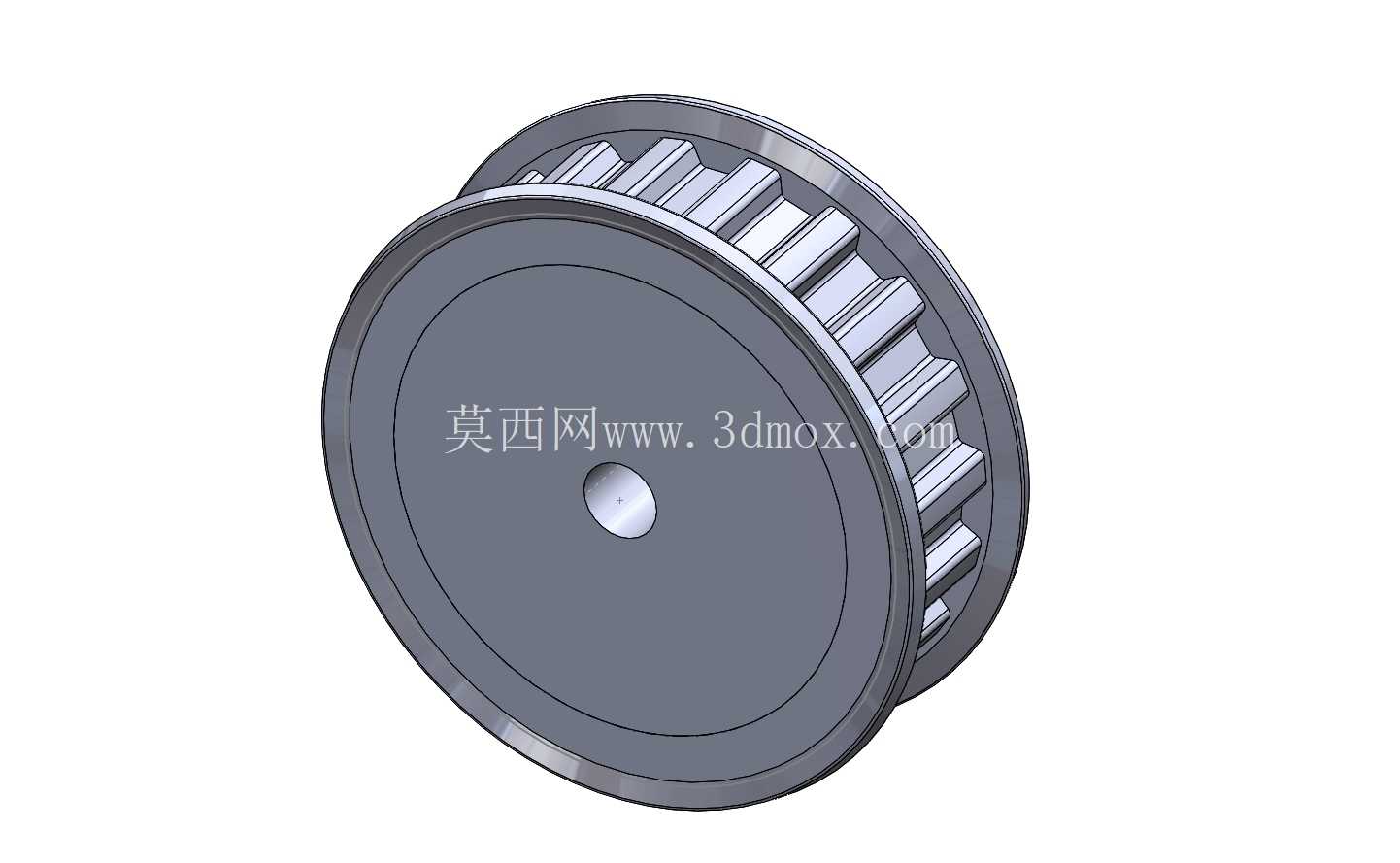

T10规格19齿带挡边同步带轮结构

项目分类:通用机械零部件 发布时间:2024-12-12 ID:845311
  • T10规格19齿带挡边同步带轮结构
  • T10规格19齿带挡边同步带轮结构
  • T10规格19齿带挡边同步带轮结构
  • T10规格19齿带挡边同步带轮结构

  在轻工自动化输送、小型包装设备进给、电子元器件分拣线这类对传动同步精度有要求的场景里,T10齿型的同步带轮一直是应用占比很高的传动部件,这款19齿带双侧挡边的结构,就是针对水平布置、带轮中心距偏短容易出现皮带跑偏的工况做的适配设计。很多刚接触传动结构设计的工程师容易忽略挡边的作用,实际上当同步带传动的轴线平行度存在安装误差,或者设备长期运行带面出现侧向张力偏移时,没有挡边的带轮很容易出现皮带爬齿、脱带的故障,尤其是在转速超过1000rpm的工况下,脱带还可能引发设备撞机、物料报废的连锁问题,这款带轮在齿圈两侧设置的一体式挡边,就是从结构根源上限制皮带的侧向窜动范围,不需要额外加装皮带导向组件,就能把皮带的侧向位移控制在齿槽啮合的允许范围内。从设计逻辑上看,这款带轮的齿形完全遵循T10同步带的啮合标准,齿距为10mm,齿槽的轮廓做了适配皮带齿形的圆弧过渡,避免齿顶锐边切割皮带齿根,延长皮带的使用寿命;中心的安装孔为光孔设计,适配不同直径的传动轴安装,现场装配时可以根据实际轴径做二次精加工键槽或者顶丝孔,这种预留加工余量的设计,能覆盖更多非标设备的定制化安装需求,不用针对每种轴径单独开模做带轮坯件。

  从安装边界来看,带轮的挡边外径比齿顶圆直径大出单边3mm左右,这个尺寸是经过实际工况验证的,既不会因为挡边过高增加不必要的转动惯量,也不会因为挡边高度不足导致皮带脱出;带轮的轮毂长度和齿圈宽度做了等宽匹配,安装时轮毂端面和轴肩贴合就能保证带轮的轴向定位精度,不需要额外调整轴向位置,能减少现场装配的调校时间。实际应用中,这款带轮常和宽度25mm的T10同步带配合使用,在小型输送线的主动端、包装机的拉膜机构、3D打印设备的进给轴上都能见到同类结构,它的传动比准确,没有滑动,运转时的噪音比齿轮传动低很多,而且不需要润滑,维护成本极低。

  做三维建模的时候,齿形部分的参数需要严格匹配标准齿廓,尤其是齿槽的深度和齿侧的间隙,如果齿槽加工过深,会导致皮带啮合时齿顶和槽底存在间隙,传动时出现回程误差,如果齿槽过浅,皮带齿不能完全嵌入,会导致啮合不顺畅,运转时出现跳动;挡边和齿圈的同轴度也是建模和加工时需要重点控制的形位公差,如果同轴度超差,带轮运转时挡边会周期性挤压皮带侧边,导致皮带侧边过早磨损,缩短皮带的更换周期。另外,带轮的中心孔和齿圈的同轴度也需要控制在0.02mm以内,否则高速运转时会出现动平衡超差的问题,引发设备振动,尤其是在悬臂安装的结构里,动平衡不好的带轮会导致轴承受力不均,大幅缩短轴承的使用寿命。

  很多工程师在选型时会忽略带轮的转动惯量,实际上在频繁启停的伺服传动场景里,带轮的转动惯量过大会增加伺服电机的负载,导致启停响应变慢,这款带轮的轮毂部分做了合理的减重设计,在保证结构强度的前提下,尽可能减少了实体材料的用量,既降低了自身重量,也减小了转动惯量,适配伺服驱动的快速响应需求。从材质适配的角度,这类带轮一般选用45号钢或者铝合金加工,45号钢材质的带轮强度高,适合负载较大的传动场景,铝合金材质的带轮重量轻,转动惯量小,适合对响应速度要求高的轻载场景,三维模型里的结构完全适配两种材质的加工工艺,不管是数控车削加工齿坯还是后续的滚齿加工齿形,都不需要做额外的结构调整,能直接导出工程图用于生产。
