海上风电机组导管架支撑基座结构

　　海上风电开发走向深远海的进程中，固定式支撑结构的选型直接决定了机组的运行稳定性与全生命周期成本，导管架式基础作为中等水深海域的主流支撑方案，其结构设计的合理性直接关联风电机组的载荷传递效率与海床适配性。这套导管架结构的核心功能，是承接上部风力发电机组的全部静动载荷，包括机舱、叶轮、塔筒的自重载荷，叶轮旋转带来的交变气动载荷，以及海上复杂工况下的波浪载荷、海流冲击载荷、海冰挤压载荷，甚至极端工况下的台风冲击载荷，最终将所有载荷均匀传递至嵌入海床的桩基，保证上部机组在25年设计寿命内的垂直度偏移量控制在允许范围内，避免因基础倾斜导致的主轴偏磨、齿轮箱异常振动等连锁故障。

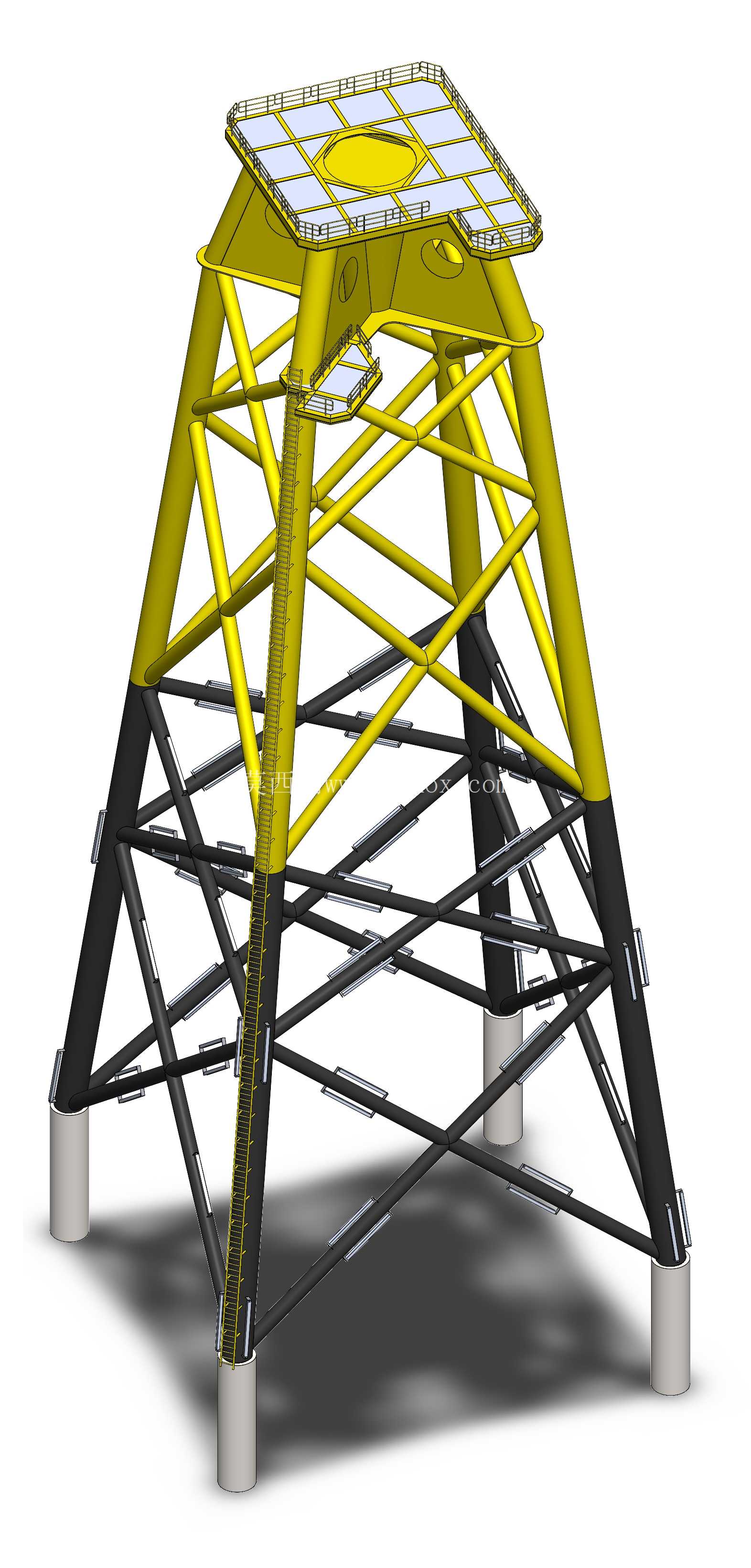

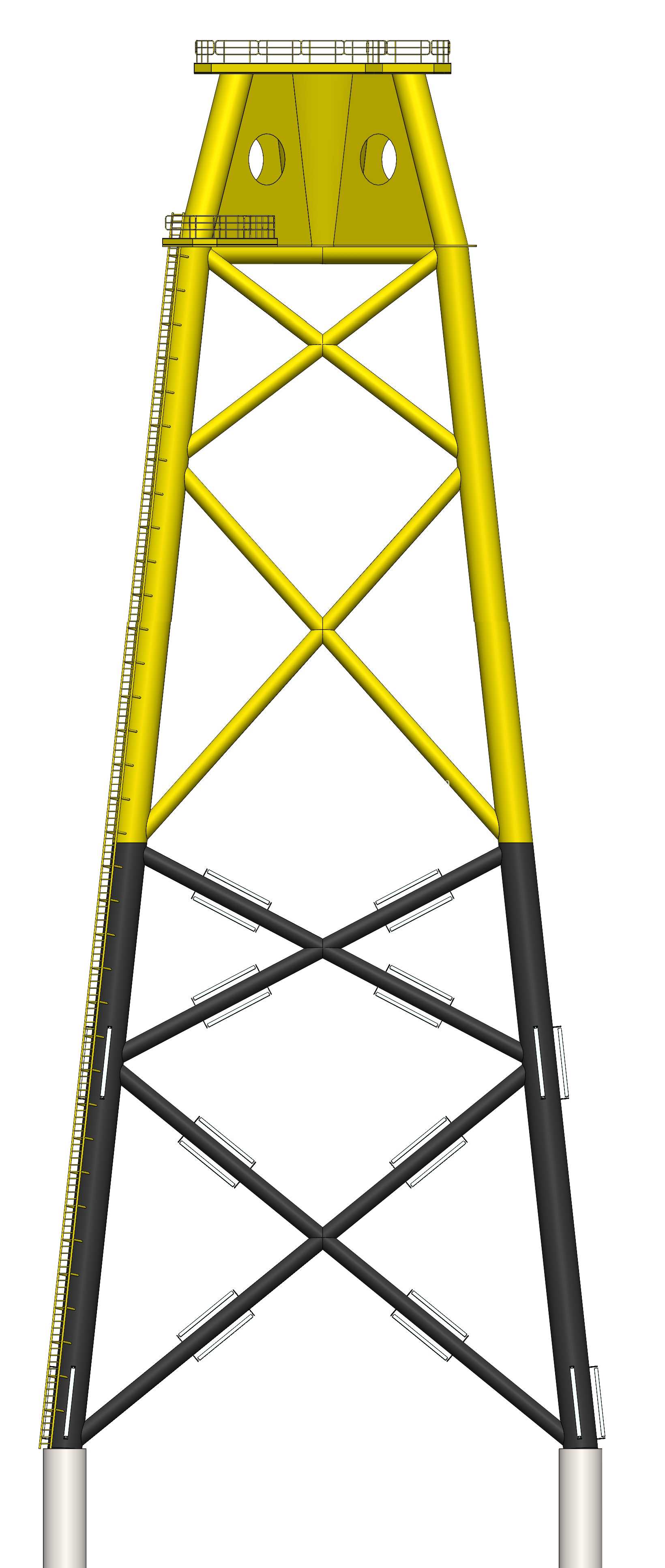

　　从结构构型来看，该导管架采用空间桁架式传力路径，主体为四腿斜撑布局，主弦管从顶部平台位置向下向外倾斜展开，形成上窄下宽的锥形轮廓，这种构型能够有效扩大底部支撑跨度，降低整体结构重心，提升抗倾覆能力，相比直腿式导管架可减少15%左右的桩顶水平位移。主弦管之间通过多层横撑、斜撑进行空间连接，所有撑杆均采用圆管截面，圆管截面在海流环境下具有更小的迎流面积，可有效降低波浪荷载与海流阻力，同时圆管构件的各向抗弯刚度一致，便于应对来自任意方向的波浪与风载荷冲击。主弦管下部设置过渡段，与桩基连接位置做了局部加厚处理，该区域是应力集中的核心部位，不仅要传递上部的竖向压载，还要承受波浪带来的交变弯矩，局部加厚配合相贯线处的坡口焊接设计，可有效降低焊缝区域的应力集中系数，避免疲劳裂纹的萌生。

　　顶部平台为方形框架式甲板结构，甲板表面铺设防滑格栅板，中心预留塔筒安装的法兰对接基准孔，孔位周边设置环形加强筋板，保证塔筒法兰连接面的平面度公差满足安装要求。平台边缘设置安全护栏与附属构件安装支座，可用于放置航标灯、靠船件、电缆护管等附属设施，平台一侧还设置了小型附属检修平台，方便后期运维人员登乘后的临时作业与设备检修。从安装边界来看，该导管架的顶部接口尺寸需匹配对应兆瓦级风电机组的塔筒底部法兰直径，底部桩腿的中心跨距需根据场址的海床地质承载力、水深条件、极端波高参数进行匹配设计，桩腿插入海床的深度需根据地质勘察报告中的土层侧摩阻力、端阻力计算确定，保证桩基的竖向承载力与抗拔力满足设计要求。

　　设计过程中需重点考量多物理场耦合下的结构响应，首先是波浪载荷的计算，需根据场址的波浪周期、波高、水深参数，采用莫里森方程计算不同相位下的波浪力对各杆件的冲击作用，同时考虑海生物附着导致的杆件截面增大、表面粗糙度提升带来的荷载放大效应；其次是疲劳载荷的校核，导管架结构长期承受风、浪、流带来的交变载荷，相贯节点位置的疲劳损伤是设计核心控制点，需通过雨流计数法统计不同载荷工况下的应力循环，结合S-N曲线校核各节点的疲劳寿命，保证在设计寿命内节点疲劳损伤累积值小于规范允许值。另外，结构的防腐设计也是海上构件的重点，潮差段、浪溅区的构件需采用防腐涂层加牺牲阳极的联合防腐方案，水下段构件根据海水腐蚀速率预留足够的腐蚀裕量，保证结构在全生命周期内的截面强度不出现过度衰减。

　　从施工适配性角度，该导管架采用陆上整体预制、海上整体吊装的施工方案，结构本身的重量分布、吊点位置设置需匹配起重船的吊装能力，主弦管上设置的直爬梯连通顶部平台与下部靠船位置，爬梯踏步做防滑处理并设置护笼，满足后期运维人员的攀爬安全要求。撑杆的布置还需避开电缆J型管的敷设路径，保证海底电缆从海床进入导管架内部后可顺畅连接至上部机组的变压器平台，避免电缆出现过度弯曲导致的绝缘层损伤。整体结构的节点设计均采用相贯焊接形式，减少额外的节点板构件，既可以降低结构自重，也能减少海流作用下的涡激振动风险，避免杆件因长期涡激振动出现疲劳破坏。
