水平轴风力涡轮机发电装置结构设计

　　在分布式离网供电、小型风光互补系统、偏远区域独立供电场景中，水平轴风力涡轮机是风能捕获转换的核心执行单元，这套三维结构完整还原了小型水平轴风力涡轮机从风轮捕能到动力输出的全链路机械结构，可直接用于结构验证、教学演示、小型发电装置选型参考。从实际应用场景来看，这类三叶片水平轴涡轮机多用于户用离网供电、牧区小型发电站点、海岛独立供电系统、监测站点自供电单元，相比垂直轴风机，其风能利用系数更高，在年均风速3-6m/s的区域即可实现稳定启动，适配低风速区域的分散式供电需求。

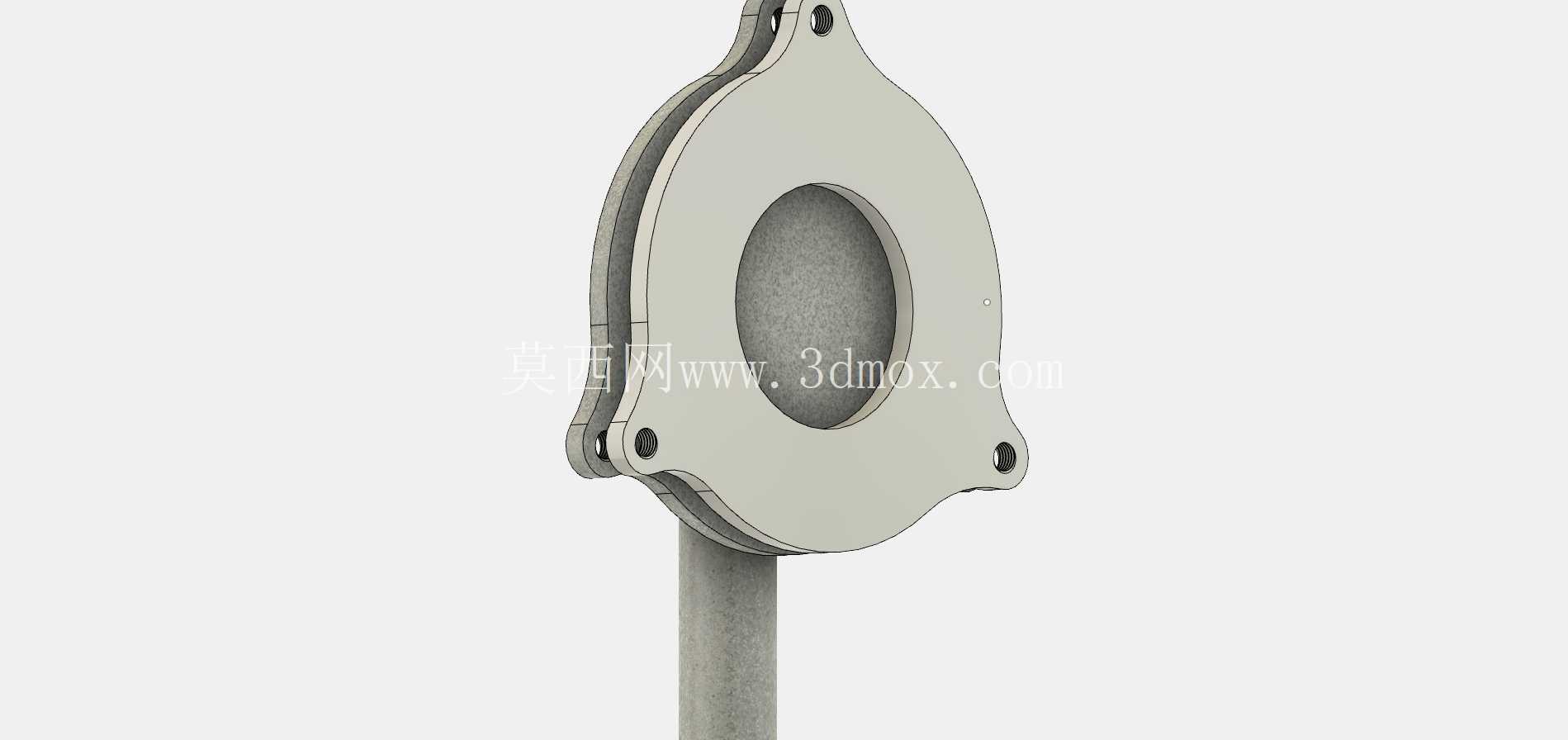

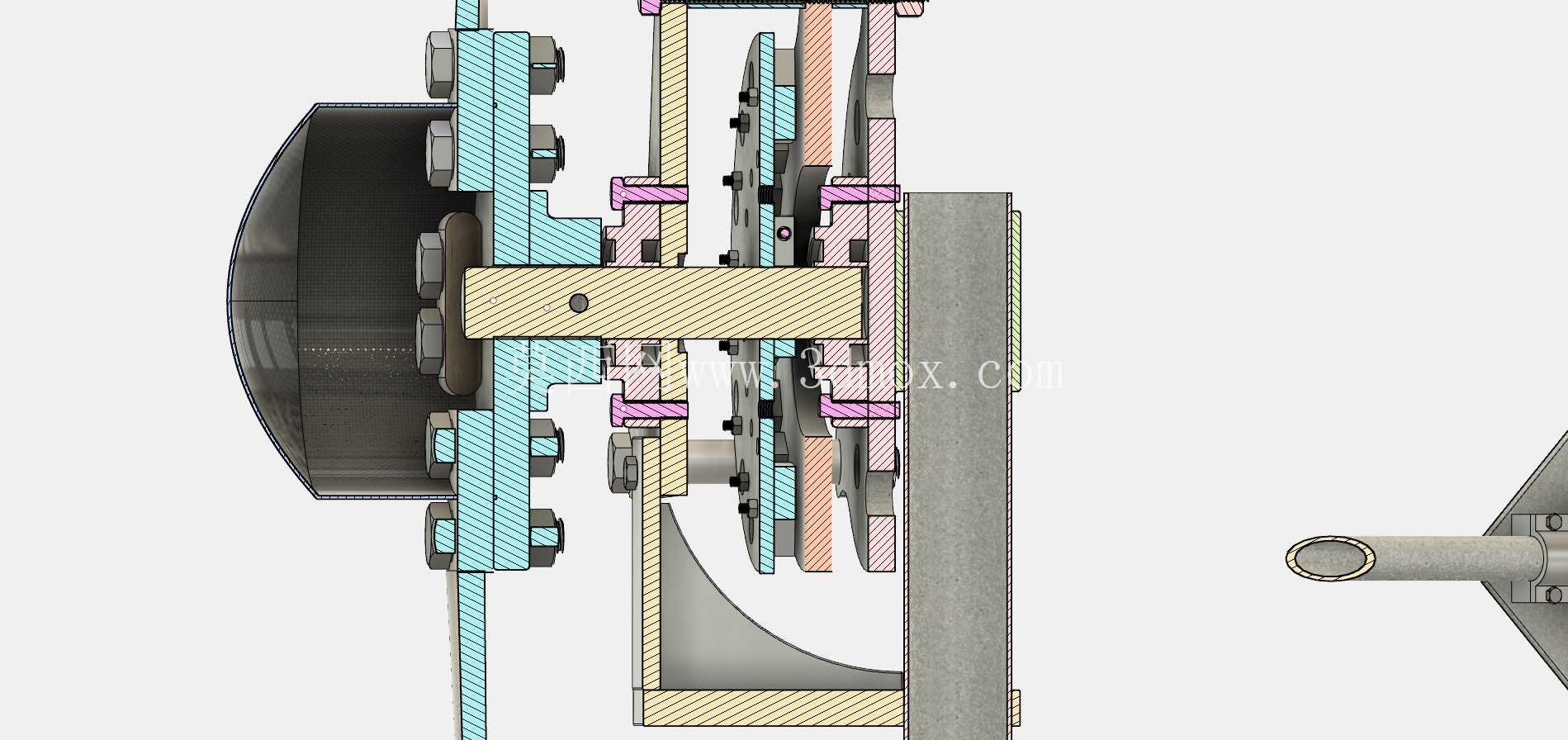

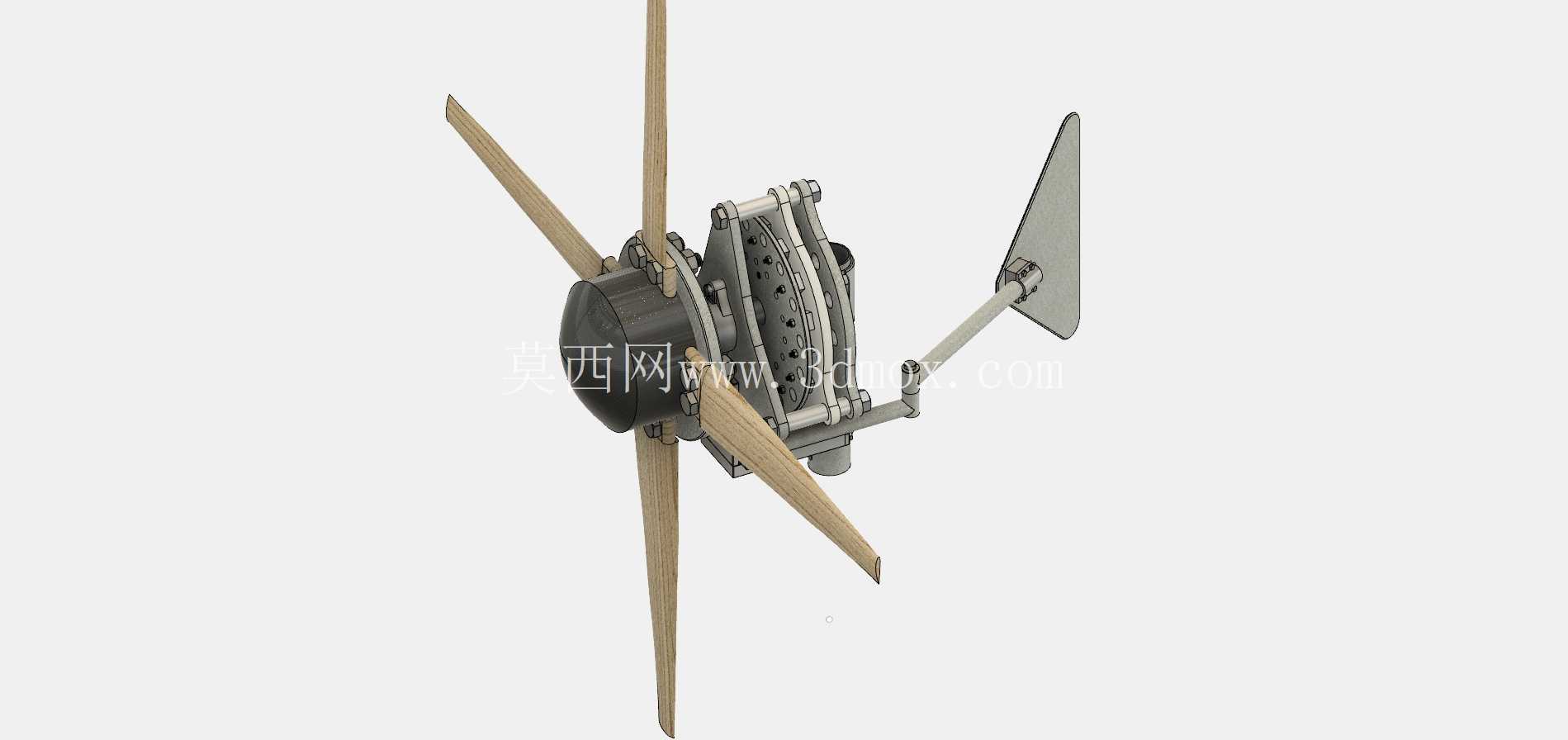

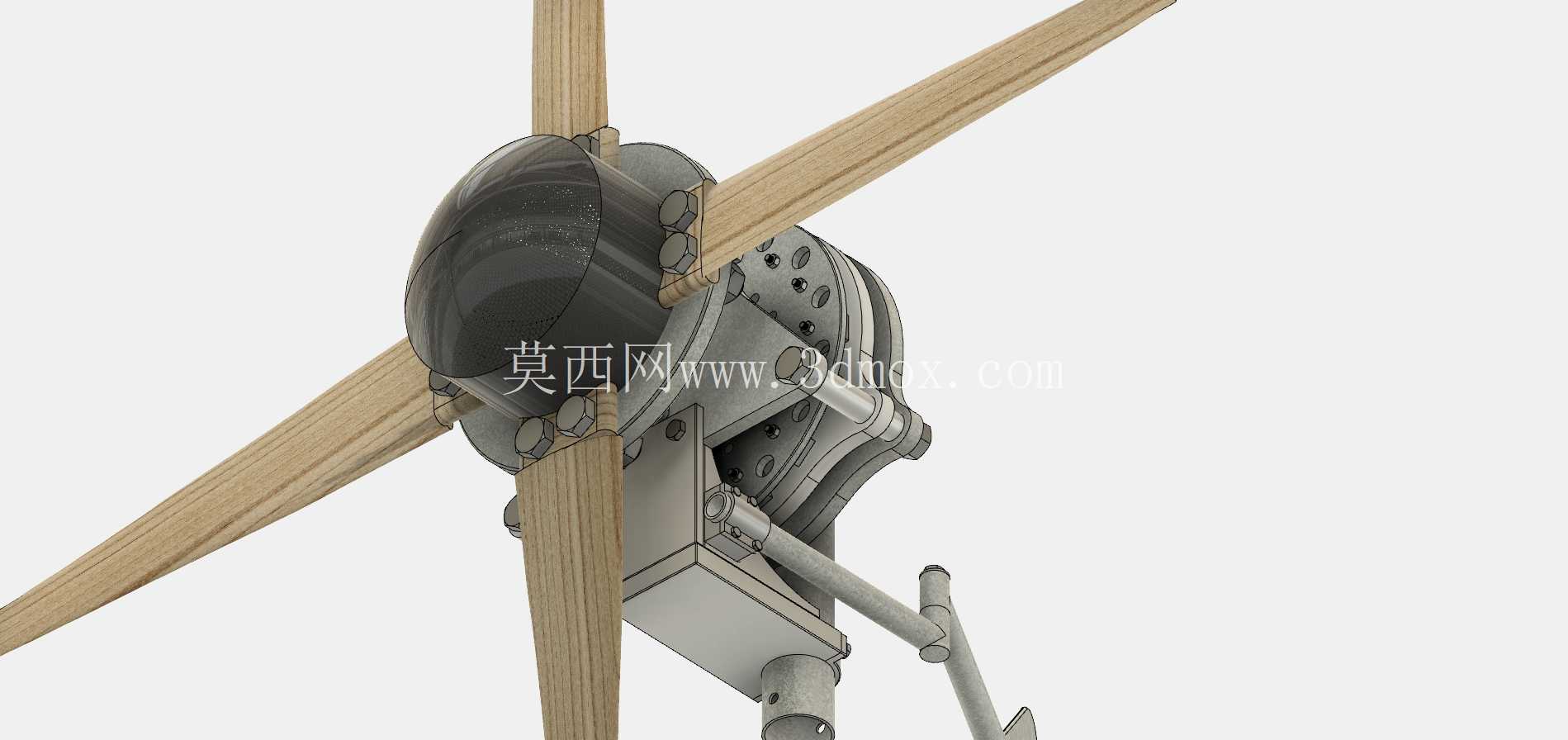

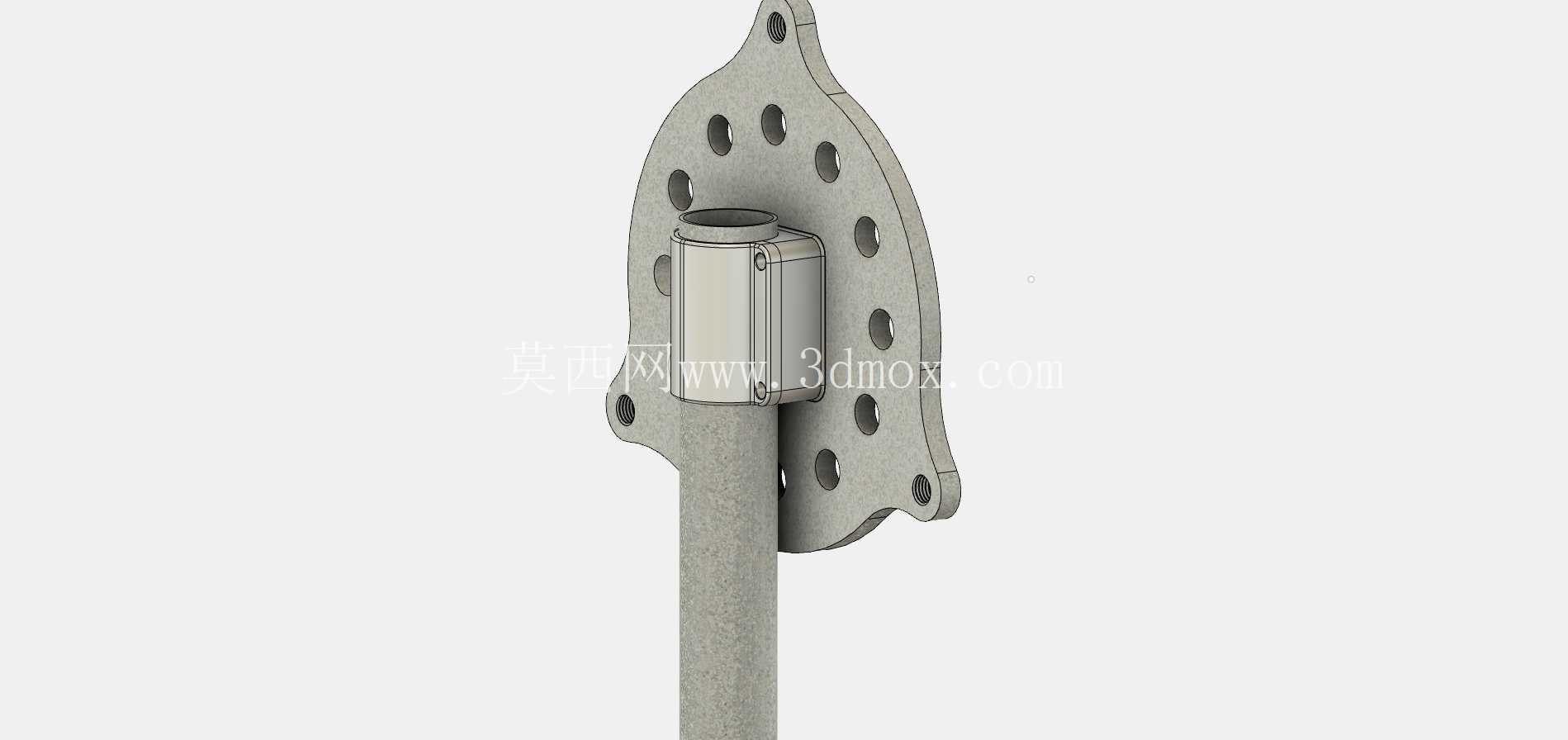

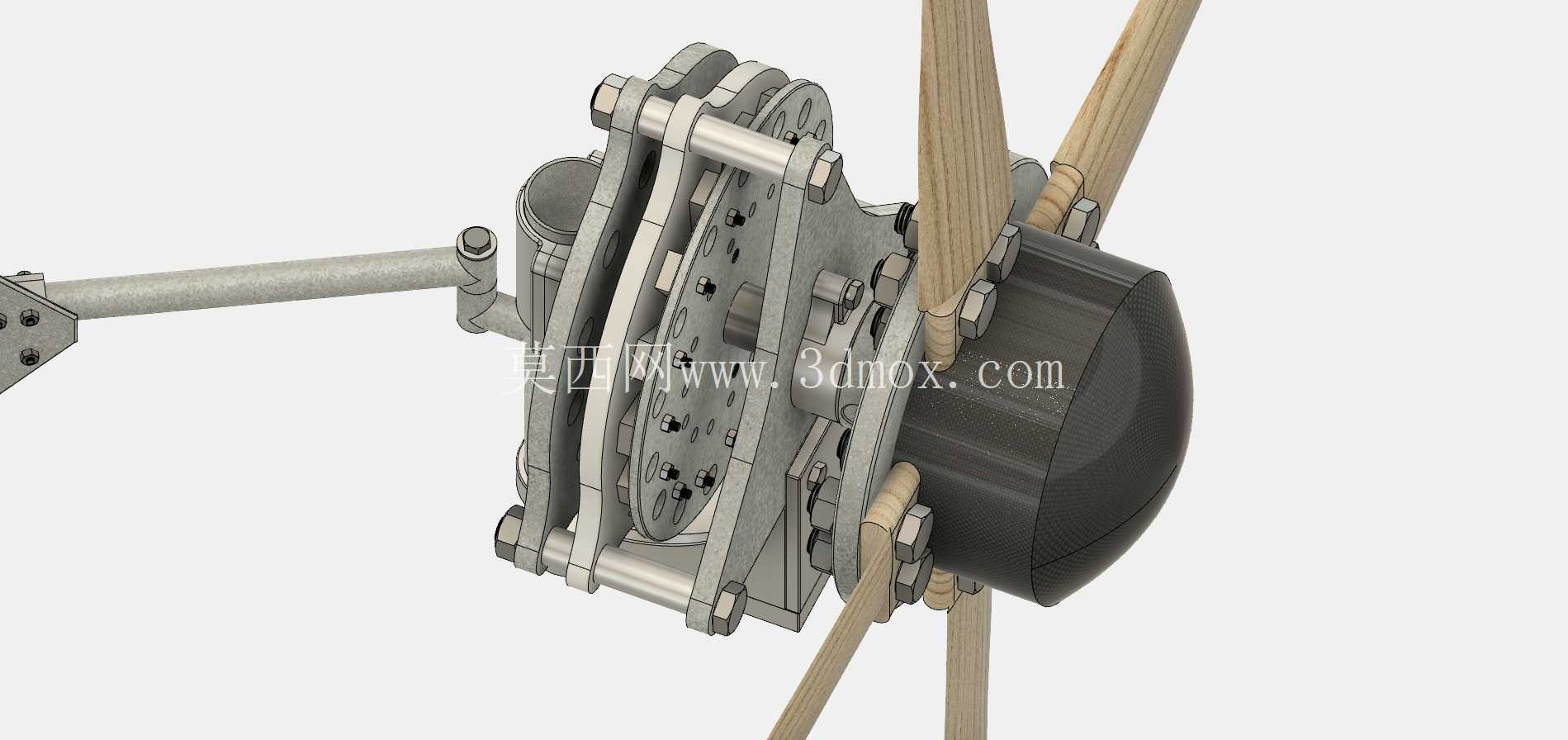

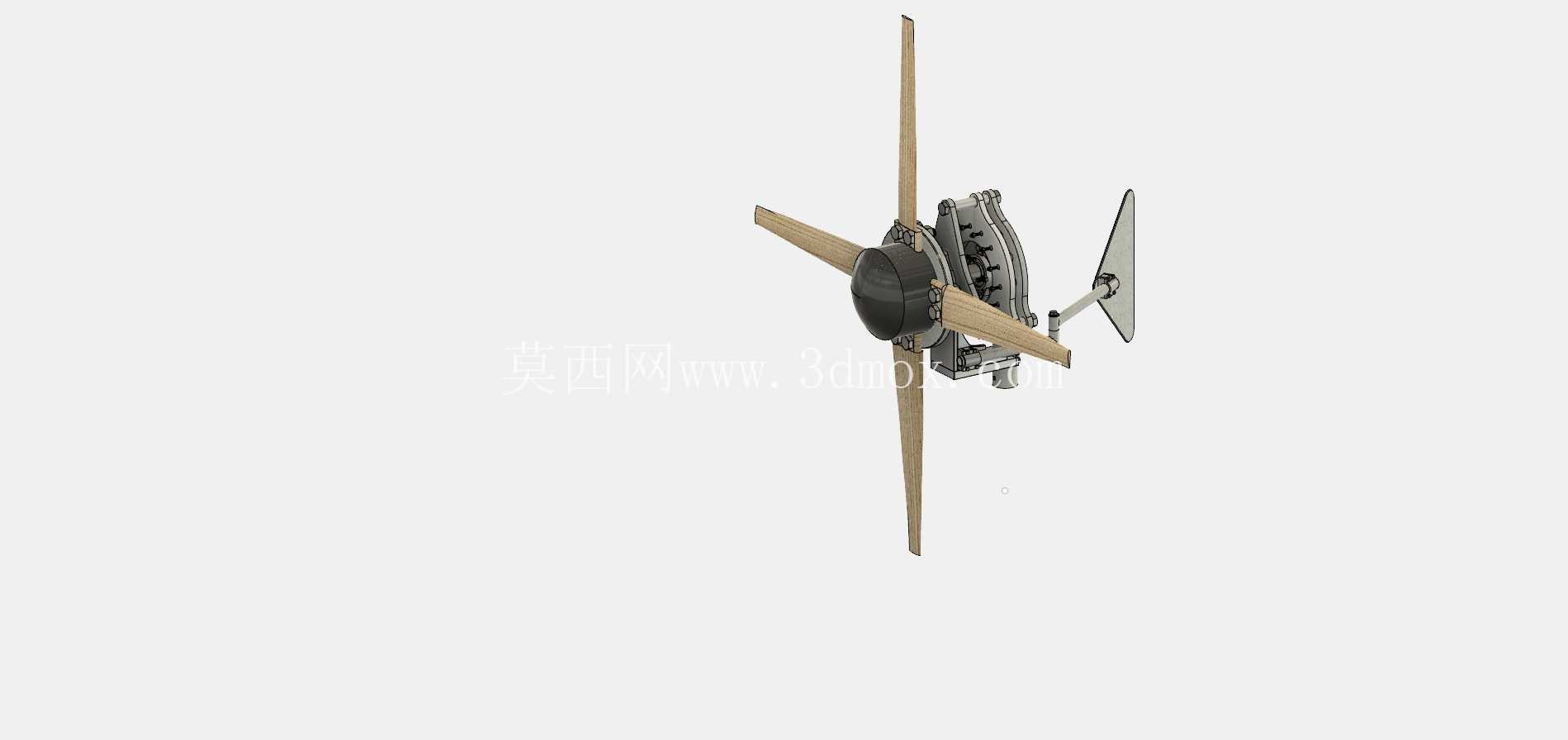

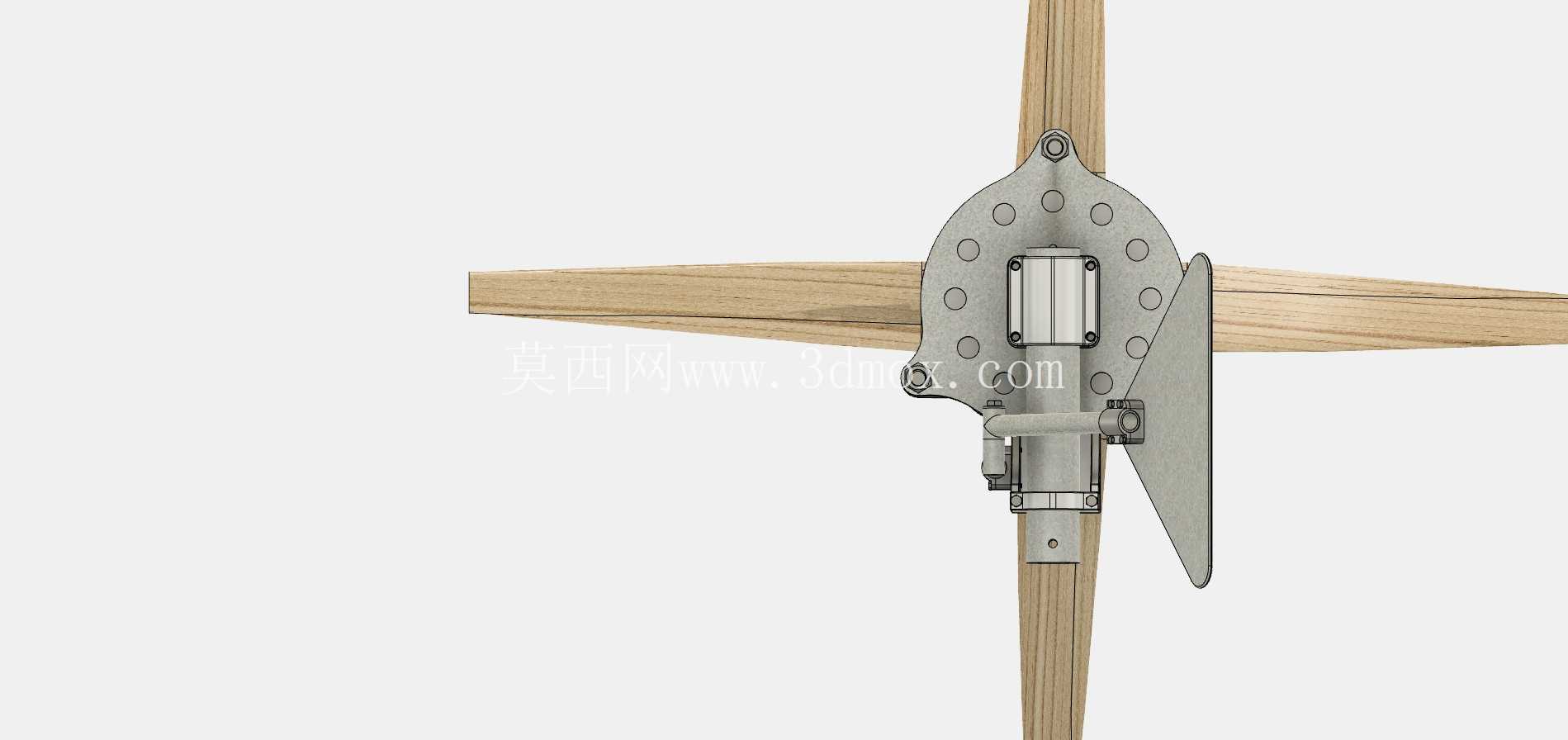

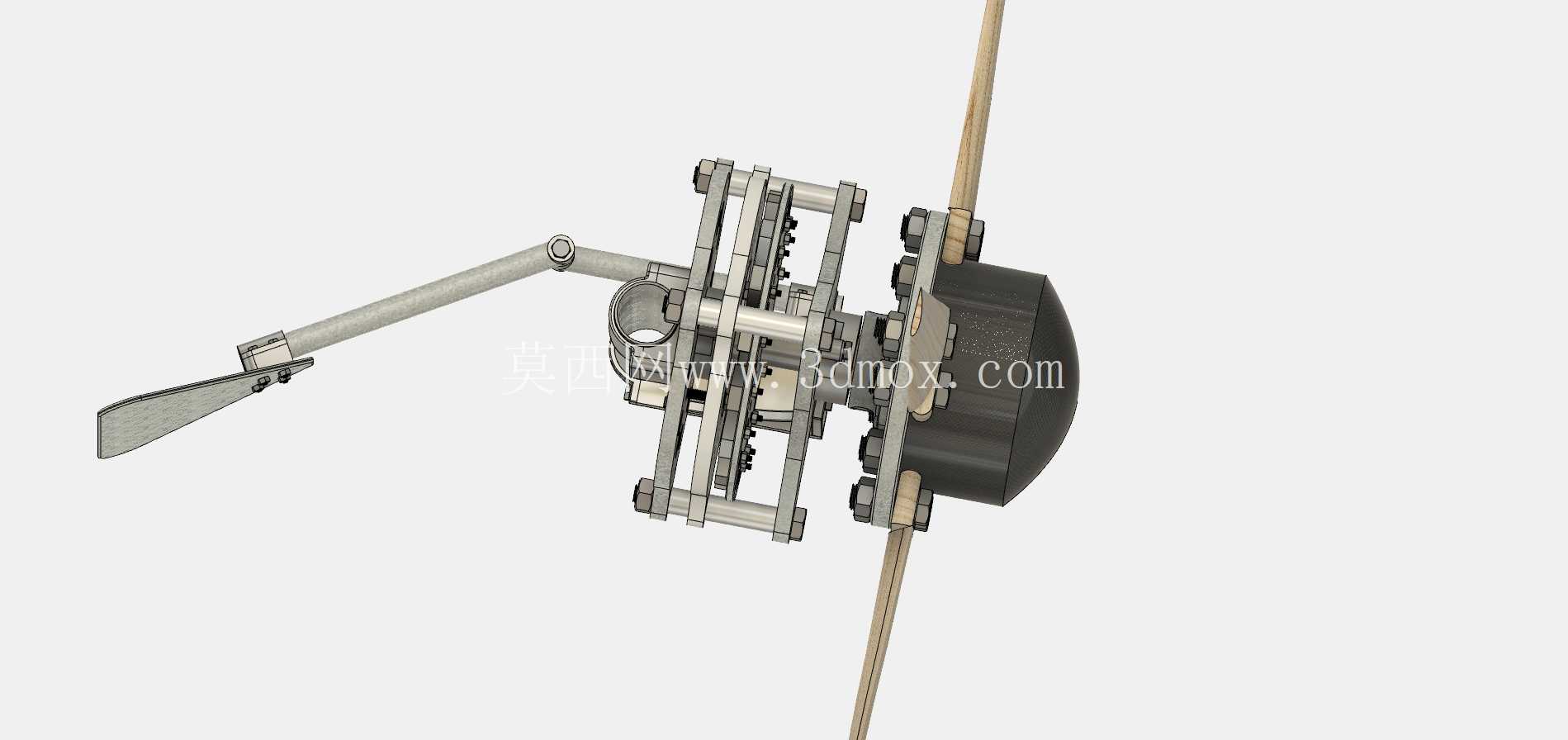

　　整套结构的设计逻辑围绕风能捕获效率、运行稳定性、安装维护便捷性三个核心维度展开，风轮部分采用三叶片布局，叶片翼型选用低速高升阻比的翼型截面，叶片与轮毂的连接采用嵌入式法兰固定结构，可根据不同区域的风资源特性调整叶片安装角，平衡启动风速与额定转速下的输出扭矩。轮毂部分采用流线型整流罩设计，既可以降低风轮旋转过程中的气动阻力，也能为内部的变距调节结构（若配置）、传动连接部件提供防护，避免雨水、沙尘侵入造成的连接副磨损。轮毂后侧连接的是主传动支座，支座集成了主轴支撑、偏航连接、机架固定的多重接口，主轴采用双轴承支撑结构，可承受风轮旋转过程中产生的径向载荷与轴向推力，避免主轴在交变风载下出现挠曲变形。偏航结构部分采用被动式对风设计，通过尾舵（图中未完全展示尾舵段）的气动推力带动整个机头绕塔架转轴旋转，保证风轮始终处于迎风面，无需复杂的主动偏航控制系统，降低小型机组的结构复杂度与后期维护成本。从安装边界来看，这套涡轮机的风轮旋转直径适配10米以下高度的小型塔架安装，机头部分的安装法兰接口采用标准圆形螺栓孔布局，可直接适配市面上通用的小型风机塔架顶端连接座，安装时需保证风轮旋转平面与塔架轴线的垂直度偏差不超过2度，避免运行过程中产生额外的交变载荷影响轴承寿命。

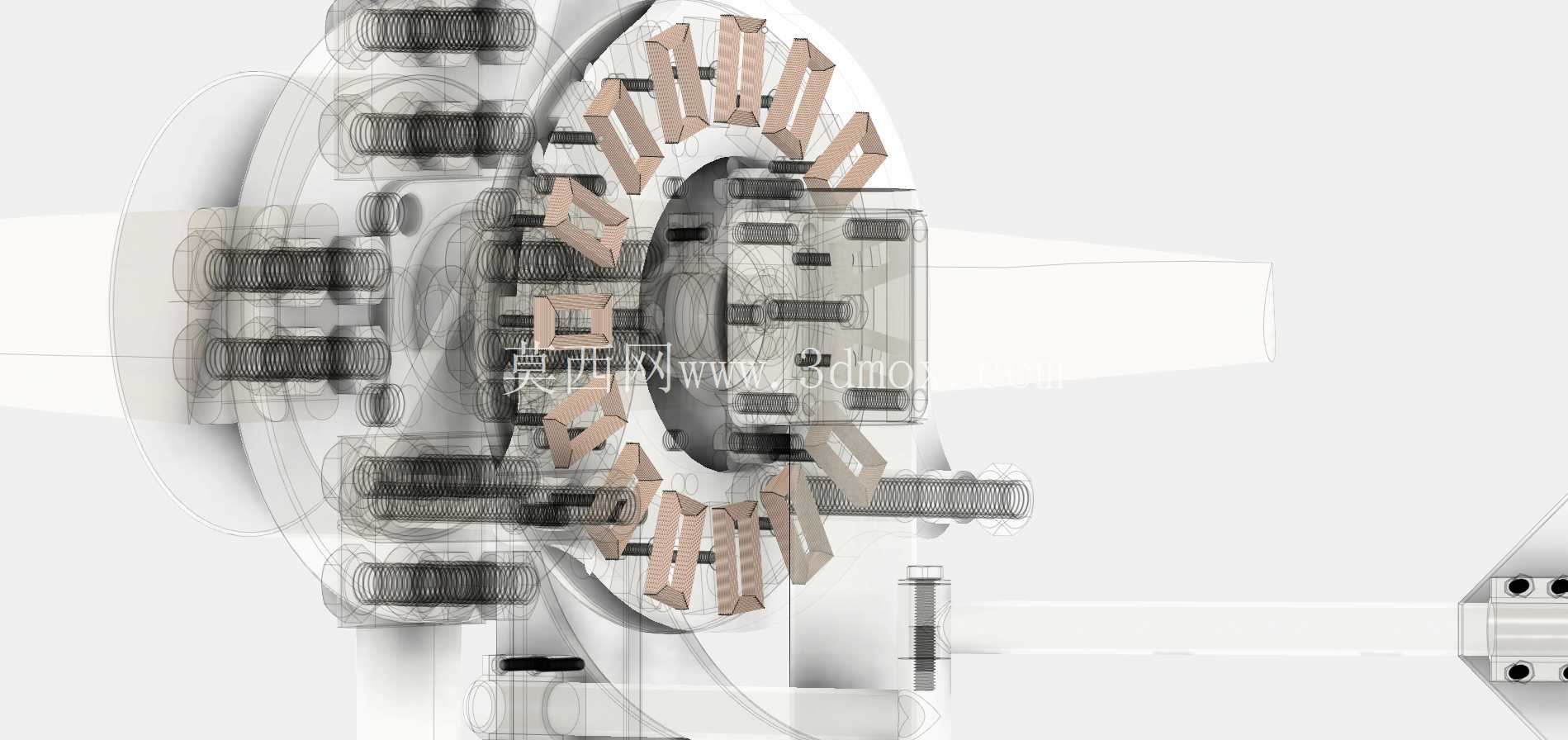

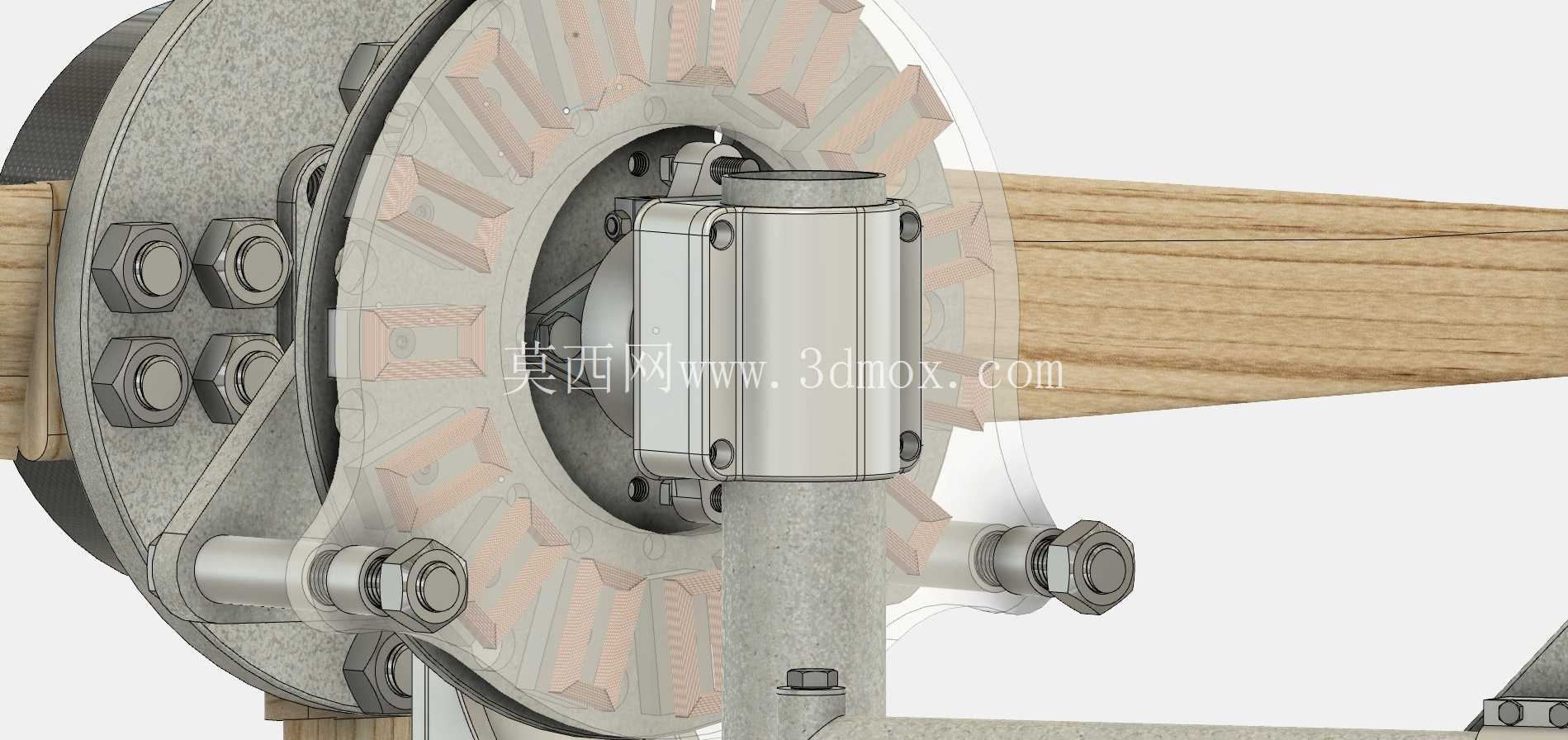

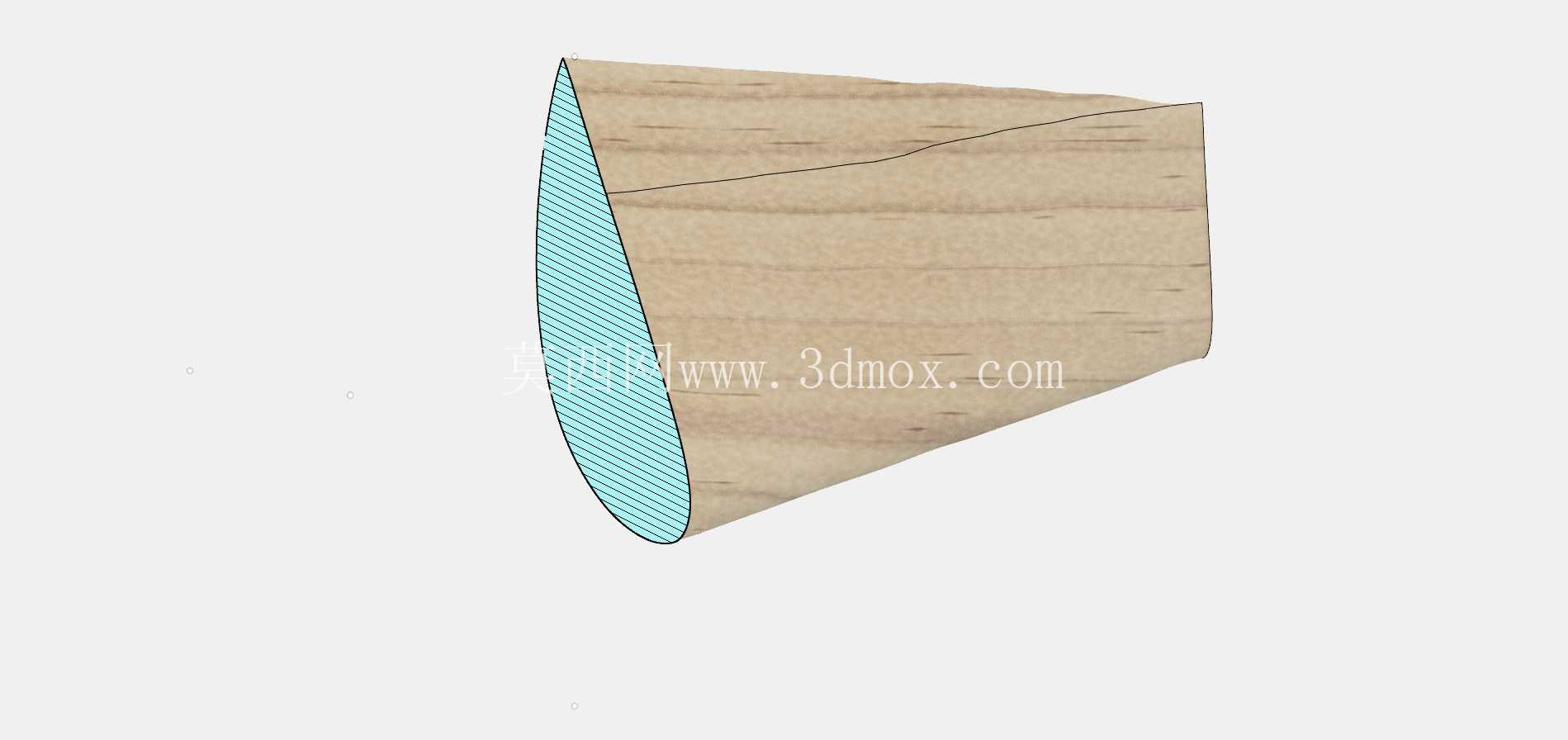

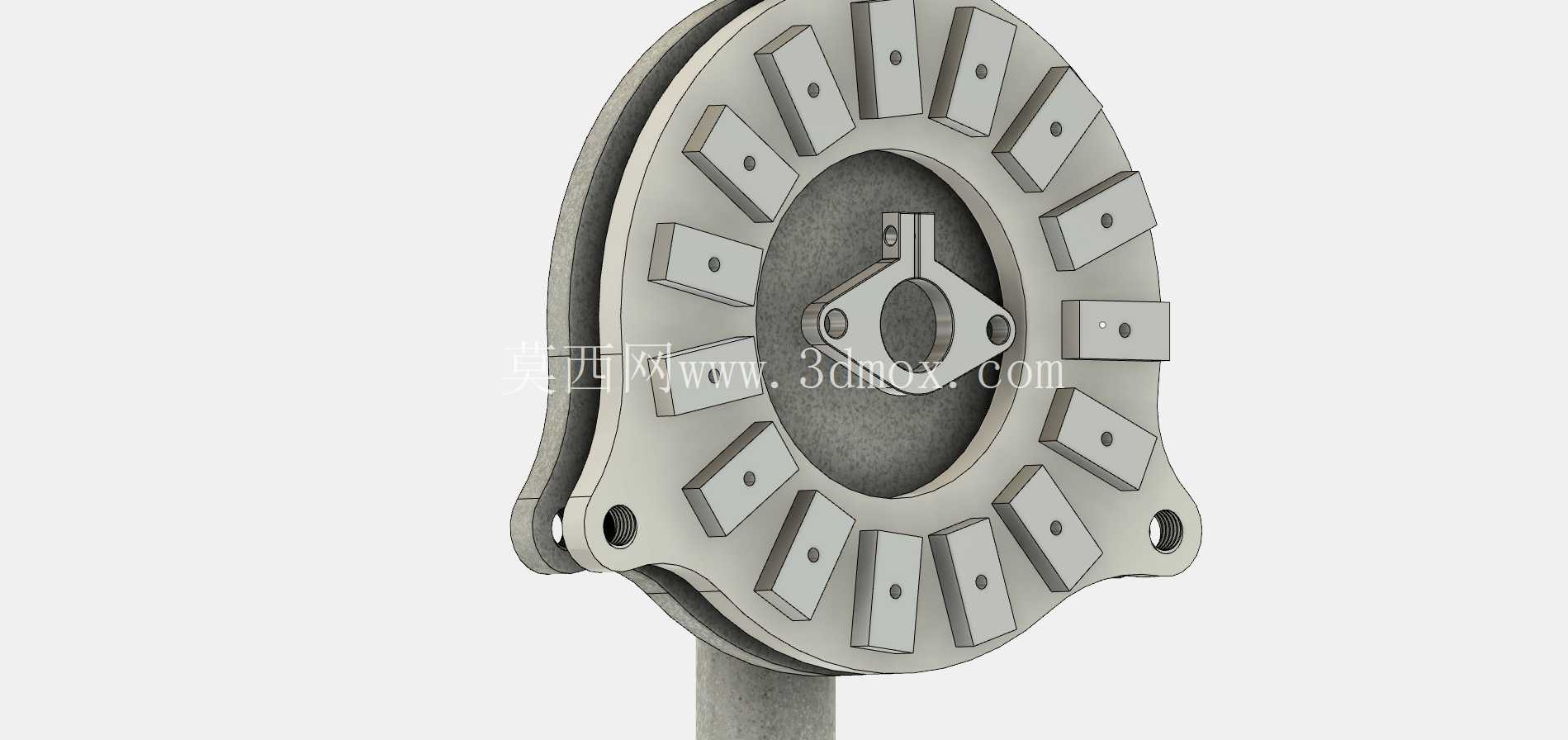

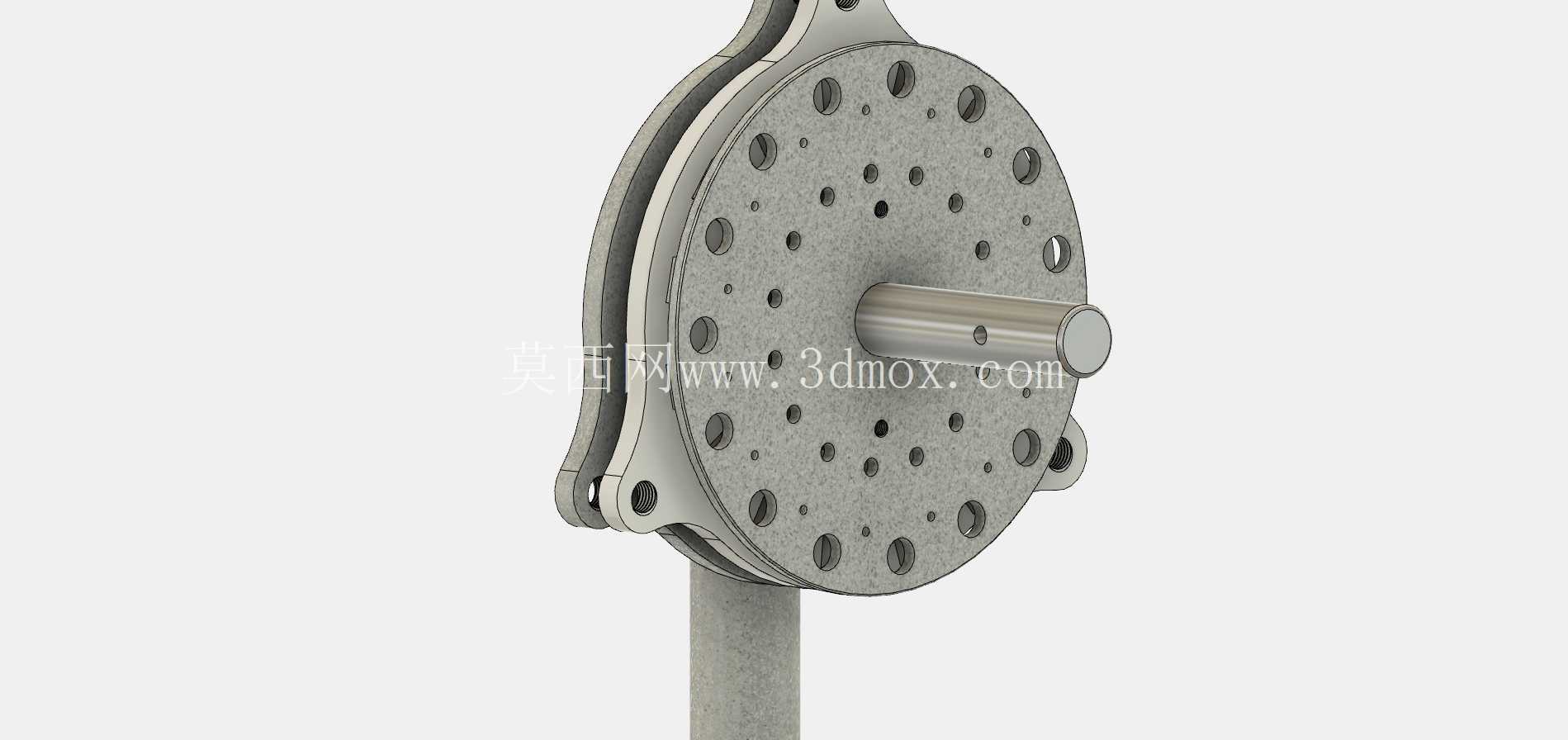

　　结构细节上，叶片采用木质复合层压结构的设计参考，这类材料密度低、阻尼特性好，可降低叶片旋转过程中的振动传递，同时加工难度低，适合小型机组的小批量生产；轮毂与叶片的连接部位设置了加强筋结构，可承受极端阵风下叶片根部的弯矩载荷，避免连接部位出现断裂失效。传动端的输出接口采用标准轴伸配合键连接的形式，可直接匹配低速永磁发电机的输入轴，无需额外加装增速齿轮箱，进一步降低传动链的功率损耗与故障点，对于小型离网机组而言，直驱结构的可靠性远高于带齿轮箱的增速结构，可适应无人值守的长期运行场景。

　　在结构建模过程中，所有连接副的配合间隙都按照实际装配公差进行了还原，轴承安装位的轴肩高度、螺栓孔的沉头深度、法兰面的贴合宽度都符合机械设计的通用规范，不存在结构干涉问题，可直接导出工程图用于零部件加工。从气动布局来看，三叶片的设计相比两叶片、四叶片结构，在运行过程中的动平衡特性更好，旋转时的扭矩波动更小，可降低塔架的振动载荷，延长整套机组的使用寿命；叶片的扭角从根部到尖部逐步变化，匹配不同半径处的线速度差异，保证整个叶片长度方向上的翼型都处于最佳攻角区间，最大化风能捕获效率。需要注意的是，这类小型风力涡轮机在安装时需要预留足够的风轮旋转安全空间，风轮旋转平面与周边障碍物的距离需大于1.5倍风轮直径，避免障碍物造成的湍流影响风轮运行稳定性，同时塔架的固有频率需要避开风轮的额定旋转频率，防止出现共振问题。整套结构没有冗余的装饰性设计，所有外部结构都服务于气动效率与结构防护需求，内部的支撑结构都经过载荷路径优化，在保证结构强度的前提下尽可能降低机头重量，减小偏航过程中的转动惯量，提升被动对风的响应速度。
