中小型汽车交流发电机定子结构设计

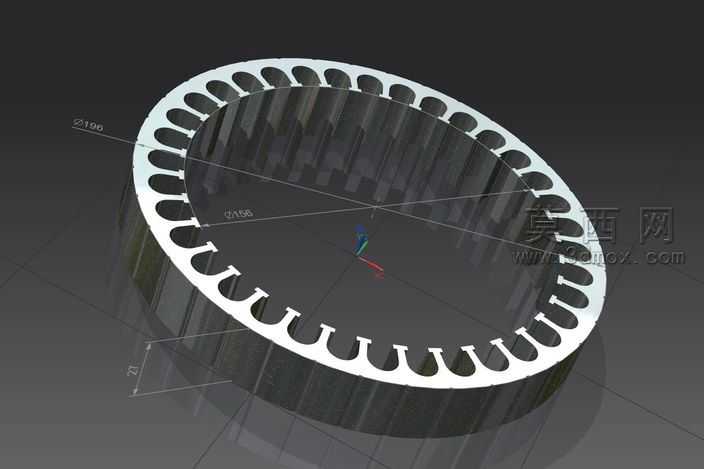

本模型为中小型汽车交流发电机的定子核心部件，采用NX三维软件完成全参数化建模，建模过程严格遵循汽车发电机定子的实际工程尺寸规范，首先通过草图绘制定子冲片的内外轮廓基准，精准定位定子铁芯的内径、外径以及轴向叠压长度参数，再对定子槽型进行精细化绘制，槽型采用适配中小型汽车发电机绕组嵌装的梨形槽结构，每一处槽口宽度、槽肩高度、槽底圆弧都经过尺寸校核，确保后续绕组排布的合理性。完成单片冲片的草图后，通过拉伸特征生成单片定子冲片实体，再通过阵列特征模拟硅钢片叠压的工艺结构，还原定子铁芯的叠装形态，建模过程中对铁芯的叠压系数进行参数化预留，可根据实际工艺需求调整叠片数量与总厚度。模型的绕组部分采用扫掠特征完成建模，按照三相交流发电机的绕组排布规则，将绕组嵌入对应定子槽内，清晰呈现绕组在槽内的排布走向与端部连接形态，材质设置上，定子铁芯赋予硅钢片的金属哑光材质，还原叠片的层叠纹理质感，绕组部分赋予绝缘漆包线的铜质亮面材质，同时区分绕组端部的绝缘层材质，通过渲染环境的光影调整，清晰展现定子内圆、槽型结构、绕组排布的细节特征。设计思路围绕汽车交流发电机的核心发电功能展开，定子作为发电机的电枢核心部分，其槽型设计直接影响绕组嵌装效率、发电效率与散热性能，本模型重点还原定子的核心结构特征，省略了非核心的外部壳体、端盖等部件，聚焦定子铁芯与绕组的配合结构，可用于汽车发电机的结构教学、发电原理演示、定子加工工艺参考，也可作为汽车电气系统三维装配场景中的核心零部件使用，模型的参数化结构支持后续根据不同功率等级的中小型汽车发电机需求，快速调整定子尺寸、槽数、绕组参数，适配不同的设计场景。
