高精度步进电机三维结构设计模型

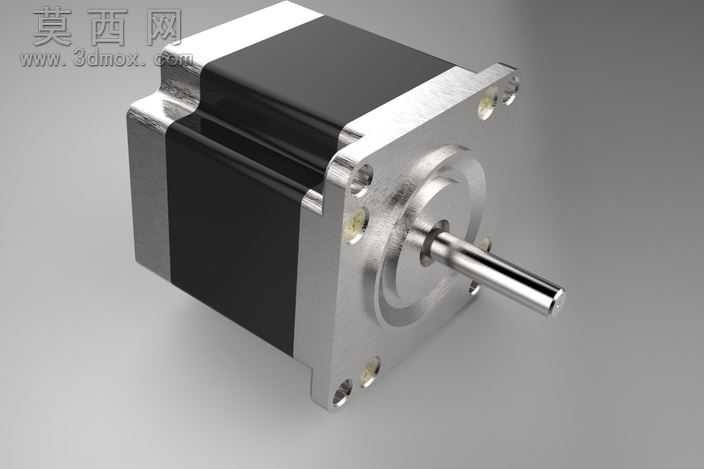

本模型为步进电机的高精度三维设计成果，建模阶段严格参照工业级步进电机的实际尺寸参数完成，通过三维建模软件的参数化设计功能，对电机的各个组成部件进行了1:1比例的还原。模型主体分为定子外壳、端盖法兰、输出轴、绕组腔体四个核心部分，建模过程中对端盖法兰上的安装孔位进行了精准定位，每个孔的孔径、孔距都完全匹配行业通用安装标准，确保模型可直接用于装配模拟场景。材质渲染阶段，针对不同部件的物理特性进行了材质区分：电机主体的黑色外壳部分采用哑光磨砂金属材质，还原了实际电机外壳的喷塑工艺质感；前后端盖与输出轴部分采用抛光铝合金材质，通过调整材质的反射率、粗糙度参数，模拟出金属机加工后的亮面金属光泽，同时在输出轴的轴肩、键槽位置添加了细微的倒角细节，还原真实机加工的工艺特征。结构设计上，模型完整还原了步进电机的方形法兰安装结构，输出轴采用单出轴设计，轴端的定位平面、轴径公差都按照实际工业产品的设计规范进行绘制，绕组腔体部分的分层结构也做了简化但准确的表达，既保证了模型外观的完整性，也兼顾了内部结构的示意性。设计思路围绕工业实用性展开，模型整体布线规整，没有冗余的几何面，所有倒角、圆角都按照实际生产的工艺要求设置，既可以用于产品展示渲染，也可以导入装配场景中作为标准驱动部件使用，适配自动化设备、3D打印机、小型数控机床等多种需要精准步进驱动的机械装配场景，模型的面数经过优化处理，在保证细节精度的同时降低了文件体量，方便在各类三维设计软件中导入编辑。
