ULLRICH铝制走道格栅三维结构设计

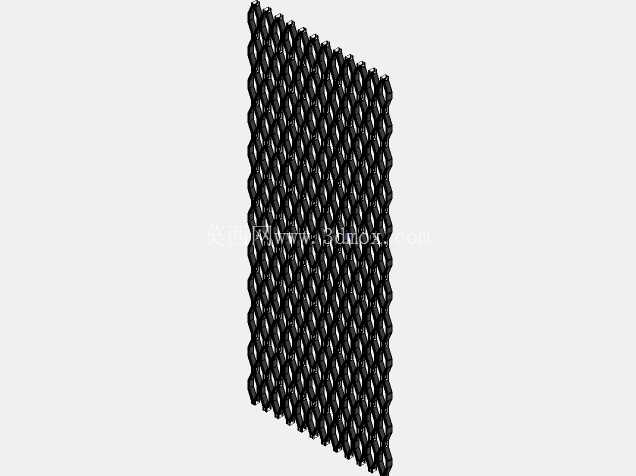

　　这款铝制走道格栅的建模过程，最先要考虑的是工业现场的实际踩踏受力需求，毕竟这类构件最常出现在工业平台巡检通道、设备周边检修走道、高空作业平台铺板、阀门操作站周边的踩踏区域，甚至是污水处理厂、化工厂的露天走道场景，长期要承受人员巡检踩踏、小型工具临时放置的载荷，还要兼顾排水、漏尘的需求，避免走道表面积液积灰造成滑倒风险。建模时首先确定了菱形网孔的排布逻辑，网孔的尺寸选择没有做的过大，是考虑到巡检人员穿劳保鞋行走时不会卡鞋跟，同时也能保证小尺寸的工具比如扳手、螺丝刀不小心掉落时不会直接从网孔坠落到下层设备或区域，降低高空坠物的风险；网孔也没有做的过小，否则会增加整体构件重量，还容易积攒杂物造成堵塞，失去格栅透空的优势。

　　整体构件采用铝合金材质建模，是因为铝合金本身的抗腐蚀性能适合户外或者有轻度腐蚀的工业场景，不需要频繁做防腐涂装维护，重量也比钢制格栅轻很多，不管是现场安装搬运，还是后期拆卸检修下方设备，单人就能完成板块的挪动，不需要额外调用起重设备，能大幅降低现场安装的人工成本。建模时特意做了整体板块的折弯收边结构，板块的边缘做了加厚的折边处理，不是单纯的网面直接裁切，这样的设计是为了提升单块格栅的整体刚性，避免人员踩踏在板块边缘时出现网面翘曲、变形的问题，同时收边结构也能和支撑框架的安装位更好贴合，安装时不需要额外做边缘打磨处理，折边预留的安装孔位可以直接用螺栓固定在下方的支撑钢梁或者铝型材框架上，安装间隙控制在合理范围，不会出现板块晃动的情况。

　　网面的筋条截面做了椭圆化的圆角处理，没有保留尖锐的裁切棱角，一方面是避免安装和巡检人员被锐边划伤，另一方面圆角结构能提升筋条的抗弯折性能，相比直角截面的筋条，在承受集中载荷时不容易出现应力集中导致的筋条断裂问题。在确定整体安装边界时，单块格栅的尺寸控制在单人可搬运的重量范围内，长宽尺寸适配常规工业走道的支撑跨距，不需要在板块中间额外增加支撑梁，就能满足人员行走的挠度要求，踩踏时不会出现明显的下沉晃动感。网面的排布做了连续的菱形交错结构，筋条之间的连接点做了一体化的建模处理，模拟实际生产中的冲压一体成型工艺，不是后期拼接的结构，这样能保证整个网面的受力可以均匀传递到四周的收边结构上，不会出现局部筋条受力过大脱开的问题。

　　考虑到实际使用中可能会有少量的油污或者积水落在格栅上，筋条的表面做了微凸的防滑纹理建模，提升鞋底和格栅表面的摩擦力，即使表面有少量积液也不会出现打滑的情况。在建模的细节处理上，相邻筋条的连接位置做了小圆角过渡，避免应力集中，在长期反复踩踏的疲劳载荷下，连接位置不会出现开裂的问题。这类格栅除了用在工业走道，也可以作为设备的安全防护网、通风口的防护格栅使用，透空率能满足通风散热的需求，同时足够的结构强度能防止人员意外触碰内部的运动部件或者高温部件。建模时没有做多余的装饰性结构，所有结构都围绕实用性能展开，收边的安装孔位做了长圆孔设计，能适配现场安装时的尺寸误差，不需要现场重新打孔，降低现场安装的工作量。整体网面的平整度做了严格的控制，建模时保证整个网面在同一平面上，不会出现局部凸起或者凹陷的情况，避免人员行走时被绊倒。筋条的厚度选择经过受力测算，在满足额定均布载荷和集中载荷的前提下，尽可能减小筋条厚度，控制整体重量，同时铝合金的材质特性也能保证在户外长期使用不会出现锈蚀，延长构件的使用寿命，减少后期的维护更换成本。
