适配2.25英寸管径的真空软管固定存储夹

　　在真空管路布设场景中，尤其是工业真空系统、小型实验真空装置、车间集中供气配套的真空支路里，软管的收纳固定一直是容易被忽略但直接影响管路整洁度、使用寿命的细节。很多现场布设时，临时用扎带捆绑、铁丝固定的软管，长期受自身重力拉扯、设备运行振动影响，很容易在接头位置出现应力集中，轻则导致管路密封失效漏气，重则软管弯折堵死真空通路，影响整套系统的真空度稳定性。这款软管存储夹就是针对这类现场痛点设计的专用固定件，核心适配公称直径2.25英寸的真空软管，对应实际软管外径约2.375英寸，除了适配刚性品牌的同规格真空软管外，只要是外径落在这个尺寸区间的同规格软管，基本都能实现稳定夹持。

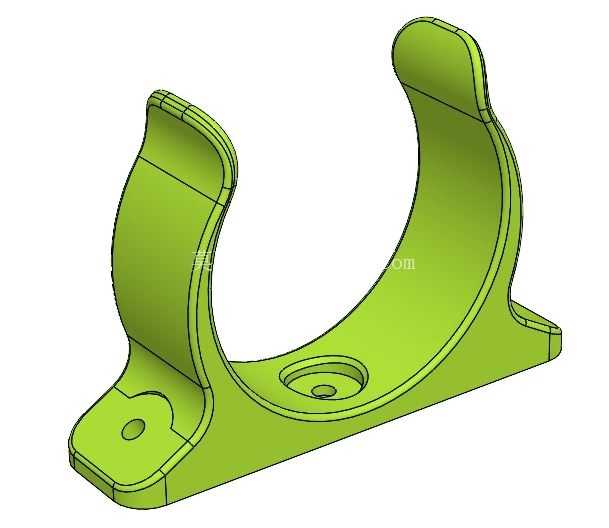

　　从结构设计来看，整个夹体采用一体化成型的对称式C型抱合结构，没有额外的拼接部件，避免了多零件装配带来的松动隐患。上部的弧形抱臂完全贴合软管的外圆弧面，夹持时不会出现局部点接触压伤软管外壁的情况，抱臂边缘做了圆滑的倒圆角处理，软管在夹内产生微小位移时也不会被锐边割伤外覆层。下部的安装底座和抱臂是平滑过渡的加强筋连接结构，从底座两端的安装孔位置向上延伸出连续的支撑曲面，既保证了夹持时的结构强度，又不会因为应力集中导致夹体在长期受力下出现开裂。底座上的两个安装孔是沉孔设计，安装时螺钉头可以完全沉入孔内，不会突出底座平面，保证夹体安装后能完全贴合安装基面，不会出现翘边、晃动的情况。

　　实际安装使用时，首先要确认安装基面的平面度，尽量选择平整的设备侧壁、管路支架立面或者工作台立面作为安装位，两个安装孔的中心距是固定值，安装前可以先通过夹体底座的孔位在基面上做标记，预钻安装孔或者采用自攻螺钉固定时，要保证螺钉锁紧后夹体没有松动，夹持方向要顺着软管的自然走向，避免强行掰动软管让其卡入夹内，否则长期的反向应力会让夹体承受额外的载荷，也会让软管在夹持位置出现弯折。卡入软管时，只需要将软管对准C型开口，稍微用力按压就能让软管滑入抱合腔内，C型开口的尺寸经过反复校核，既不会因为开口过大导致软管容易从夹内脱出，也不会因为开口过小导致软管卡入困难，甚至划伤软管外壁。

　　从安装边界来看，夹体整体的外轮廓宽度要大于软管外径约三分之一，安装时要在夹体两侧预留至少10mm的操作空间，方便安装螺钉时工具可以顺利操作，夹体的高度方向从安装基面到抱弧最高点的尺寸，要保证软管装入后，软管最低点和安装基面之间留有微小间隙，避免软管长期和安装基面摩擦磨损外表面。在多根软管并排布设的场景下，相邻两个夹体的安装间距要根据软管的硬度做调整，硬度较高的刚性软管，间距可以设置在400-500mm，偏软的软管间距要缩小到300mm左右，避免软管在两个固定点之间出现下垂弯折，影响真空通路的通流面积。

　　和市面上常见的通用管夹相比，这款存储夹的抱合弧度是专门针对2.25英寸真空软管的壁厚、硬度做的匹配，通用管夹往往适配的管径范围宽，夹持时要么过松要么过紧，过松的话设备运行振动时软管会在夹内窜动，长期摩擦会磨穿管壁；过紧的话会把软管夹变形，导致管路通径变小，真空阻力变大。这款夹体的抱合深度刚好覆盖软管外圆的三分之二左右，既能提供足够的抱紧力防止软管脱出，又不会过度挤压软管导致内壁变形。在一些需要经常拆装软管的场景下，这种C型开口的设计比螺栓锁紧的抱箍操作效率高很多，不需要松开螺钉就能直接把软管取出或者卡入，日常维护、更换管路的时候能节省大量操作时间。

　　在实际的车间应用场景里，这类管夹除了用来固定真空软管，也可以用来固定同外径的电缆、通风软管、轻质输水软管，只要外径尺寸匹配，都能实现稳定的固定效果。夹体的结构强度可以承受软管满管状态下的重量，即使是内部有介质流动产生轻微振动的管路，也能保持稳定的固定状态，不会出现夹体断裂、固定失效的情况。设计时还考虑了不同安装环境的兼容性，底座的安装孔可以适配常用的自攻螺钉、机螺钉，不管是在金属型材面、木质板面还是塑料面板上都能完成安装，不需要额外定制专用的安装紧固件。
