全自动环保粘土砖砌块成型生产线

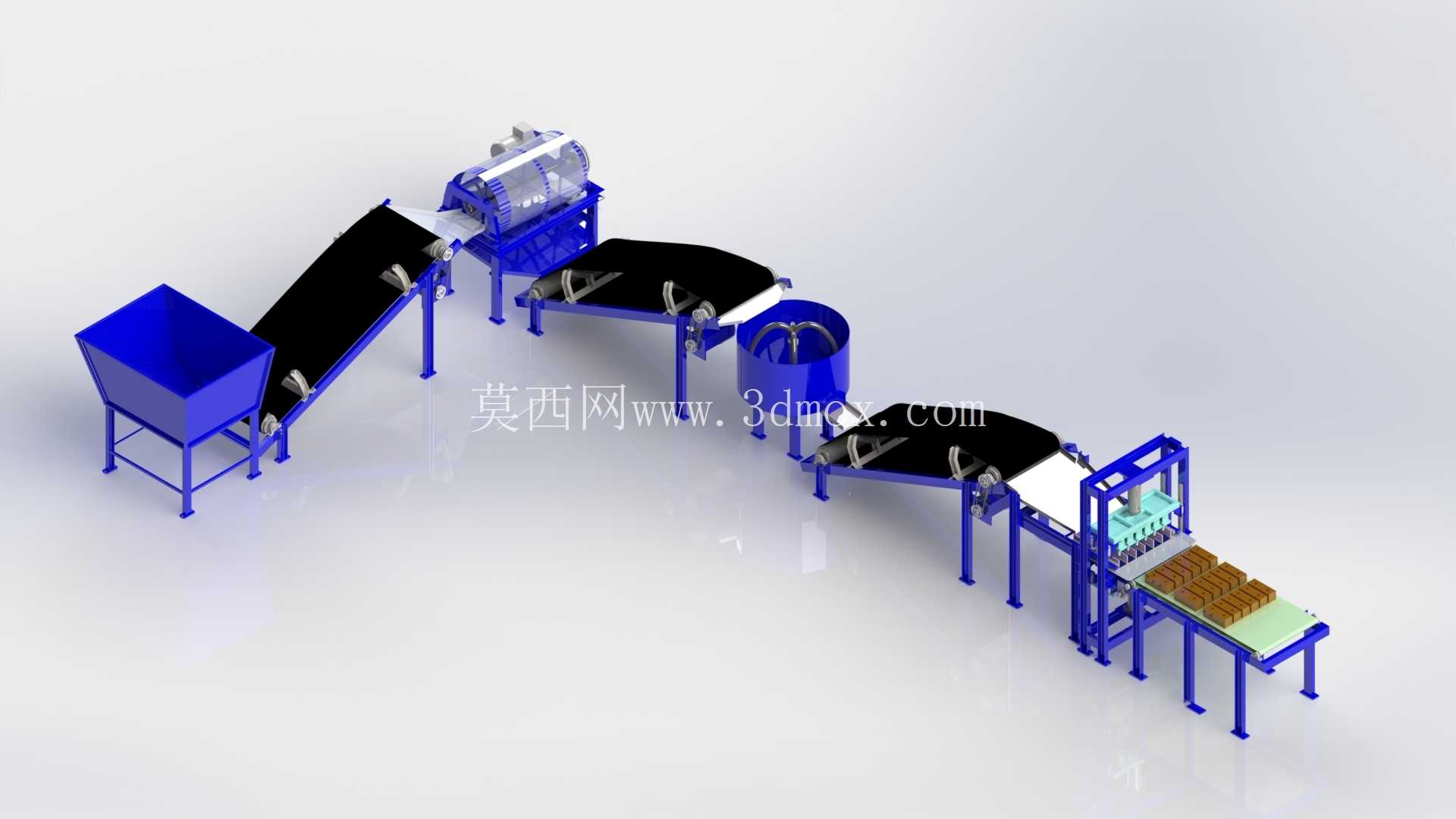

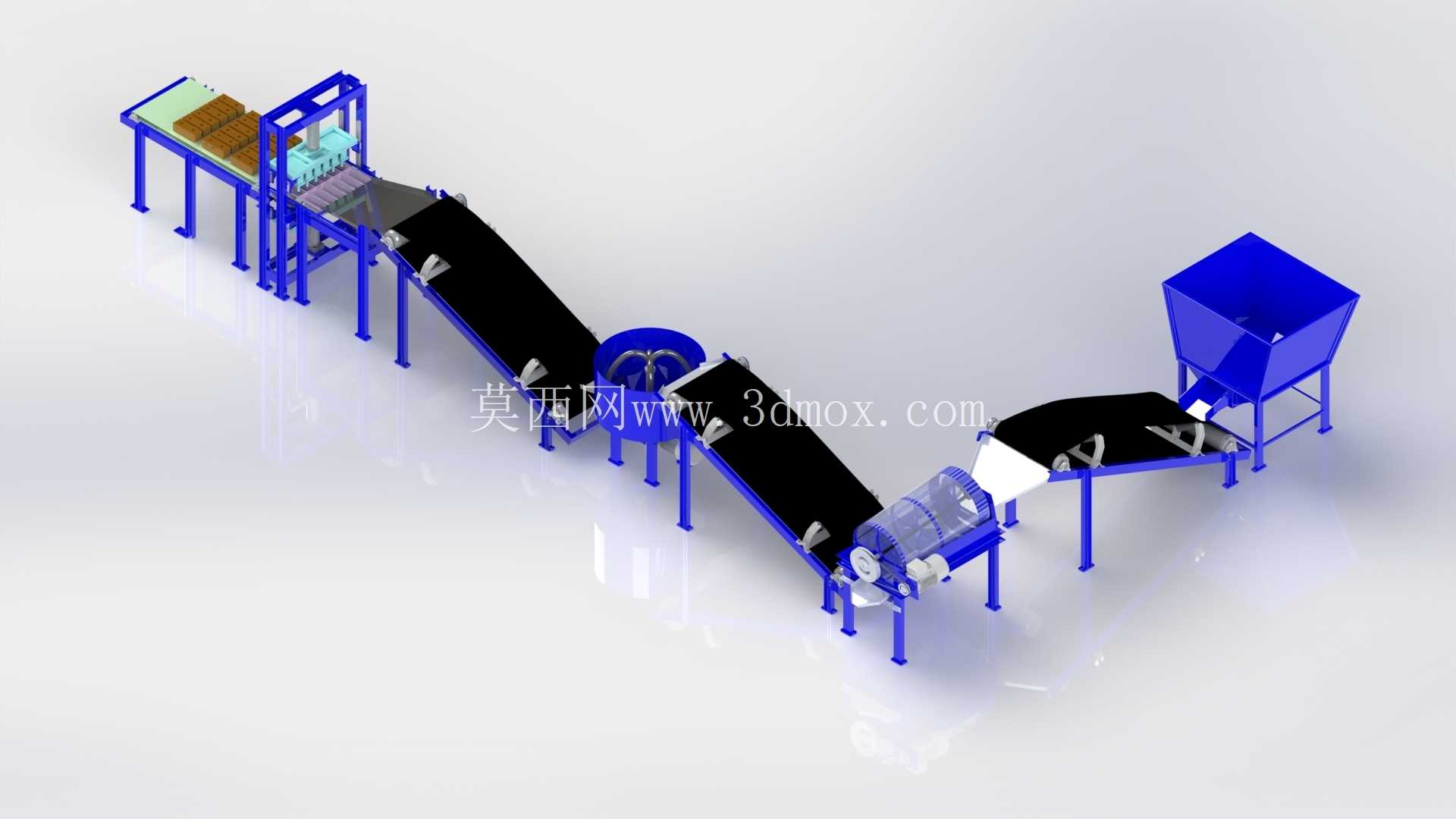

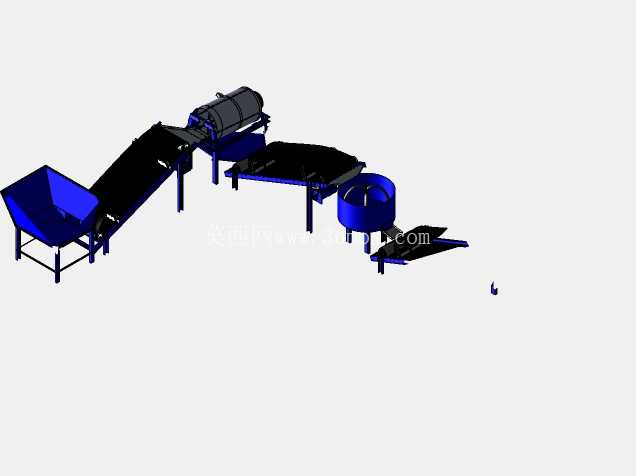

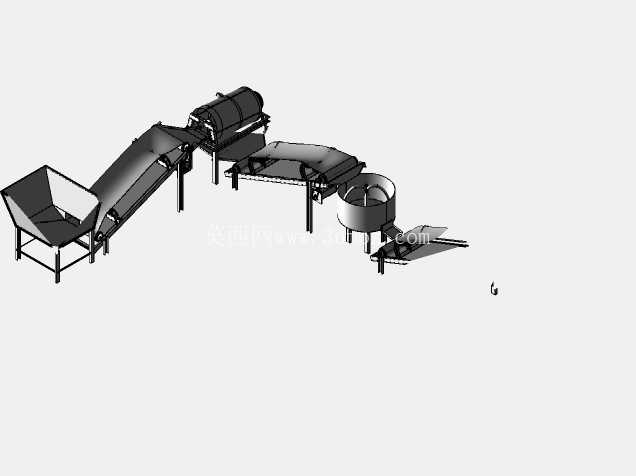

　　这套制砖生产线三维模型，完整还原了环保粘土砖从原料输入到成型砖坯输出的全流程工位布局，可直接用于建材生产车间的方案规划、设备干涉校验以及产线节拍模拟。从现场应用场景来看，这类设备主要部署在中小型建材生产厂区、固废资源化制砖站点，替代传统人工制砖的零散工序，解决传统制砖过程中给料不均、压制压力不稳定、砖坯密度离散性大的问题，适配以粘土、改性渣土为主要原料的标准砖生产需求，产出的砖体可直接进入后续晾晒、烧结工序，无需额外的人工码坯修整。

　　产线的工位排布顺着物料流向依次设置，最前端为原料受料斗，采用敞口式接料结构，斗体倾斜角度设置为62度，避免粘性粘土在斗壁积料架桥，料斗出口直接对接第一台爬坡皮带输送机，皮带表面增设横向挡条，防止湿粘原料在爬坡过程中下滑，输送机的机架采用方管焊接结构，支脚设置可调高度的地脚盘，可适配厂区地面不平整的安装场景，单段输送机的有效输送宽度为600mm，爬坡段倾角控制在18度以内，兼顾输送效率与物料稳定性。原料经第一段输送进入滚筒筛分工位，筛筒采用冲孔筛板结构，可将原料中的大粒径结块、杂质筛分排出，筛下的合格原料落入下方接料溜槽，经第二段水平皮带输送机输送至搅拌料仓，搅拌仓内设置双轴搅拌桨叶，对原料进行二次匀化处理，保证原料含水率、组分均匀，避免后续压制出现砖坯分层、开裂的问题。

　　搅拌完成的原料经第三段皮带输送机输送至压制成型工位的料斗内，成型主机采用垂直下压的压制结构，压制工位设置多组模具型腔，单次压制可完成多块标准砖的成型，压制压力保持恒定输出，保证每块砖坯的压实密度一致，成型后的砖坯由顶出机构抬升，经推送机构转移至出料皮带输送机上，整齐排布后输送至产线末端，等待后续转运。整条产线的各工位之间通过皮带输送机衔接，相邻工位的衔接处设置导料溜板，避免物料撒落，所有输送机的驱动端均设置在设备外侧，方便日常维护时更换易损件、调整皮带张紧度。

　　从设计思路来看，这套产线在建模时充分考虑了现场安装的边界条件，整条产线的总长度控制在18米以内，宽度方向最大尺寸为3.2米，设备最高点为滚筒筛分机的进料端，距安装地面高度为4.2米，车间部署时只需保证地面承载力不小于5吨每平方米，预留1.2米以上的侧边操作维护通道即可完成安装，无需额外开挖基础地坑，降低了厂区改造的成本。各独立工位的机架均采用模块化设计，拆分后的单个模块最大重量不超过1.2吨，可通过普通叉车完成转运、吊装，现场安装时只需按照定位标识拼接固定，即可完成整线组装，大幅缩短现场安装调试的周期。

　　结构细节上，所有皮带输送机的托辊均采用密封式轴承结构，适配制砖车间多粉尘的作业环境，避免粉尘进入轴承造成卡滞磨损；成型主机的压制导向柱采用镀铬处理，表面粗糙度控制在Ra0.8以内，保证上下模合模时的同轴度，减少模具磨损；各工位的驱动电机均设置防尘罩，避免生产过程中产生的粉尘附着在电机散热片上，影响电机散热效率。产线的电控点位预留也在模型中做了明确标注，各驱动电机的走线槽沿机架侧边布置，传感器安装位预留了标准安装孔位，方便后续电气设计时直接取用点位坐标，减少二次设计的工作量。对于从事建材设备设计、产线规划的工程师来说，这套模型可直接作为同类型制砖产线的设计参考，通过调整各工位的输送速度、压制行程参数，即可适配不同规格砖型的生产需求，也可通过替换模具结构，拓展生产透水砖、空心砌块等其他建材产品。
