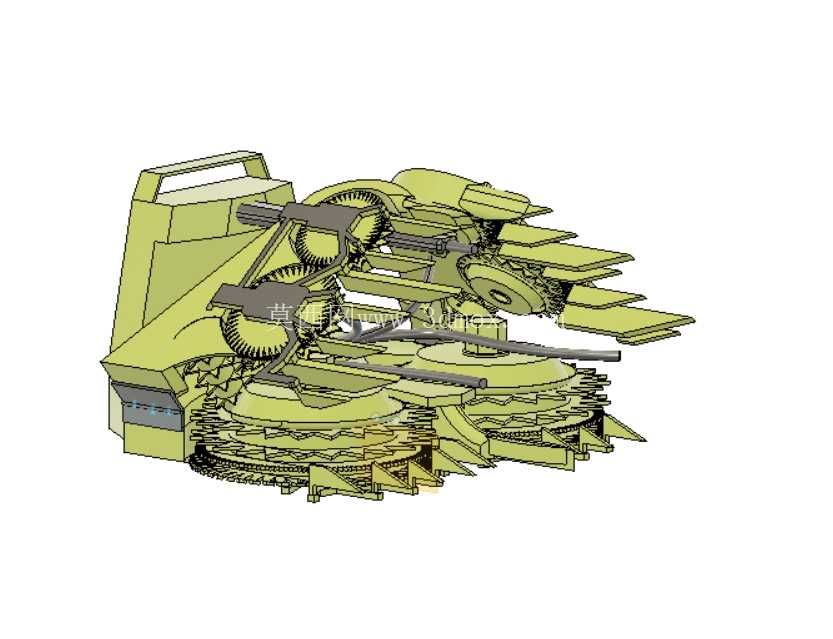

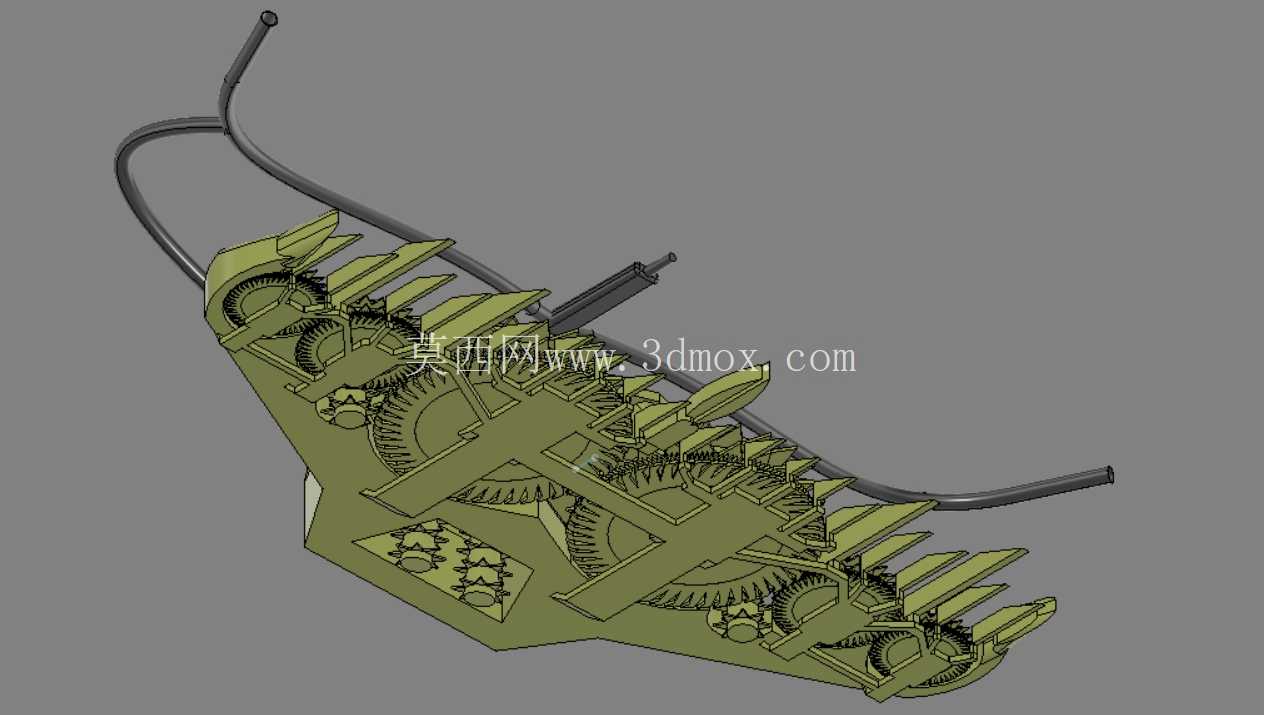

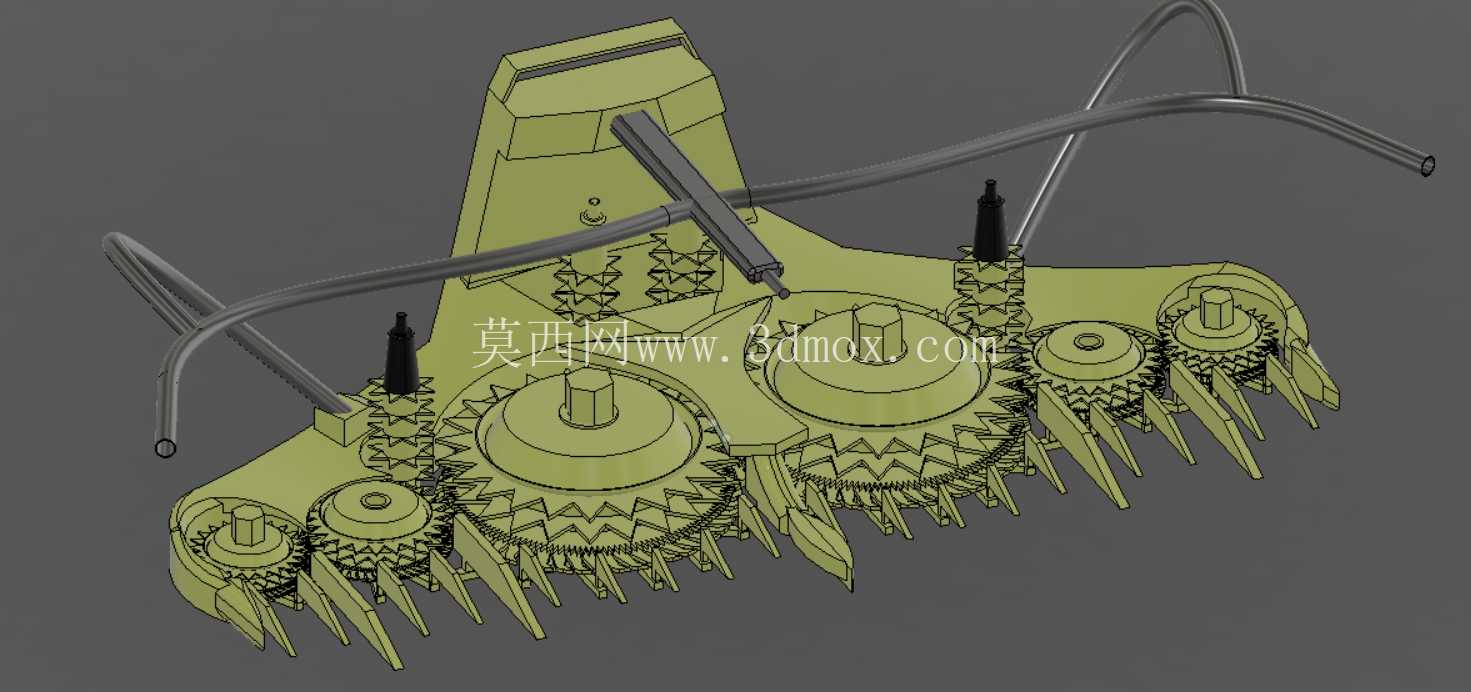

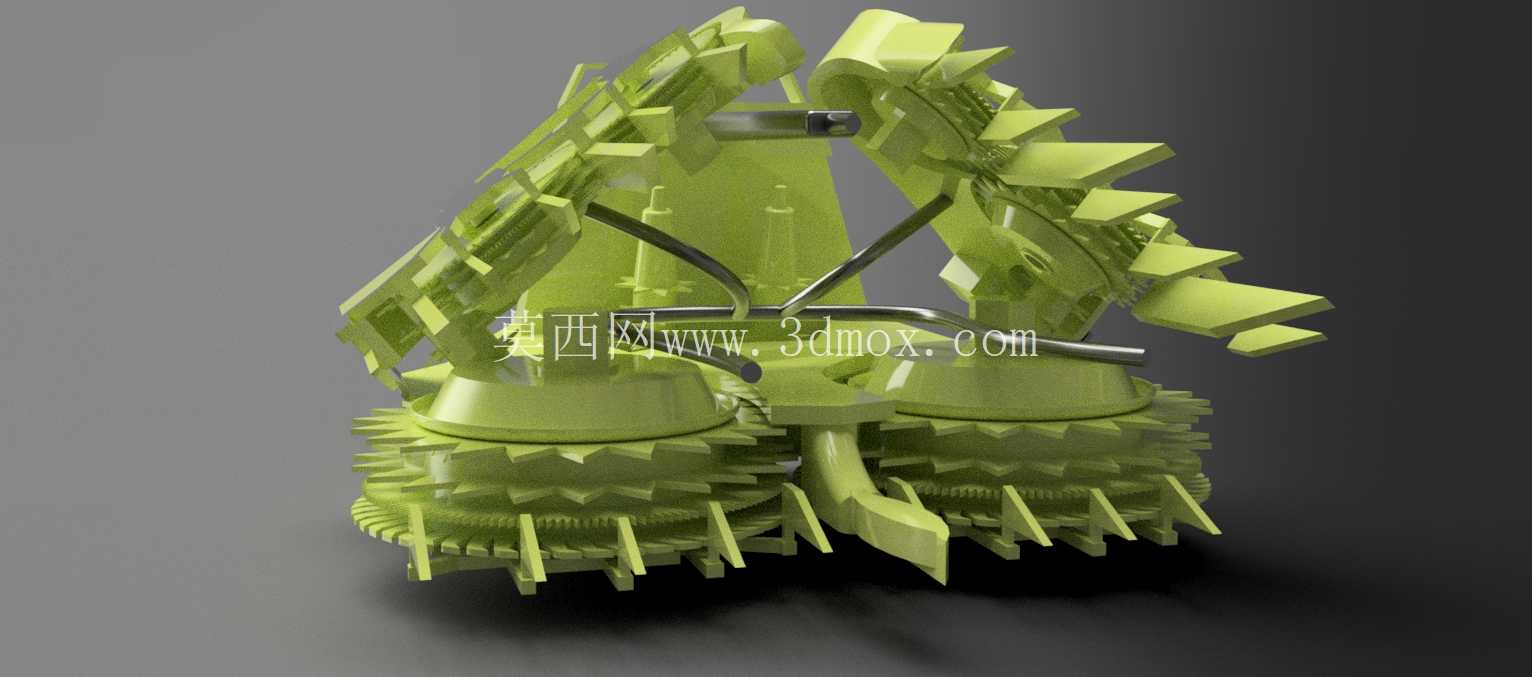

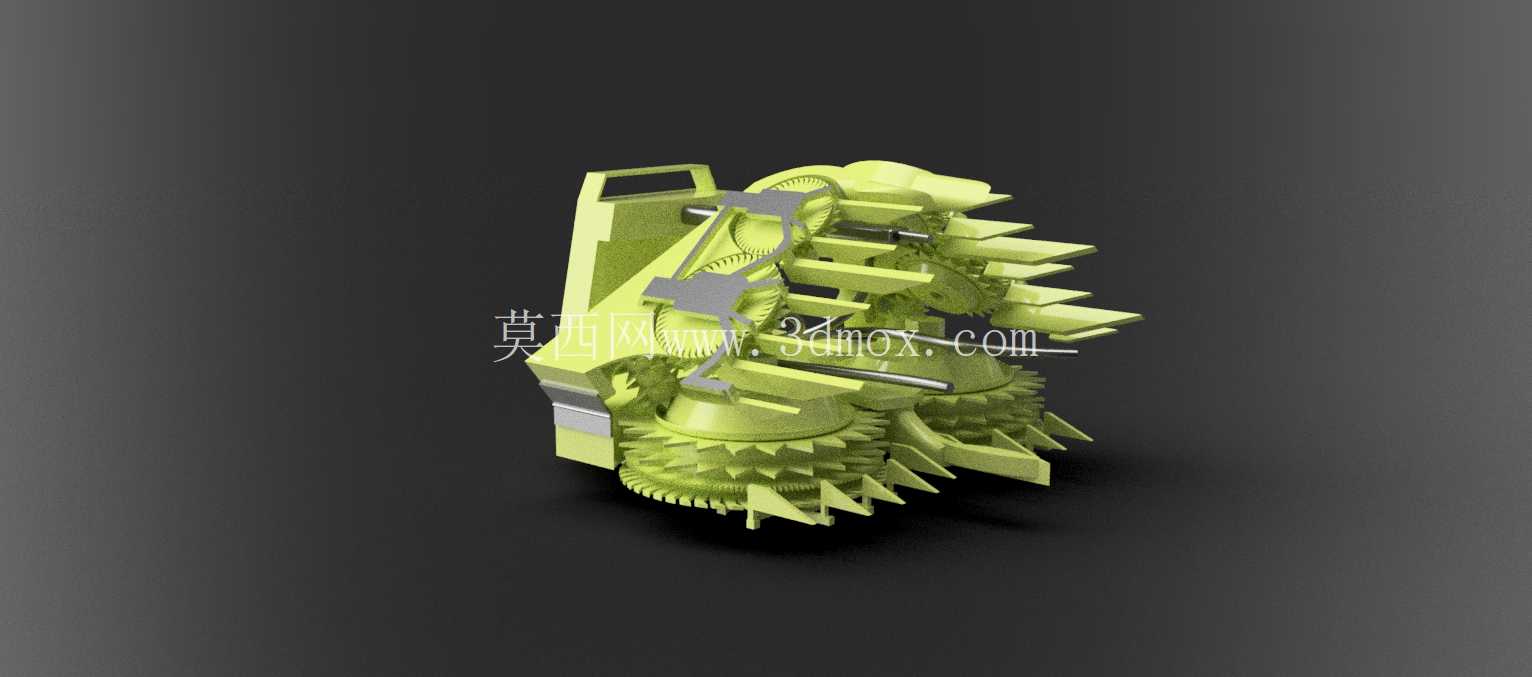

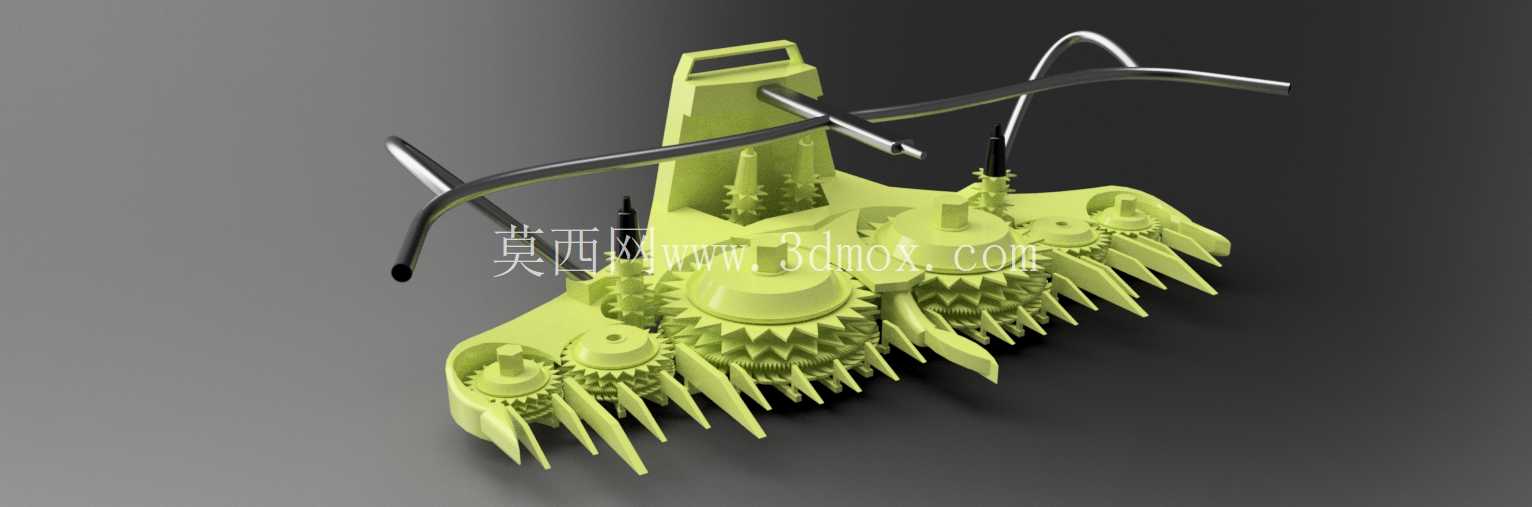

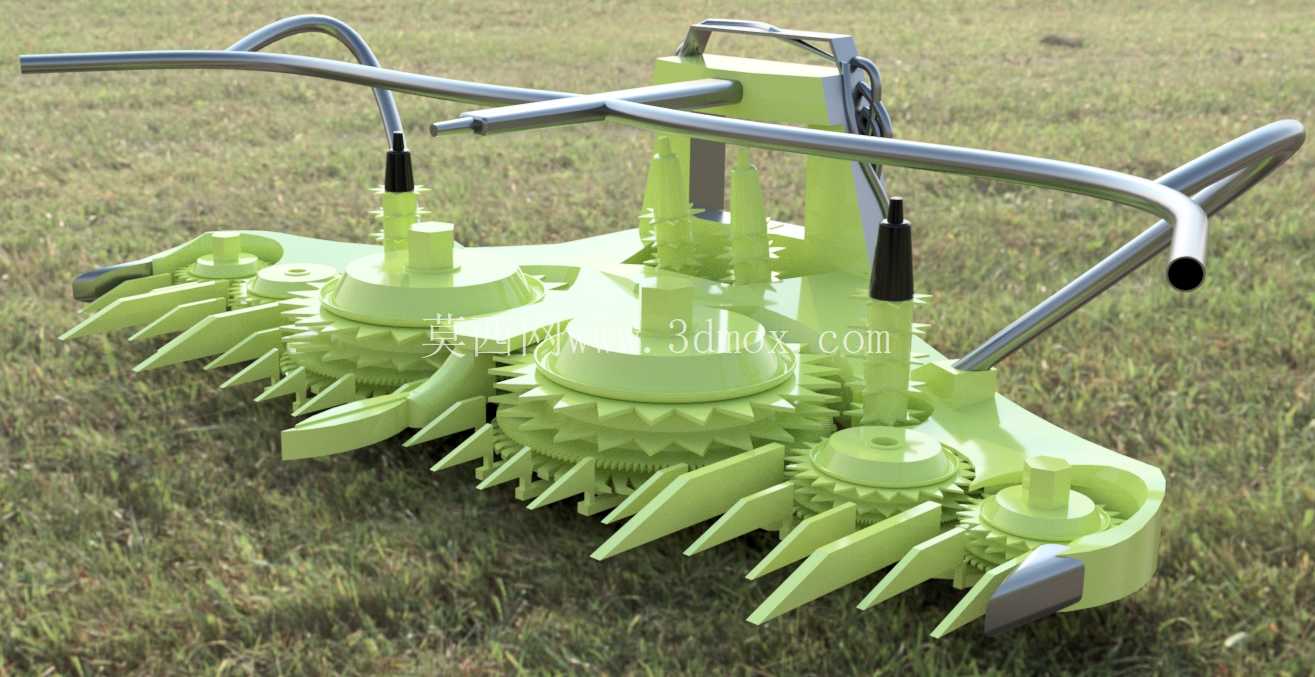

约翰迪尔联合收割机割台传动结构

　　这套结构对应的是联合收割机前端割台的核心作业单元，主要应用于大田谷物收获场景，在小麦、水稻、大豆等旱地及水旱轮作地块的收获作业中承担核心的作物喂入、初脱与输送功能，是联合收割机直接接触作物、决定收获损失率与作业效率的关键部件。从结构设计逻辑来看，整个单元采用分层排布的传动与作业组件布局，上层布置拨禾轮的传动齿轮组与支撑臂，中层设置往复式切割器的驱动连杆机构，下层排布螺旋搅龙与脱粒间隙调节组件，所有传动路径均采用闭式齿轮传动配合短连杆传递动力，避免田间作业时秸秆、尘土进入传动副造成卡滞或磨损。

　　在实际作业过程中，拨禾轮会先将待收割作物向切割器方向扶持推送，往复运动的动刀片配合定刀片完成作物茎秆的切断，随后切断的作物会被下层的螺旋搅龙向割台中部聚拢，通过喂入搅龙送入后续的脱粒清选系统；整套结构的功能设计重点围绕降低谷物损失展开，拨禾轮的转速、弹齿角度可根据作物高度、倒伏情况调整，切割器的往复行程匹配不同作物茎秆的剪切特性，搅龙的叶片螺距与间隙可根据作物喂入量动态调整，避免出现喂入堵塞或者作物抛洒的问题。从安装边界来看，整个割台单元通过后侧的挂接接口与联合收割机的主机喂入口连接，接口处设置有定位销与快锁结构，可根据不同作业需求更换不同割幅的割台单元，整体宽度方向的尺寸根据适配主机功率覆盖3米到7米不等的割幅规格，高度方向的调节范围适配20厘米到120厘米的作物留茬高度需求，传动系统的动力输入轴与主机动力输出轴采用花键连接，传递扭矩满足满幅作业时的最大负载要求。

　　设计过程中针对田间复杂作业工况做了针对性优化，所有外露的作业部件均采用耐磨合金钢材质，切割器刀片做了表面淬火处理，传动齿轮采用渗碳淬火工艺提升齿面接触强度，连杆铰接点均设置有防尘密封轴承，减少日常维护的注油频次；拨禾轮的支撑臂采用变截面箱型结构，在保证结构刚度的同时降低整体重量，避免割台前端过重造成主机翘头。间隙调节机构采用螺杆式微调结构，操作人员可在作业过程中根据作物成熟度、含水率快速调整凹板筛与脱粒滚筒的初始间隙，不需要拆解部件即可完成参数调整，配合主机的自动控制模块，可实现根据实时喂入量自动匹配拨禾轮转速、割台高度与风扇风速，减少人工持续调整参数的工作量，降低对操作人员的经验要求。

　　整套结构的传动路径经过多次优化，动力从主机输入后分为三路传递，第一路通过齿轮减速后驱动拨禾轮转动，第二路通过曲柄连杆机构将旋转运动转换为切割器的往复直线运动，第三路通过链传动驱动下部螺旋搅龙转动，三路传动的传动比经过匹配计算，保证拨禾轮线速度、切割器往复频率、搅龙转速三者匹配对应作业速度下的作物喂入节奏，避免出现拨禾速度过快打落谷粒、或者切割速度过慢造成茎秆撕裂、搅龙转速不足造成喂入堵塞的问题。在结构强度校核方面，针对田间作业可能遇到的石块、硬物撞击工况，切割器梁采用加厚矩形钢管制作，后部设置有安全剪切螺栓，当切割器遇到过大冲击载荷时剪切螺栓会先断裂，保护传动齿轮与连杆部件不受损坏，降低故障维修成本。
