多规格三通锁紧螺母结构设计

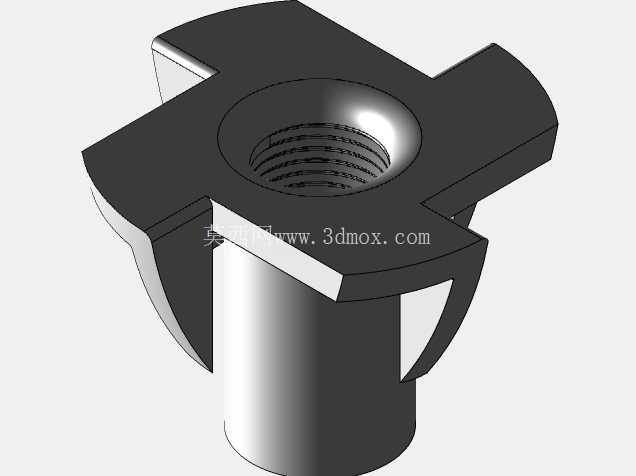

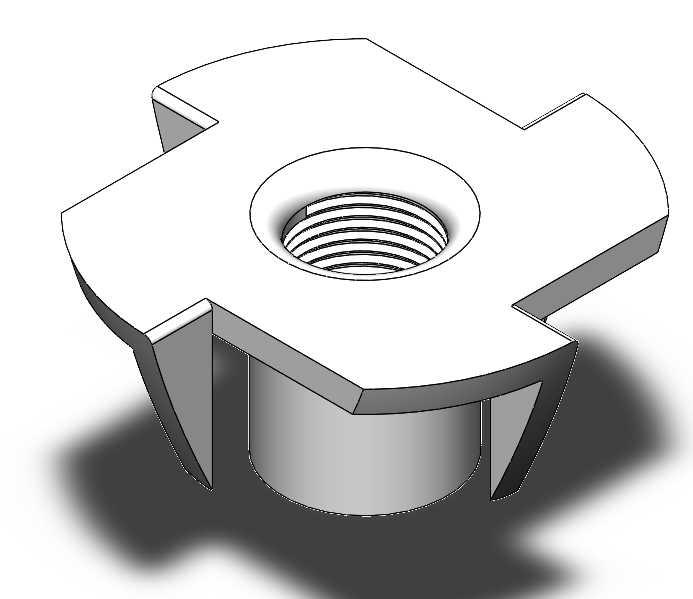

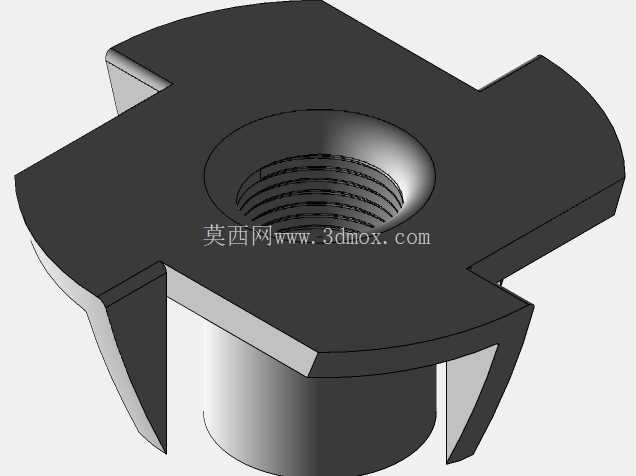

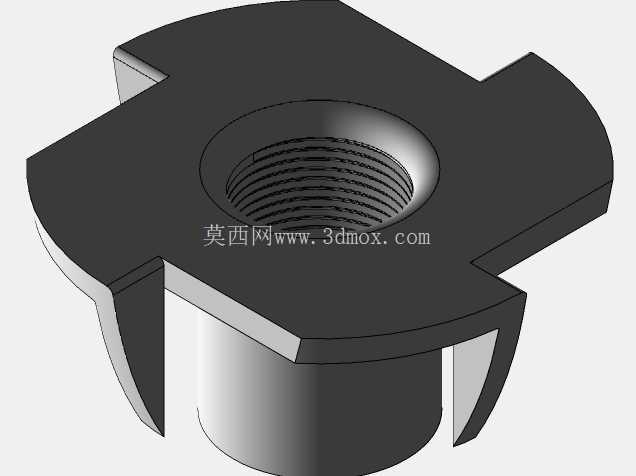

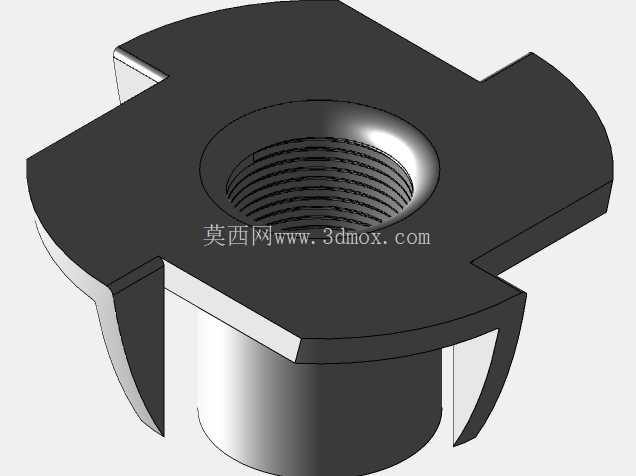

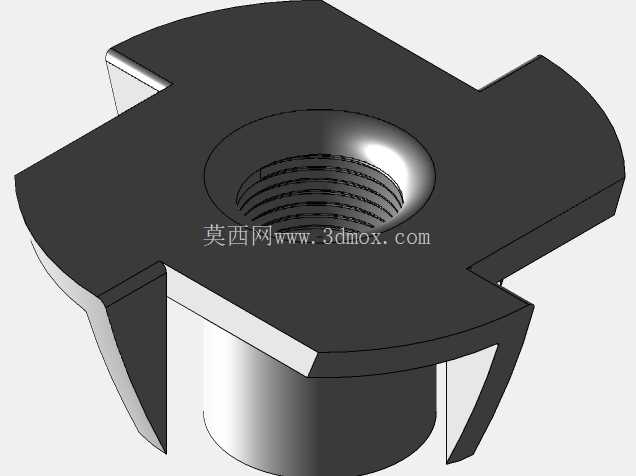

　　这类带四翼定位结构的三通螺母，主要应用在流体减压阀的内部流道衔接工位，承担三路管路交汇节点的轴向锁紧与径向定位作用，区别于常规六角螺母的通用紧固属性，它的异形翼边结构是为了适配减压阀壳体内部的预制卡槽，避免在管路压力波动、设备长期运行产生振动时出现螺纹松脱、密封面错位的问题。从实际装配场景来看，减压阀安装在工业流体输送管网、民用供水供气调压支路中时，内部的阀芯调节组件需要通过固定件将膜片、弹簧座、导流套等零件沿轴向压紧在阀壳的定位台阶上，普通圆螺母在拧紧后没有周向防转结构，长期受流体脉动冲击容易出现回转松动，直接导致调压精度偏移、密封面泄漏，而这款螺母的四个向外延伸的翼边，刚好可以嵌入阀壳内部预制的四个定位槽内，拧紧到位后翼边与槽壁贴合，完全限制螺母的周向转动自由度，不需要额外增加止动垫圈、开口销等防松零件，既压缩了阀腔内部的轴向装配空间，也减少了零散零件的装配工序。

　　设计阶段首先要匹配三种常用的公制内螺纹规格，M5、M6、M8分别对应不同通径的减压阀型号，内螺纹的精度等级选6H，和配套的调节螺杆配合后，轴向传动间隙控制在0.1mm以内，保证调压过程中螺杆转动顺畅无卡滞，同时不会因为间隙过大导致调压行程出现空程。螺母下部的圆柱段是导向定位段，外径和阀壳内的安装孔采用H7/h6的间隙配合，装配时圆柱段先插入安装孔完成径向定位，再转动螺母让四个翼边对准卡槽滑入，直到上端面压紧被固定的零件端面，这个导向段的长度设计为螺纹公称直径的0.8倍，既保证足够的定位导向长度，避免装配时出现偏斜导致螺纹错牙，也不会因为导向段过长挤占阀腔内部的流道空间。四个翼边的外轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是为了适配阀壳内部圆形的腔体内壁，避免棱边刮伤腔体内壁的密封涂层，另一方面圆弧轮廓在装配时更容易对准卡槽，降低工人装配时的对位难度，翼边的厚度设计为3mm，经过剪切强度校核，在额定的拧紧力矩下，翼边承受的剪切应力远低于材料的许用应力，即使在1.5倍额定压力的水锤冲击下，也不会出现翼边断裂、变形的问题。

　　从安装边界来看，这款螺母的最大外轮廓尺寸是翼边顶端的对边距离，比同规格六角螺母的对边尺寸小12%左右，适合在阀腔内部狭窄的空间内使用，拧紧时不需要使用大尺寸的套筒，只需要用专用的卡爪卡住翼边之间的凹槽就可以施加拧紧力矩，拧紧力矩根据螺纹规格分别设定，M5规格推荐拧紧力矩为2.5N·m，M6为4N·m，M8为6.5N·m，力矩过大容易导致翼边变形、螺纹滑牙，力矩过小则达不到要求的压紧力，会出现密封面渗漏的问题。螺母的上端面和下端面都做了平面度处理，平面度公差控制在0.05mm以内，保证压紧时和被固定零件的端面完全贴合，不会出现局部压紧力不足的情况，下端面的内孔边缘做了0.2mm的倒角，既可以去除机加工产生的毛刺，也能在装配时引导螺杆顺利旋入内螺纹，避免螺纹入口处的磕碰损伤。

　　在实际选型替换时，需要注意三个规格的螺母翼边定位尺寸存在差异，M5规格的翼边对边距离为14mm，导向段外径为8mm，M6规格翼边对边为16mm，导向段外径为10mm，M8规格翼边对边为18mm，导向段外径为12mm，不同规格的螺母不能混装，否则会出现定位槽卡不住、导向段插不进安装孔的问题。材料选型一般采用304不锈钢或者镀锌碳钢，根据输送流体的腐蚀性确定，普通供水、供气场景用镀锌碳钢即可满足防腐要求，化工流体输送场景则需要选用304甚至316不锈钢材质，避免长期接触腐蚀性流体出现锈蚀，导致螺纹卡死、翼边强度下降。这类异形螺母的结构设计核心是在有限的装配空间内，同时实现螺纹连接、周向防转、端面压紧三个功能，相比标准紧固件加防松零件的组合方案，零件数量减少40%，轴向装配空间节省25%，非常适合减压阀这类内部结构紧凑、对零件可靠性要求高的流体控制设备使用，在实际生产装配中，这种一体化的结构也能降低零件采购管理的成本，减少装配工序的出错概率，提升整阀的装配一致性。
