工业级锥台结构扬声器喇叭安装基座

　　这套锥台形态的扬声器安装结构，最早是为户外扩声系统的线阵列模组配套设计的，在专业演出、场馆固定扩声、厂区广播系统的安装场景里，这类结构承担着喇叭单元与外部安装架的连接承载、声学腔体过渡的双重作用，区别于民用小喇叭的塑料支架，全金属的结构设计能承受大口径低音单元工作时的持续振动，避免长期使用后连接位松动产生的音染。

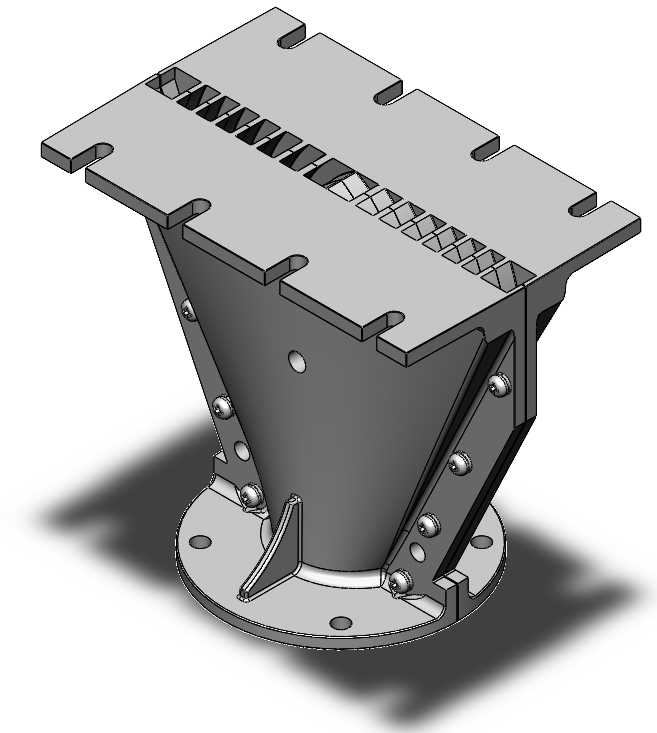

　　从结构功能上看，顶部带多组缺口的法兰板是直接对接喇叭单元安装面的部位，板上的长条形开槽不是随意开设的，一方面是适配不同孔距的同规格单元安装，抵消钣金加工时的孔位公差，另一方面开槽能阻断单元工作时的振动直接向安装支架传递，减少结构共振带来的失真。锥台段的斜向壁板做了1.5mm的壁厚设计，侧壁上的圆形小孔是走线预留位，单元的引线可以从孔位穿出接至后端分频电路，避免线材被夹在安装面之间造成绝缘层破损。

　　底部的圆形法兰是和外部支架、吊装件对接的安装面，法兰上均匀分布的四个沉头孔适配M8的内六角安装螺栓，沉头设计能保证安装后螺栓头不突出法兰平面，让对接面完全贴合，不会出现安装倾斜的问题。锥台壁和上下法兰之间的三角加强筋是整个结构的受力核心，每侧的加强筋都用螺栓和壁板、法兰做了刚性连接，相比焊接结构，这种栓接的加强件在后期维护时可以单独更换变形的部件，不需要整体报废结构件，在户外高空吊装的场景里，这种可拆分的结构也能降低单次吊装的重量，方便施工人员高空作业。

　　设计阶段最先确定的是锥台的锥角参数，这个角度不是单纯为了外形美观，而是匹配对应单元的指向性角度，让锥台内壁不会阻挡声波的扩散，避免出现声聚焦或者高频响应凹陷的问题。上下法兰的尺寸边界是按照行业通用的安装接口做的适配，顶部法兰的外轮廓尺寸控制在320mm，刚好适配12寸低音单元的标准安装孔距，底部法兰直径180mm，能和市面上主流的专业音箱吊装支架、壁挂架直接对接，不需要额外做转接板。

　　侧壁上的连接螺栓全部采用防松设计，每颗螺栓配合弹簧垫圈和平垫圈，在单元持续大动态振动的工况下，能保证连接预紧力不会快速衰减，避免长期使用后结构件之间出现间隙产生异响。顶部法兰边缘的缺口是快装定位用的，安装单元时可以先把单元的固定螺栓卡进缺口里做临时定位，不需要一直托举着单元拧螺丝，能大幅降低现场安装的难度，尤其是在高空吊装音箱的时候，这种快装结构能减少施工人员的高空作业时间，降低作业风险。

　　整个结构的所有外露边缘都做了倒钝处理，没有尖锐的毛刺，避免安装施工时划伤操作人员，金属表面做了喷塑处理，能适应户外潮湿、多尘的使用环境，不会轻易出现锈蚀掉漆的问题。锥台内部的空腔刚好可以容纳单元的后端磁路部分，不会出现磁路碰到底部法兰的问题，空腔的容积也经过匹配，不会因为安装结构的存在改变单元的声学腔体参数，保证单元的频响特性符合设计预期。

　　在实际选型使用时，需要注意安装面的平面度公差，如果对接的支架平面度超过0.5mm，需要加调整垫片再拧紧螺栓，避免法兰受迫变形导致单元安装面倾斜，影响单元的密封性能。结构的整体承重经过校核，能承受最大15kg的单元重量，满足常规12寸、15寸专业低音单元的安装承重要求，不适合适配更大尺寸的超重低音单元，避免长期负载下结构出现变形。
