五千立方高速柴油储罐穹顶钢结构

　　在大型成品油储配基地的建设环节中，储罐顶部的钢结构穹顶是保障罐体密封性能、承载顶部附件荷载、抵御外部风雪载荷的核心受力构件，本次呈现的结构针对五千立方容积的高速柴油储罐设计，完全匹配库尔纳地区150MW调峰电站的燃油储配需求，严格遵循API650焊接储油罐的设计规范要求。从实际应用场景来看，这类穹顶结构直接安装在立式圆筒形储罐的顶部罐壁上沿，下方直接接触罐内存储的高速柴油挥发气相空间，除了要承担自身结构自重外，还要承受顶部操作平台、呼吸阀、量油孔、检修走道等附件的静荷载，同时要适配项目所在地的风载、雪载以及极端温差下的结构形变需求，避免因结构变形导致罐顶密封失效，引发油气泄漏的安全隐患。

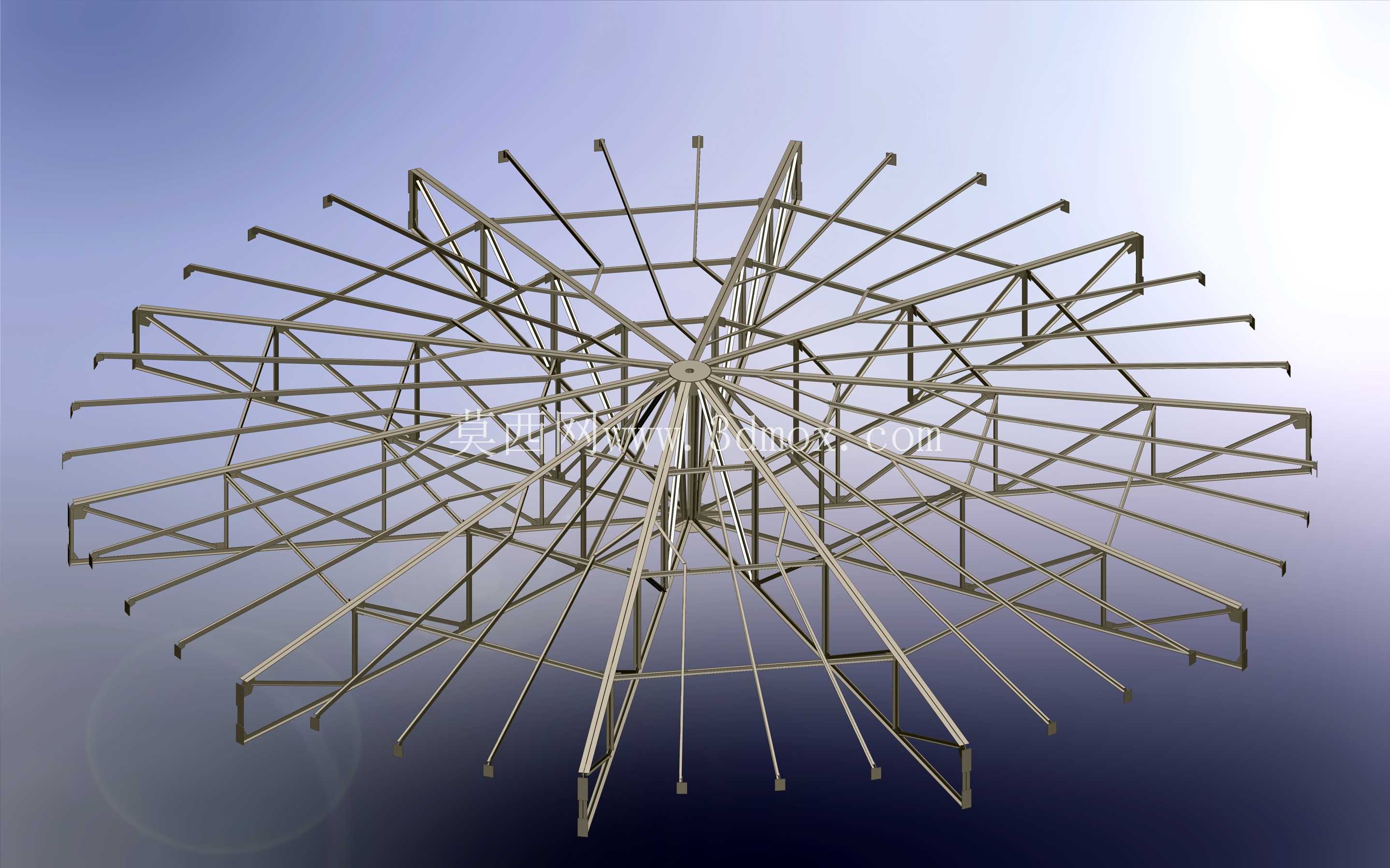

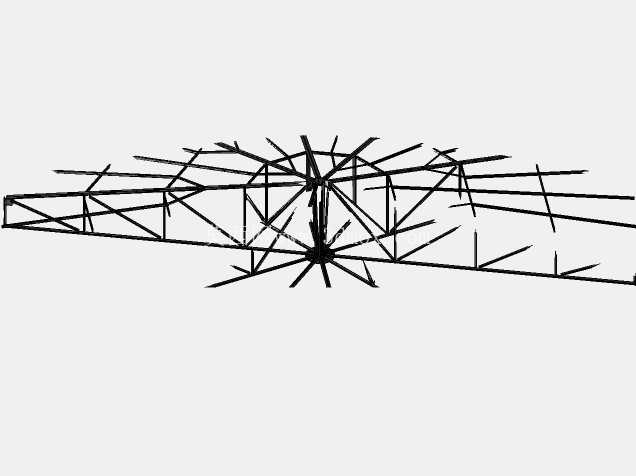

　　从结构设计思路上，整套穹顶采用径向主桁架搭配环向联系杆件的网壳式受力体系，中心设置汇交节点盘，所有径向主桁架从中心节点向外呈放射状延伸至罐壁上沿的连接支座，每榀径向桁架都采用双角钢拼焊的T型截面，在保证截面抗弯模量的前提下尽可能降低结构自重，减少对罐壁顶部的竖向荷载传递。环向杆件按照等应力环带进行布置，从中心向外分为多道环向箍，每道环箍与径向桁架的交点位置都采用满焊连接，既可以约束径向桁架的平面外失稳，也可以将局部集中荷载均匀扩散到整个穹顶网壳上，避免单根杆件受力过载。在杆件的选型上，所有承重构件都采用Q235B焊接结构钢，针对靠近罐壁的外沿杆件，因为要承担穹顶整体的水平推力，特意加大了截面规格，同时在支座位置设置了加劲肋板，将网壳传递的荷载均匀分散到罐壁顶部的圈梁结构上，避免局部应力集中造成罐壁变形。

　　从外形尺寸与安装边界来看，整套穹顶结构的外径与储罐内径保持一致，为24米，穹顶的矢高按照1/6直径设计，既可以保证罐顶有足够的坡度排除雨水，避免顶部积水造成的结构腐蚀，也不会因为矢高过大增加不必要的风阻与材料消耗。结构安装时不需要在罐内设置满堂支撑，可采用中心抱杆配合分片吊装的方式进行高空组装，每片径向桁架都在地面预制成型后吊装到位，先固定中心节点与外沿支座，再依次安装环向联系杆件，最后焊接所有节点的连接焊缝，安装完成后整体结构的自重荷载完全通过外沿支座传递到罐壁，不会对罐内的存储空间造成任何占用。结构的有效覆盖范围完全覆盖5000立方储罐的顶部截面，顶部预留的附件安装孔位可直接匹配呼吸阀、阻火器、量油孔、人孔等标准储罐附件的安装尺寸，不需要在现场进行二次切割修改，减少现场安装的焊接工作量，也避免现场动火作业带来的安全风险。

　　在功能特性上，这套网壳结构的整体受力均匀，在满布荷载工况下的最大挠度控制在跨度的1/500以内，完全满足常压储罐的顶部变形要求，所有杆件的焊缝都采用连续角焊缝，焊脚高度满足等强度连接要求，结构整体的防腐处理可在地面预制阶段完成，吊装完成后仅需要对节点位置进行补涂防腐涂料，大幅降低高空作业的工作量。针对柴油储罐的防爆要求，所有结构构件都不采用铝合金等易产生碰撞火花的材料，全部采用碳钢焊接结构，避免在检修过程中因工具碰撞产生火花引发油气爆炸风险。结构的节点设计充分考虑了安装误差的调节余量，每个外沿支座都设置了长圆孔调节位，可抵消罐壁施工过程中存在的圆度误差，降低现场安装的对位难度，即使罐壁顶部的水平度存在少量偏差，也可以通过支座位置的垫片进行调整，保证整个穹顶的安装坡度符合设计要求。
